หม้อแปลงวัดกระแสไฟฟ้า3 เฟส รุ่น 3Phase

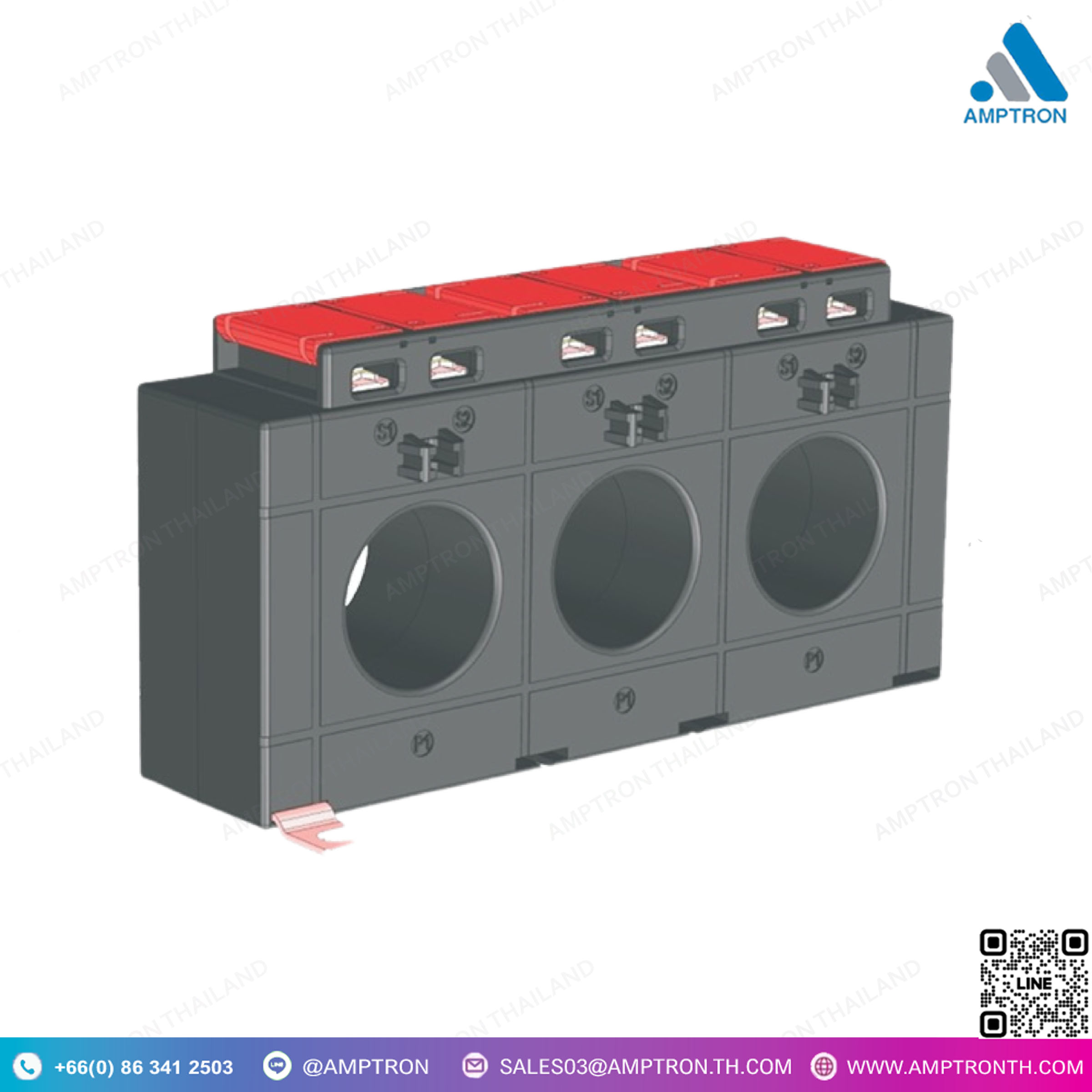

Three Phase Current Transformer XMER 3PH
Brand : RISHABH
Catalog : Google Drive
Model : 3PH 75-15(60), 3PH 105-21(40), 3PH 140-31(40), 3PH 185-27(45), 3PH 185-37(45),
Size : N/A

• วัสดุ โพลีคาร์บอเนต ไม่ลามไฟตามมาตรฐาน UL94V-0
• ชั้นฉนวน: E (120°C)
• แรงดันไฟฟ้าระบบสูงสุด: 720V
• แรงดันไฟฟ้าทดสอบ: 3kV 50 Hz เป็นเวลา 1 นาที
• ความถี่ในการใช้งาน: 50Hz / 60Hz
• กระแสไฟฟ้าระดับปฐมภูมิที่กำหนด: 40A ถึง 800A
• กระแสไฟฟ้าระดับทุติยภูมิที่กำหนด: 5A (มาตรฐาน)
• กระแสไฟฟ้าต่อเนื่อง: 1.2 เท่าของกระแสที่กำหนด
• แรงดันไฟฟ้าระบบที่กำหนด: 0.72/3kV
• มาตรฐาน IEC-61869-1&2 / IEC-60044-1, BS3938, BS7626, IS-2705-1,2&3
• รายงานการทดสอบเป็นตัวเลือก

DESCRIPTION

• Unfilled polycarbonate, flame retardant grades classified UL 94V-0
• Insulation class E (120°C)
• System voltage 720V maximum
• Test voltage 3kV 50 Hz for 1 min
• Operating frequency 50Hz /60Hz
• Rated Primary current 40A to 800A
• Rated secondary current 5A standard
• Continuous current :-1.2X Rated current
• Rated system voltage :- 0.72/3KV
• IEC-61869-1&2 / IEC-60044-1, BS3938, BS7626, IS-2705-1,2&3
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
