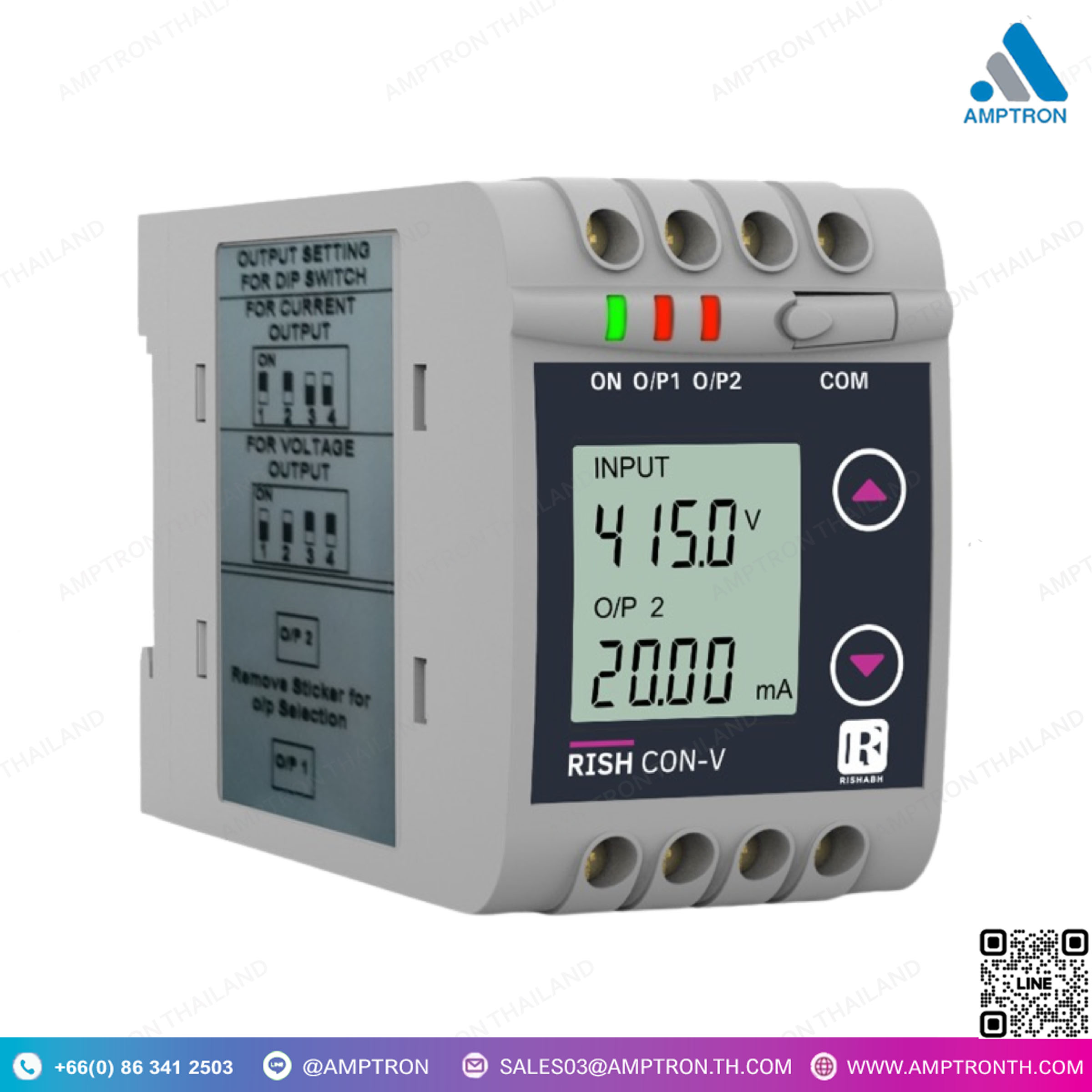

ทรานสดิวเซอร์กำลังที่ตั้งโปรแกรมได้ รุ่น RISH CON-V / CON-I
Brand : RISHABH
Catalog : Google Drive
Model : RISH CON-V / RISH CON-I
Size : 43.5×65.5×106.5mm

• การวัด RMS จริง
• ช่วงแรงดันไฟฟ้าที่สามารถตั้งโปรแกรมได้ในสถานที่ทั้งหมด (สำหรับ RISH CON – V) & ช่วงกระแสไฟฟ้านำเข้า (สำหรับ RISH CON – I)
• มีให้เลือกในประเภทเอาต์พุตเดี่ยวหรือแบบคู่
• ประเภทเอาต์พุตที่เลือกได้ในสถานที่ (กระแส DC / แรงดันไฟฟ้า DC)
• คลาสความแม่นยำ 0.2 (IEC/ EN 60 688)
• จอแอลซีดี 7 ส่วน
• อาร์เอส 485 (Modbus) การสื่อสาร
• แหล่งจ่ายไฟสำรองกว้าง
• ยอมรับข้อมูลระหว่าง 60-300VAC/DC หรือ 24-60VAC/DC
• เวลาตอบสนองการส่งออก < 400 มิลลิวินาที
• การติดตั้งอย่างรวดเร็วและง่ายดายบน DIN RAIL หรือบนผนังหรือในแผงโดยใช้วงเล็บรูสกรูทางเลือก

DESCRIPTION

• True RMS measurement
• Measuring Input
AC Voltage/ Current input signal , sine wave or distorted wave form.”
• Analog Output (Single or dual)
Isolated analog output which can be set onsite to either voltage or current output.”
• Accuracy
Output signal accuracy class 0.2 as per International Standard IEC/EN 60688.”
• Programmable Input/Output
Onsite transducer can be programmed using front key & display or through programming port or through RS 485. For transducer without display & RS485 programming port can be used for onsite programming.”
• LED Indication
LED indication for power on and output type.(Current Orange LED, Voltage Green LED)”
• LED Indication
LED indication for power on and output type.(Current Orange LED, Voltage Green LED)”
• Rs485 Communication(Optional)
Optional RS485 communication is available. For reading measured parameters & onsite configuration of input/output.”
• (Protection Isolated, EN 61010) IP 40, housing IP 20 ,terminal according to EN 60529
• Operating temperature 0°C…23°C…45°C(usage Group II)
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
