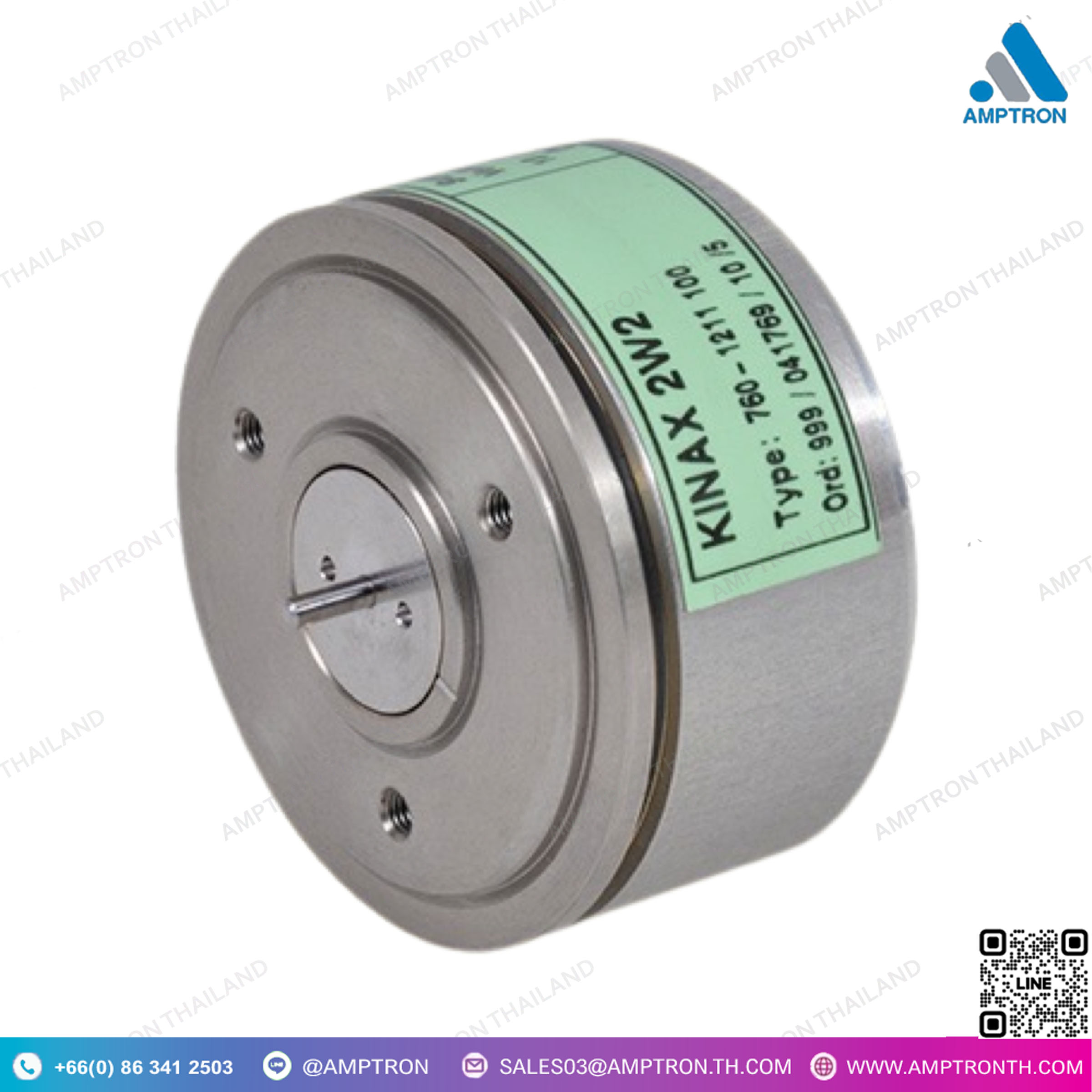

Transmitter เครื่องส่งสัญญานตำแหน่งเชิงมุม KINAX 2W2
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : KINAX 2W2
Size : N/A

• ระบบเซ็นเซอร์แคปาซิทีฟที่ได้รับสิทธิบัตรแบบไม่สัมผัส
• ช่วงการวัด, ทิศทางการหมุน, ลักษณะการทำงาน, จุดสวิตช์และฟังก์ชันเสริมอื่น ๆ สามารถตั้งโปรแกรมได้โดยใช้คอมพิวเตอร์ / ช่วยให้การวางแผนโครงการและการออกแบบง่ายขึ้น ส่งมอบเร็วและสต็อกน้อย
• ช่วงการวัดมุมการหมุน: 0…10 ถึง 0…50 หรือ 0…50 ถึง 0…350°
• เอาท์พุตการวัด (เอาท์พุต/วงจรจ่ายไฟ) การเชื่อมต่อแบบสองสาย (สัญญาณ 4…20 mA)
• แรงบิดต่ำมาก (< 0.001 Ncm, ที่เพลาขนาด 2 มม.)
• ข้อดี: เพลาสามารถหมุนได้โดยแทบไม่มีผลกระทบใด ๆ และไม่เป็น “ภาระ” ต่ออุปกรณ์ที่เชื่อมต่อ
• ขนาดกะทัดรัดเส้นผ่านศูนย์กลางเพียง 48 มม.
• ข้อดี: สามารถติดตั้งได้ทุกที่ (OEM)
• เพลาสามารถหมุนได้เต็ม 360°
• อินเตอร์เฟซแบบอนุกรม
• การป้องกันตัวเรือน: IP 50 ตามมาตรฐาน EN 60 529

DESCRIPTION

“Transmitter with contactless, capacitive scanning system for detecting the angular position of a shaft.

A load-independent DC signal of 4…20 mA proportional to the measured value is available at the measuring output.”
• Patented contact free capacitive sensor system
• Measuring range, direction of rotation, characteristic, switching point and other additional functions programmed using PC / Simplifies project planning and engineering, short delivery times, low stocks
• Measuring range of angle of rotation: 0…10 to 0…50 or 0…50 to 0…350°
• Measuring output (output/powering circuit) in two-wire connection (4…20 mA signal)
• Very low torque (< 0.001 Ncm, with 2 mm shaft) • Advantage: The shaft can be rotated practically without any reaction effects and is therefore not a «load» on the connected devices. • Compact size, only 48 mm diameter • Advantage: it can be installed anywhere (OEM) • Type of protection “Intrinsically safe” Ex ia IIC T6 / Can be mounted within the hazardous area • Simulation of measured values / The testing of the subsequent device chain is already possible during the installation phase • Measured value acquisition / Display of the instantaneous value and a trend graph of the measured value on the screen • Adjustment / Independent fine adjustment of the analog output, zero position and measuring range • Characteristic of the output value / • Programmable as a linear, V-characteristic, or any characteristic curve • The shaft can be turned through a full 360° • Serial interface • Housing protection: IP 50 acc. to EN 60 529
