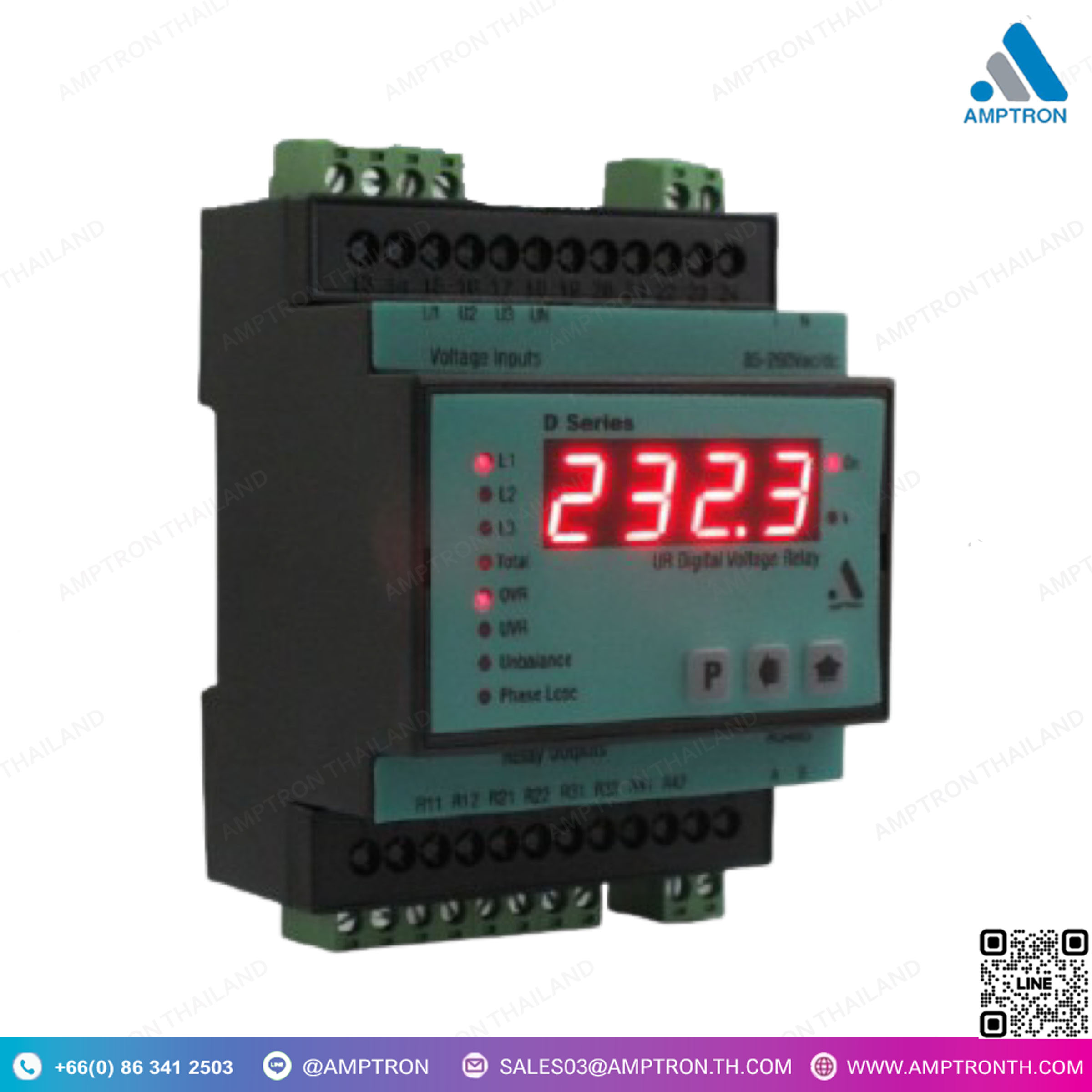

รีเลย์แรงดันไฟฟ้าแบบดิจิตอล (Voltage Relay) D Series

รีเลย์แรงดันไฟฟ้าแบบดิจิตอล (Voltage Relay) D Series
Brand : Ai
Model : X1, X2, X3
Size : 70x90x60 mm

• แสดงค่าแรงดันไฟฟ้าไปยังสายโดยตรง
• ควบคุมแรงดันไฟจ่ายเอง (การวัด True RMS)
• การระบุแรงดันไฟฟ้าต่ำกว่า (V) แรงดันไฟฟ้าเกิน (V)
• การระบุความไม่สมดุล (%), การสูญเสียเฟส (%)
• ความแม่นยำในการวัดแรงดันไฟฟ้า 0.2%, 0.5% (Full Scale)
• โปรแกรมการเชื่อมต่อสำหรับ 1P2W, 3P3W, 3P4W
• โปรแกรมเวลาหน่วง 0~999.9 วินาที
• สถานะการควบคุมจะแสดงโดยไฟ LED
• การปรับเทียบโดยใช้ปุ่มหน้า
• ความถี่ 50/60Hz
• คอนแทคต์เอาต์พุตรีเลย์สี่ตัว
• การเชื่อมต่อ RS485
• บันทึกหน่วยความจำ
• พารามิเตอร์การตั้งค่าที่สะดวกกับผู้ใช้

รีเลย์แรงดันไฟฟ้าแบบดิจิตอล (Voltage Relay) D Series
Brand : Ai
Catalog : Google Drive
Model : X1, X2, X3
Size : 70x90x60 mm

• แสดงค่าแรงดันไฟฟ้าไปยังสายโดยตรง
• ควบคุมแรงดันไฟจ่ายเอง (การวัด True RMS)
• การระบุแรงดันไฟฟ้าต่ำกว่า (V) แรงดันไฟฟ้าเกิน (V)
• การระบุความไม่สมดุล (%), การสูญเสียเฟส (%)
• ความแม่นยำในการวัดแรงดันไฟฟ้า 0.2%, 0.5% (Full Scale)
• โปรแกรมการเชื่อมต่อสำหรับ 1P2W, 3P3W, 3P4W
• โปรแกรมเวลาหน่วง 0~999.9 วินาที
• สถานะการควบคุมจะแสดงโดยไฟ LED
• การปรับเทียบโดยใช้ปุ่มหน้า
• ความถี่ 50/60Hz
• คอนแทคต์เอาต์พุตรีเลย์สี่ตัว
• การเชื่อมต่อ RS485
• บันทึกหน่วยความจำ
• พารามิเตอร์การตั้งค่าที่สะดวกกับผู้ใช้

DESCRIPTION

• Direct display of line to line voltages
• Controls its own supply voltage (True RMS measurement)
• Identification of under voltage(V), over voltage(V)
• With unbalance(%),phase loss(%) identification
• Voltage measurement accuracy 0.2%, 0.5% (Full Scale)
• Programing connection input for 1P2W, 3P3W, 3P4W
• Programing delay time 0~999.9sec
• Control status is indicated by a LEDs
• Calibration using front keys
• Measuring frequency 50/60Hz
• Four relay output contacts each fault
• RS485 communication port
• Memory logger for record
• User friendly setting Parameters
• Optional test report
• More detail see ordering information. Tel : 0863412503

รีเลย์แรงดัน (Voltage Relay) คืออะไร

รีเลย์แรงดัน (Voltage Relay) เป็นอุปกรณ์ที่ใช้ในการตรวจสอบแรงดันไฟฟ้าในระบบไฟฟ้าและควบคุมการทำงานของระบบไฟฟ้าตามค่าที่ตรวจวัดได้ รีเลย์แรงดันจะตรวจสอบว่าแรงดันไฟฟ้าในระบบอยู่ในขอบเขตที่กำหนดไว้หรือไม่ และหากมีการเบี่ยงเบน เช่น แรงดันเกินหรือแรงดันตก (Overvoltage/Undervoltage) รีเลย์จะสั่งการให้หยุดหรือป้องกันการทำงานของระบบไฟฟ้าเพื่อป้องกันความเสียหายต่ออุปกรณ์

การทำงานของรีเลย์แรงดัน รีเลย์แรงดันจะทำการตรวจสอบแรงดันไฟฟ้าของระบบในช่วงเวลาที่กำหนด เมื่อแรงดันไฟฟ้าสูงหรือต่ำเกินไปจากค่าที่ตั้งไว้ รีเลย์จะทำงานโดยการ:

  1. สั่งหยุดการทำงาน: ตัดการเชื่อมต่อของระบบไฟฟ้า เช่น การปิดเบรกเกอร์ เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์ไฟฟ้า
  2. แจ้งเตือน: ในบางระบบ รีเลย์จะส่งสัญญาณเตือนเพื่อให้ผู้ควบคุมทราบถึงปัญหาที่เกิดขึ้นในระบบ

ประเภทของรีเลย์แรงดัน

  1. รีเลย์แรงดันเกิน (Overvoltage Relay): ตรวจสอบเมื่อแรงดันไฟฟ้าในระบบสูงเกินค่าที่กำหนด หากพบแรงดันเกิน รีเลย์จะทำการสั่งหยุดการทำงานของระบบเพื่อป้องกันอุปกรณ์เสียหาย
  2. รีเลย์แรงดันต่ำ (Undervoltage Relay): ตรวจสอบเมื่อแรงดันไฟฟ้าต่ำกว่าค่าที่กำหนด หากแรงดันตกเกินไป รีเลย์จะหยุดระบบเพื่อป้องกันการทำงานผิดปกติ เช่น ในกรณีที่มอเตอร์ต้องการแรงดันไฟฟ้าที่เพียงพอในการทำงาน
  3. รีเลย์แรงดันแบบสองทิศทาง (Over/Undervoltage Relay): สามารถตรวจสอบได้ทั้งแรงดันเกินและแรงดันต่ำในรีเลย์ตัวเดียว เพื่อเพิ่มความปลอดภัยในระบบไฟฟ้า
