ความสำคัญของ Earth Leak relay

Earth Leak Relay คืออะไร? ทำไมสำคัญกับเครื่องชาร์จรถยนต์ไฟฟ้า (EV Charger) ขนาดนี้!

ในยุคที่รถยนต์ไฟฟ้า (Electric Vehicle – EV) กำลังเติบโตแบบก้าวกระโดด ทั้งในไทยและทั่วโลก หนึ่งในหัวใจสำคัญที่อยู่เบื้องหลังการใช้งานอย่างปลอดภัย คือ “ระบบป้องกันไฟรั่ว” หรือ Earth Leak Relay (ELR) แม้ชื่ออาจดูเหมือนอุปกรณ์วิศวกรรมที่ซับซ้อน แต่มันคือสิ่งที่ช่วย ป้องกันชีวิตและทรัพย์สินของเรา ได้อย่างมีประสิทธิภาพ โดยเฉพาะเมื่อคุณติดตั้งหรือใช้งานเครื่องชาร์จรถยนต์ไฟฟ้า EV Charger

ในบทความนี้ เราจะพาคุณเข้าใจว่า:

Earth Leak Relay คืออะไร
ทำงานอย่างไร
ทำไมถึงจำเป็นกับเครื่องชาร์จรถ EV
ควรเลือกใช้งานแบบไหน
และสรุปแนะนำการติดตั้งอย่างปลอดภัย

🌟 Earth Leak Relay คืออะไร?

Earth Leak Relay (ELR) หรือที่บางคนเรียกว่า Relay ตรวจจับกระแสไฟรั่วลงดิน คืออุปกรณ์ไฟฟ้าที่ออกแบบมาเพื่อ ตรวจจับกระแสไฟฟ้าที่ไหลรั่วลงดิน (Ground Fault) และ สั่งตัดวงจรทันทีเมื่อพบความผิดปกติ ซึ่งช่วยป้องกัน:

ไฟดูด / ไฟรั่ว
ไฟไหม้จากการลัดวงจร
ความเสียหายของอุปกรณ์ไฟฟ้า

หลักการทำงานพื้นฐาน

เมื่อเกิด “กระแสรั่ว” ไหลออกนอกวงจรปกติ เช่น ไหลลงดินหรือผ่านร่างกายมนุษย์ กระแสที่ไหลผ่านเส้นสายไฟขาเข้า-ขาออกจะไม่สมดุลกัน ซึ่ง ELR จะตรวจจับความต่างนี้ และส่งสัญญาณให้ รีเลย์ (Relay) ตัดวงจรในทันที

เปรียบเทียบง่าย ๆ เหมือนเราเทน้ำลงถังสองข้าง ถ้าน้ำขาออกหายไปบางส่วน แสดงว่าน้ำรั่ว—รีเลย์จะสั่งหยุด!

🔌 Earth Leak Relay กับเครื่องชาร์จรถ EV

เครื่องชาร์จรถยนต์ไฟฟ้าเป็นอุปกรณ์ที่ส่งพลังงานไฟฟ้าจำนวนมากเข้าสู่แบตเตอรี่ของรถ EV ซึ่งต้องใช้ กระแสไฟฟ้าแรงสูง และต่อใช้งานกลางแจ้ง มีเสี่ยงต่อการ:

น้ำฝนเข้า / หรือ ไฟรั่ว
ความชื้นสะสม
การเดินสายไม่เหมาะสม ไม่ถูกต้องตามมาตราฐาน
อุปกรณ์ภายในเสื่อม หรือ มีปัญหาจากการใช้งาน

ถ้าเกิดกระแสรั่ว แล้วไม่มีระบบป้องกันที่ดีพอ อาจทำให้เกิด ไฟฟ้าลัดวงจร, ไฟไหม้, หรือที่ร้ายที่สุดคือ ไฟดูดผู้ใช้งาน

มาตรฐานความปลอดภัยและ องค์ประกอบ

มาตรฐานความปลอดภัยในไทย

ผู้ผลิต EV Charger และรถยนต์ไฟฟ้าเกือบทุกราย แนะนำให้ติดตั้งอุปกรณ์ ELR หรือ RCBO (Residual Current Breaker with Overcurrent protection) เพื่อให้เป็นไปตามมาตรฐานความปลอดภัย เช่น IEC 61851, IEC 60364-7-722 และมาตรฐานของการไฟฟ้าไทย

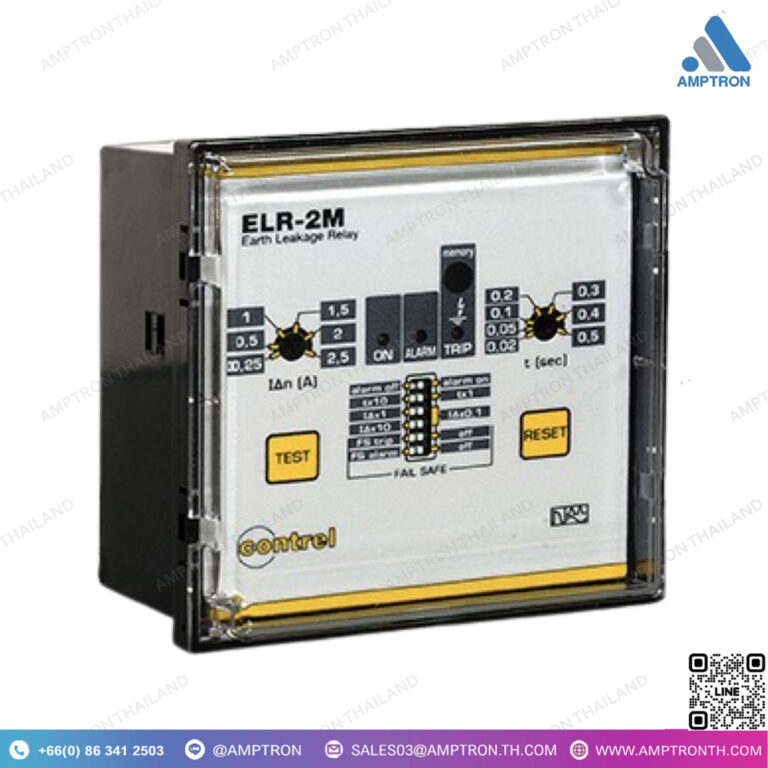

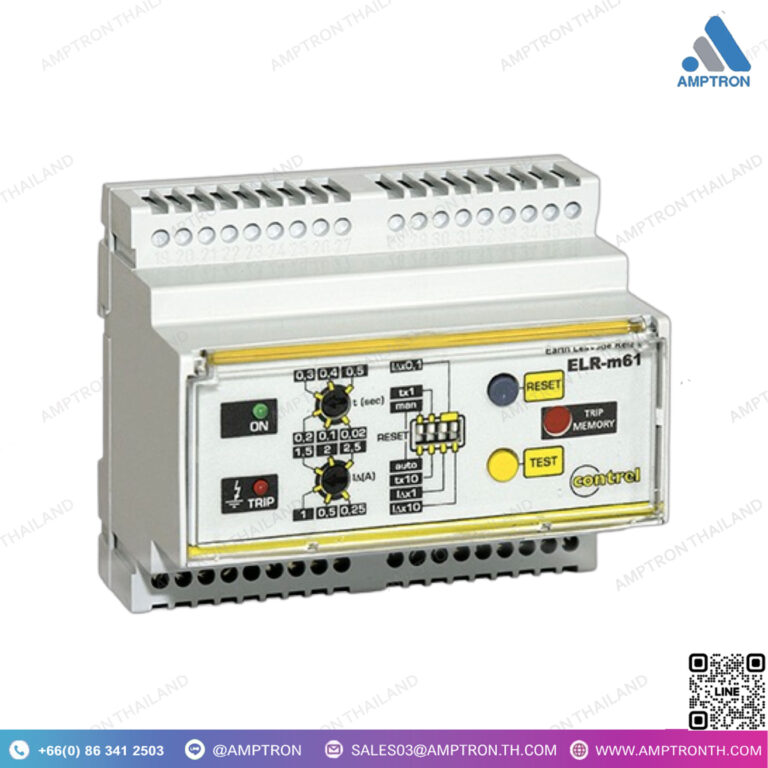

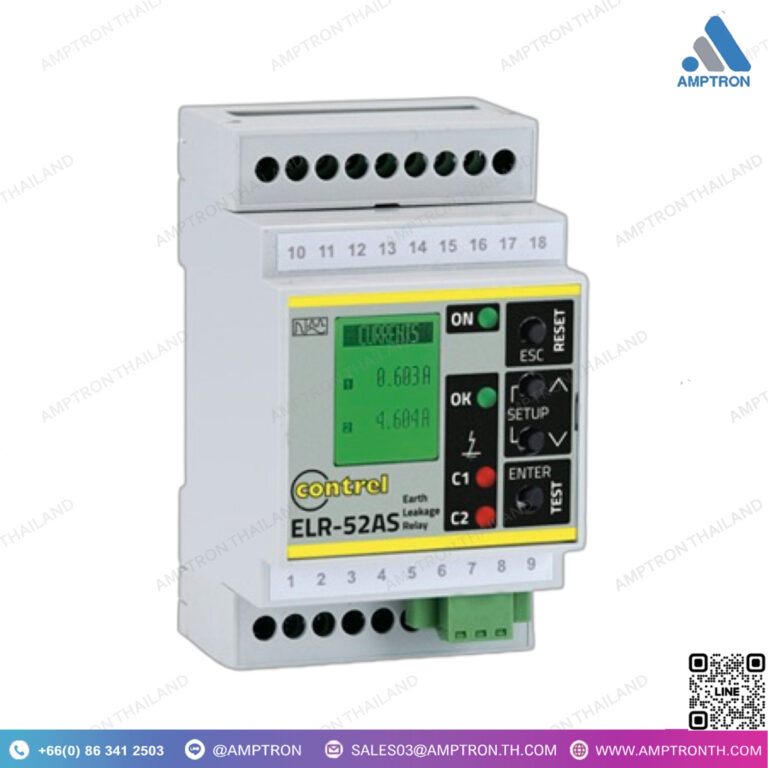

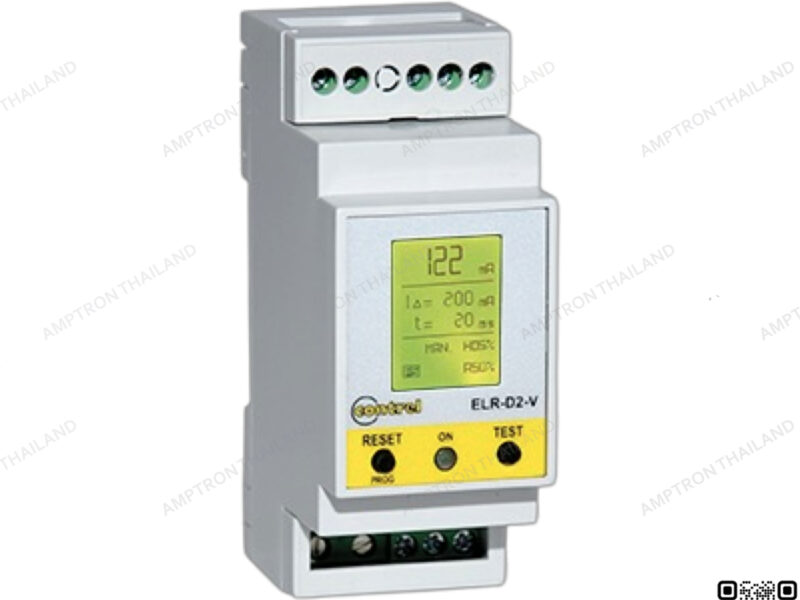

⚙️ องค์ประกอบของ Earth Leak Relay

Current Transformer (CT): ตรวจจับความแตกต่างของกระแสที่ไหลเข้าและออก
Relay Module: รับสัญญาณจาก CT ถ้าพบว่ามีกระแสรั่วเกินค่าที่ตั้งไว้ จะส่งคำสั่งตัดวงจรทันที
Time Delay Setting: สามารถตั้งเวลาหน่วงการตัดวงจรได้ (เช่น 0.1 – 1 วินาที)
Sensitivity Setting: ปรับระดับการตอบสนองต่อกระแสรั่ว เช่น 30mA, 100mA, 300mA

🔧 ELR ทำงานร่วมกับอุปกรณ์อื่นอย่างไร?

ELR โดยปกติจะทำงานควบคู่กับ Shunt Trip Circuit Breaker หรือ Contactor เมื่อมีการตรวจพบกระแสรั่ว ELR จะส่งสัญญาณไปยังอุปกรณ์ตัดวงจรนี้ เพื่อหยุดจ่ายไฟทันที ในระบบ EV Charger จะมีการออกแบบให้ ELR หรือ RCD ทำงานพร้อมระบบควบคุมกลาง เช่น Load Management หรือ Cloud Monitoring

📈 ทำไม Earth Leak Relay ถึงจำเป็นในยุคของรถยนต์ไฟฟ้า?

ความเสี่ยงที่อาจเกิดขึ้น	หากไม่มี ELR
ไฟฟ้ารั่วจากเครื่องชาร์จ	ไฟดูดผู้ใช้งาน
ความชื้นหรือฝุ่นสะสมในตู้	ไฟไหม้, ระเบิด
ระบบเดินสายดินไม่สมบูรณ์	กระแสรั่วไหลลงโครงรถ
อุปกรณ์เสื่อมสภาพ	การวัดกระแสผิดพลาด

🔌 เปรียบเทียบ ELR กับ RCBO

คุณสมบัติ	ELR + MCCB	RCBO (Breaker in one)
ความยืดหยุ่น	สูง	ปานกลาง
การปรับตั้งค่า	ทำได้ละเอียด	จำกัด
ราคาต่อชุด	สูงกว่าเล็กน้อย	ถูกกว่าเล็กน้อย
เหมาะกับการใช้งาน	ระบบใหญ่ / เชิงพาณิชย์	บ้าน / คอนโดทั่วไป
