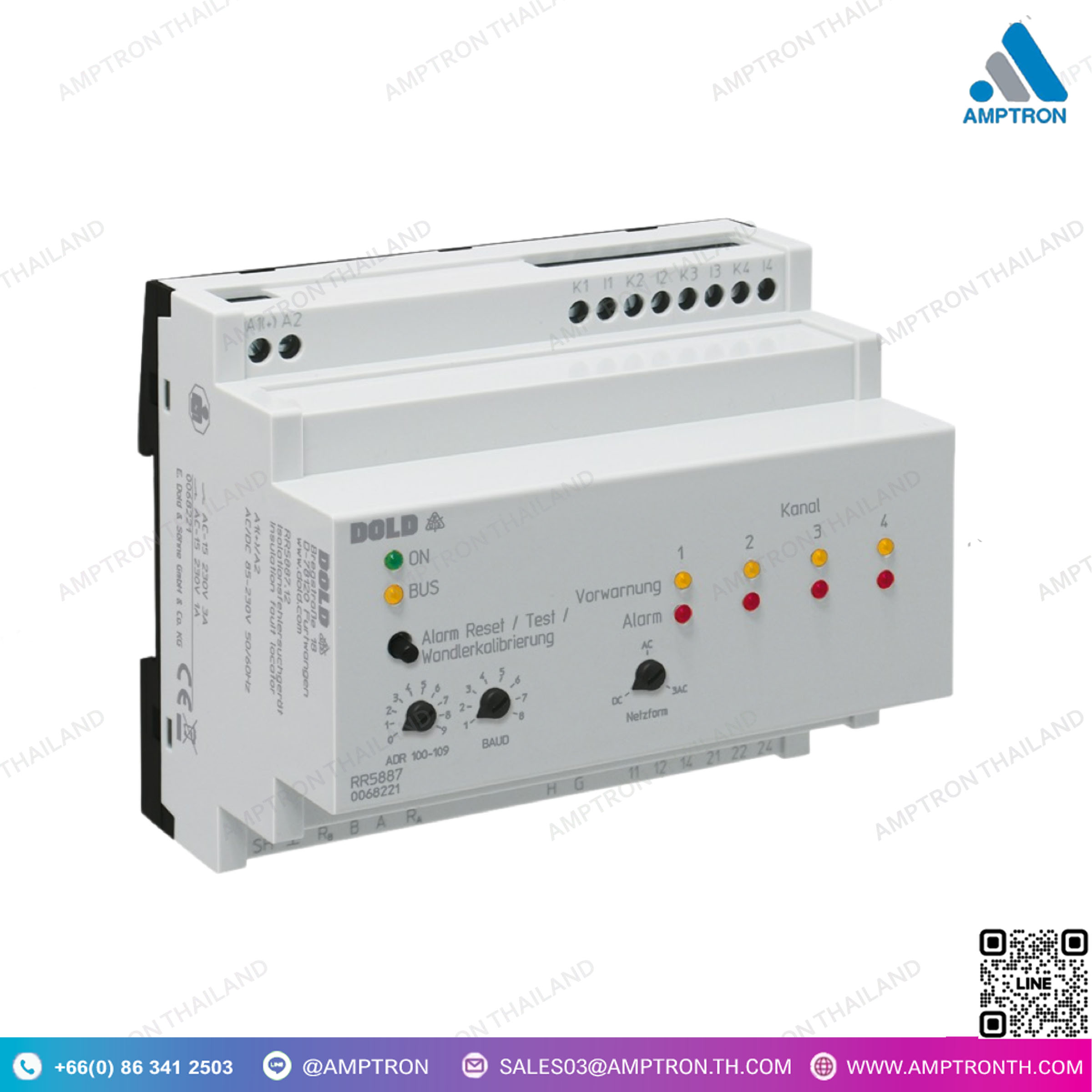

ตรวจจับฉนวน EDS Insulation fault locator RR 5887
Brand : DOLD
Catalog : Google Drive
Model : RR 5887
Size : 105 x 90 x 71 mm
• การประสานการฉนวนตามมาตรฐาน IEC 60664-1
• การเชื่อมต่อกับเครื่องแปลงกระแสที่วัดได้สูงสุด 4 หรือ 8 ตัว ขึ้นอยู่กับการออกแบบ
• การเชื่อมต่อ RS-485 บัสเพื่อซิงโครไนซ์การวิเคราะห์กระแสทดสอบ และสามารถเชื่อมต่อกับ Modbus RTU ฟิลด์บัสได้ตามต้องการ
• เอาต์พุตสถานะของการตรวจหาข้อบกพร่องของฉนวนผ่านเอาต์พุตสวิตช์ภายนอก
• ลักษณะหน่วยความจำปรับได้ผ่านสะพาน X1-X2
• รีเลย์สัญญาณร่วมเพื่อส่งออกสถานะการเตือนล่วงหน้าและการเตือนภัย
• ปุ่มกดสำหรับการรีเซ็ตสถานะการเตือนภัยด้วยตนเอง รวมถึงการทดสอบเครื่องแปลงกระแสที่วัดและการสอบเทียบของพวกมัน
• การเชื่อมต่อขั้วสำหรับการเก็บสถานะการเตือนภัย
• หมายเลขสินค้า: 0068221
• วัสดุเทอร์โมพลาสติกที่มีลักษณะการติดไฟ V0 ตามมาตรฐาน UL Subject 94
Description
• Insulation coordination according to IEC 60664-1
• Connection of max. 4 or 8 measuring current transformers depending on the design
• RS-485 bus connection to synchronize the test current analysis and optionally for the connection to the Modbus RTU field bus
• Status output of insulation fault detection via external switching output
• Memory characteristics adjustable via bridge X1-X2
• Collective signaling relay to output preliminary warning and alarm states
• Pushbutton for manual reset of alarm states as well as testing of measuring current transformers and their calibration
• Terminal connection for the storage of alarm states
• Article number: 0068221
• Thermoplastic with VO behavior acc. to UL subject 94
