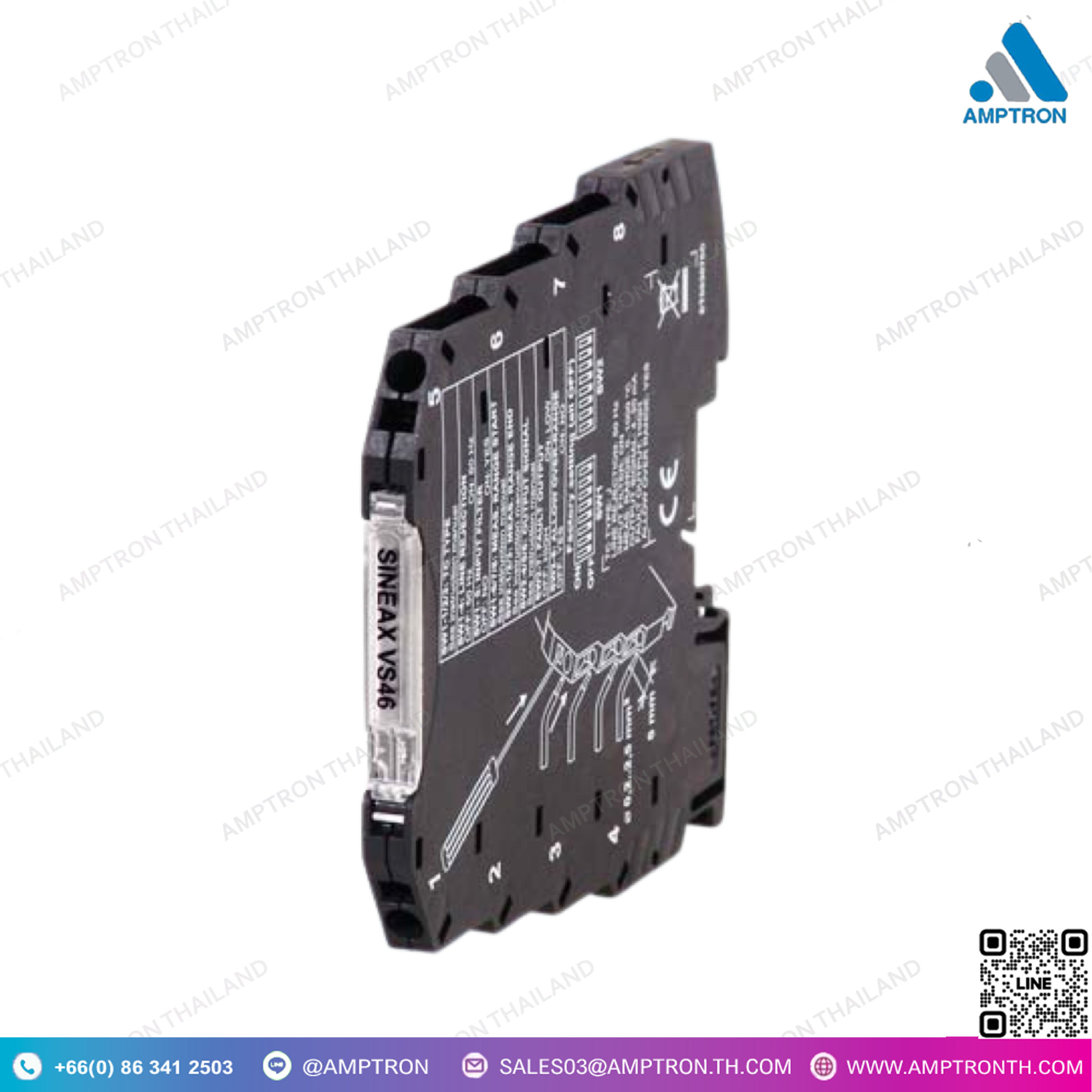

ตัวแปลงสัญญาณไฟฟ้า Signal Converter SINEAX VS46
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX VS46
Size : 6.2 x 93.1 x 102.5 mm
• ป้อนข้อมูล: ชนิดของเทอร์โมคัปเปิล: J, K, E, N, S, R, B, T
“• ผลลัพธ์: กระแสไฟฟ้า 0/4…20…4/0 mA หรือแรงดันไฟฟ้า 0…5/10, 10…0 และ 1…5 V DC
รีเลย์สถานะแข็ง (SSR) สำหรับฟังก์ชันเทอร์โมสเตต/การเตือน”
• การแยกตัวของกัลวานิกแบบ 3 ทาง
• การเชื่อมต่อคีมสปริง-กรง
• เทอร์มินัลเชื่อมต่อพลังงาน – ส่วนเชื่อมต่อรถบัสราง DIN
• ขนาดเล็ก (6.2 x 93.1 x 102.5 มม.)
• ความละเอียด 14 บิต
• ระดับความแม่นยำ 0.1%
• ที่อยู่อาศัยเทอร์มินัลสำหรับติดตั้งบน 35 มม. DIN 46277
DESCRIPTION
• Input: Thermocouples types: J, K, E, N, S, R, B, T
• Output: Current 0/4 … 20, 20 … 4/0 mA or voltage 0 … 5/10, 10 … 0 and 1 … 5 V DC
solid state relay (SSR) for thermostat / alarm function”
• 3-way galvanic isolation
• Spring-cage clamp connection
• Power bridging terminal – DIN rail bus connector
• Small dimensions (6.2 x 93.1 x 102.5 mm)
• Resolution of 14 bit
• Accuracy class 0.1%
• Terminal housing for mounting on 35 mm DIN 46277
Transmitter คืออะไร ใช้งานอย่างไร
Transmitter (ตัวส่งสัญญาณ) คืออุปกรณ์ที่ใช้ในการแปลงสัญญาณจากรูปแบบหนึ่งไปยังอีกแบบหนึ่งและส่งสัญญาณออกไปยังอุปกรณ์อื่น ๆ เพื่อการตรวจสอบ หรือการควบคุม โดยทั่วไปแล้ว Transmitter จะใช้ในการส่งข้อมูลหรือสัญญาณจากเซ็นเซอร์หรือแหล่งที่มาที่เกี่ยวข้อง (เช่น ความดัน, อุณหภูมิ, กระแสไฟฟ้า ฯลฯ) ไปยังระบบควบคุม หรืออุปกรณ์แสดงผลต่าง ๆ
ประเภทของ Transmitter ที่พบได้บ่อย ได้แก่:
- Pressure Transmitter (ตัวส่งสัญญาณความดัน)
ใช้ในการแปลงค่าความดันที่วัดได้จากเซ็นเซอร์ความดัน (เช่น จากเครื่องมือวัดความดัน) เป็นสัญญาณที่สามารถส่งต่อไปยังระบบควบคุมหรือแสดงผลได้ เช่น สัญญาณ 4-20 mA หรือ 0-10 V - Temperature Transmitter (ตัวส่งสัญญาณอุณหภูมิ)
ใช้ในการแปลงค่าของอุณหภูมิที่วัดได้จากเซ็นเซอร์อุณหภูมิ (เช่น Thermocouple หรือ RTD) เป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผลได้ - Level Transmitter (ตัวส่งสัญญาณระดับ)
ใช้ในการวัดระดับของของเหลวหรือวัสดุในถังหรือภาชนะ แล้วแปลงข้อมูลระดับนั้นเป็นสัญญาณที่สามารถส่งไปยังอุปกรณ์อื่น ๆ ได้ - Flow Transmitter (ตัวส่งสัญญาณการไหล)
ใช้ในการวัดอัตราการไหลของของเหลวหรือก๊าซ แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล - Humidity Transmitter (ตัวส่งสัญญาณความชื้น)
ใช้ในการวัดระดับความชื้นในอากาศหรือสภาพแวดล้อม แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล - pH Transmitter (ตัวส่งสัญญาณค่า pH)
ใช้ในการวัดค่า pH ของของเหลว แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล - Signal Transmitter (ตัวส่งสัญญาณสัญญาณทั่วไป)
ใช้ในการส่งสัญญาณจากแหล่งข้อมูลที่มีการแปลงเป็นสัญญาณมาตรฐาน เช่น 4-20 mA, 0-10 V, หรือการสื่อสารผ่านโปรโตคอลดิจิตอล
