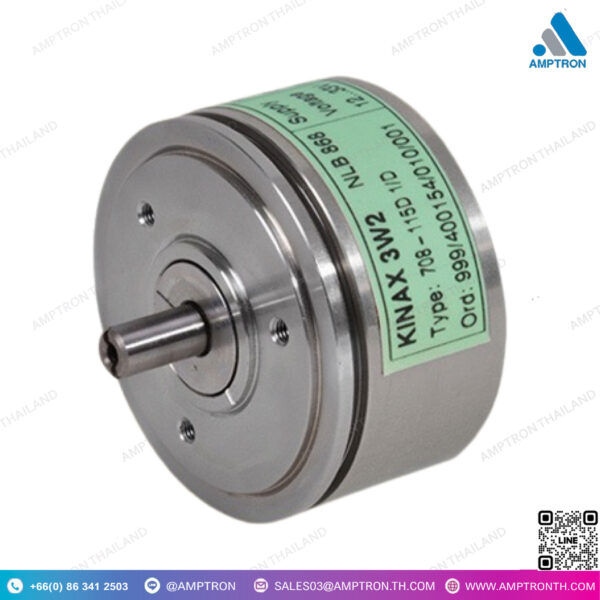

เครื่องส่งสัญญาณสำหรับตำแหน่งเชิงมุม รุ่น KINAX 3W2
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : KINAX 3W2
Size : N/A
• เครื่องส่งสัญญาณตำแหน่งเชิงมุม (Transmitter for Angular Position) ด้วยระบบการสแกนแบบแคปาซิทีฟที่ไม่สัมผัส สำหรับการตรวจจับตำแหน่งมุมของเพลา
• สัญญาณกระแสตรงที่แสดงตามสัดส่วนกับค่าที่วัดได้จะมีอยู่ที่เอาท์พุตการวัด
• ระบบสแกนแบบแคปาซิทีฟที่ไม่สัมผัส / ไม่มีการสึกหรอ
• วิธีการวัดแบบอนาล็อก / ความละเอียดเกือบไม่จำกัด
• ช่วงการวัดมุมการหมุน: 0…5 ถึง 0…270 องศา
• เอาท์พุตการวัด: 0…1 ถึง 0/4…20 mA
• ประเภทการป้องกัน “ปลอดภัยในตัว” (Intrinsic Safety) Ex ia IIC T6 / สามารถใช้ในพื้นที่อันตรายได้
• ปรับค่าตำแหน่งศูนย์และช่วงการวัดได้
• ลักษณะของค่าผลลัพธ์: สามารถตั้งโปรแกรมได้เป็นแบบเชิงเส้น หรือ V-characteristic
• แรงบิดต่ำมาก: < 0.001 Ncm
• เพลาขับเคลื่อนที่ไม่มีสต็อปเครื่องจักร สามารถหมุนได้
• เวอร์ชันทางทะเล (เดิม Germanischer Lloyd, GL) มีให้บริการ
“Transmitter with contactless, capacitive scanning system for detecting the angular position of a shaft.
An impressed DC signal proportional to the measured value is available at the measurement output.”
• Contactless capacitive scanning system / Wear-free
• Analog measuring method/resolution almost infinite
• Angle of rotation measuring range: 0…5 to 0…270
• Measuring output: 0…1 to 0/4…20 mA
• In type of protection “intrinsic safety” Ex ia IIC T6 / use within hazardous area possible
• Zero point and span adjustable
• Characteristic of the output variable / Linear or as V-characteristic executable
• Very low torque < 0.001 Ncm
• Driveshaft without mechanical stops can be turned through
• Maritime version (formerly GL, Germanischer Lloyd) available
