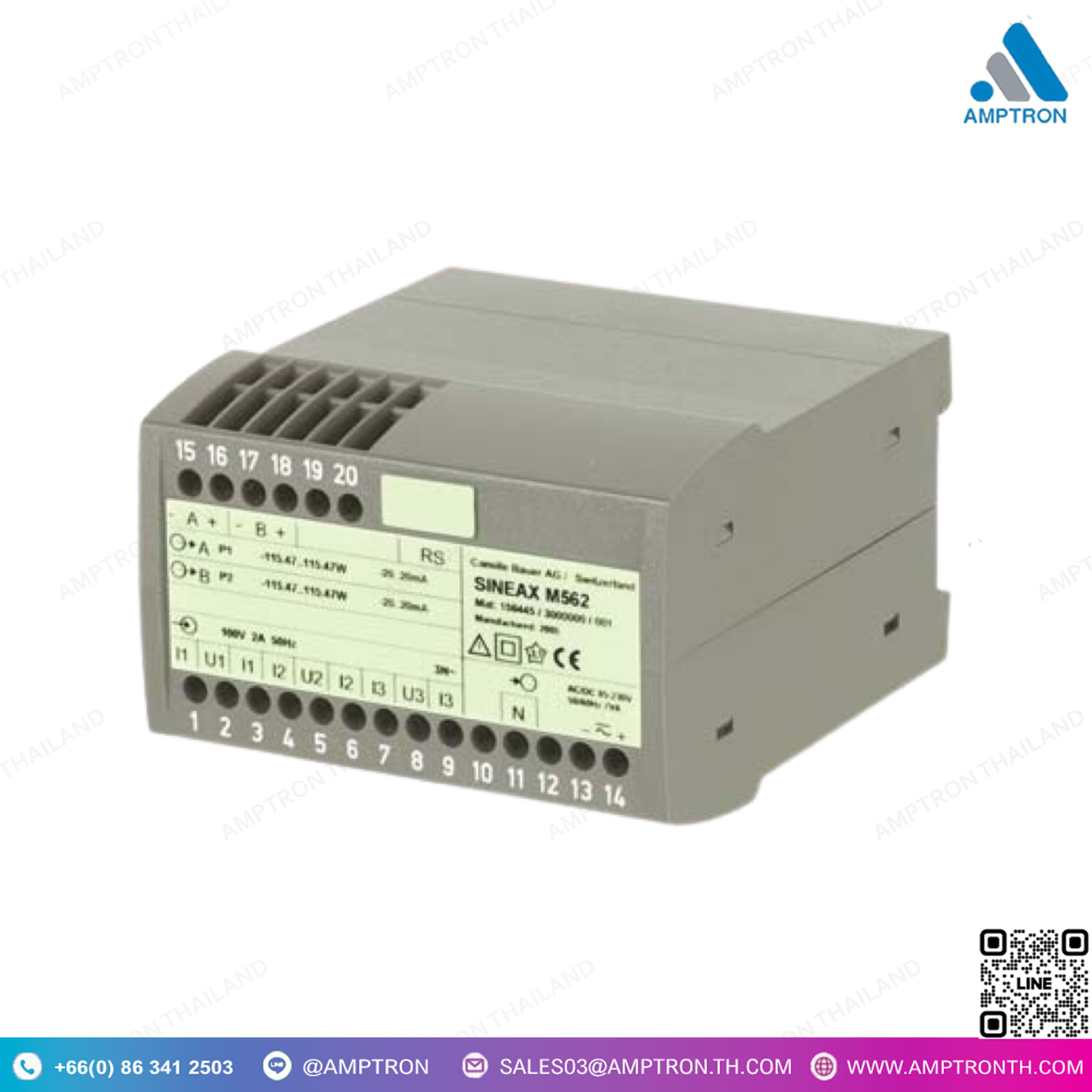

ทรานสดิวเซอร์วัดกระแสไฟฟ้า Current Transducer SINEAX M561 / M562 / M563
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX M561, M562, M563
Size : 105x70x114mm (WxHxD)

• เอาท์พุตอะนาล็อก 1, 2 และ 3 ช่อง
• การใช้งาน (ระบบ) สามารถตั้งโปรแกรมได้
• กระแสที่กำหนด 1 ถึง 6 A สามารถตั้งโปรแกรมได้
• แรงดันที่กำหนด 57 ถึง 400 V (ระหว่างเฟสกับนิวทรัล) หรือ 100 ถึง 693 V (ระหว่างเฟสกับเฟส) สามารถตั้งโปรแกรมได้
• เอาท์พุตอะนาล็อกอเนกประสงค์ (ตั้งโปรแกรมได้)
• ความแม่นยำสูง: คลาส 0.5
• ซอฟต์แวร์ที่มีการป้องกันด้วยรหัสผ่านสำหรับการตั้งโปรแกรม, การวิเคราะห์ข้อมูล, การจำลองสถานะของระบบพลังงาน, การรับข้อมูลมิเตอร์และการตั้งค่า
• แหล่งจ่ายไฟ DC, AC ที่มีช่วงความทนทานกว้างมาก
• การติดตั้ง: สำหรับการติดตั้งบนรางท็อปแฮต
• ใบรับรอง CSA
• IP 40, ตัวเรือน (สายทดสอบ, EN 60 529) IP 20, ขั้วต่อ (นิ้วทดสอบ, EN 60 529)
• อุณหภูมิในการทำงาน: –10 ถึง +55 °C
• รายงานการทดสอบที่เลือกได้

DESCRIPTION

•• 1, 2 and 3 analog outputs
• Application (system) programmable
• Rated current 1 to 6 A programmable
• Rated voltage 57 to 400 V (phase-to-neutral) or
• 100 to 693 V (phase to phase) programmable
• Universal analogue outputs (programmable)
• High accuracy: class 0.5
• Software with password protection for programming, data analysis, power system status simulation, acquisition of meter data and making settings
• DC, AC power pack with very large tolerance range
• Mounting: For snapping onto top-hat rail
• CSA certificate
• IP 40, housing (test wire, EN 60 529) IP 20, terminals (test finger, EN 60 529)
• Operating temperature: –10 to + 55 °C
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
