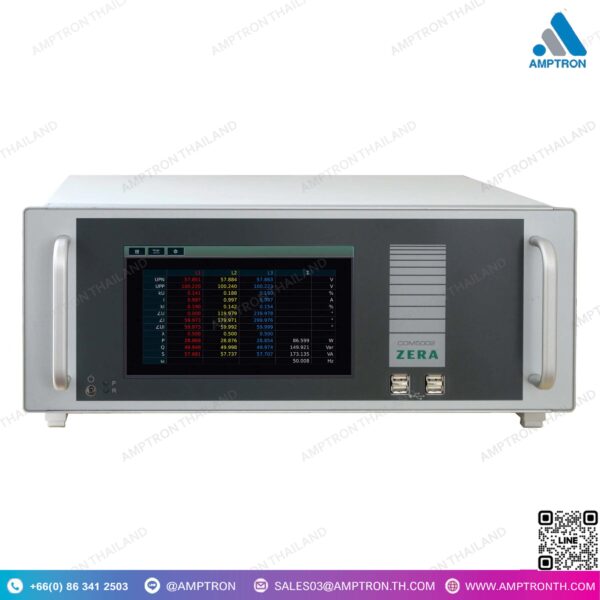

COM5002 Comparator
Brand : ZERA
Catalog : Google Drive
Model : COM5002
COM5002 คืออะไร?
COM5002 Comparator เป็นอุปกรณ์จากบริษัท ZERA GmbH ที่ใช้สำหรับการเปรียบเทียบค่าความแม่นยำของ เครื่องวัดพลังงานไฟฟ้า (Energy Meter) หรือ เครื่องมือสอบเทียบมาตรฐาน (Reference Standards) โดยเฉพาะในการตรวจสอบและสอบเทียบมิเตอร์ไฟฟ้าแรงสูงและแรงต่ำ อุปกรณ์นี้เป็น Comparator (เครื่องเปรียบเทียบ) ที่ช่วยให้สามารถตรวจสอบความแม่นยำของมิเตอร์ไฟฟ้าโดยใช้หลักการเปรียบเทียบสัญญาณมาตรฐานกับค่าที่มิเตอร์กำลังวัด
✅ การสอบเทียบมิเตอร์ไฟฟ้า – ใช้ COM5002 เปรียบเทียบค่าที่วัดได้จากมิเตอร์ที่ต้องการตรวจสอบกับค่ามาตรฐาน
✅ การทดสอบความแม่นยำของ Reference Standard – ใช้ตรวจสอบความแม่นยำของเครื่องวัดมาตรฐานที่ใช้สอบเทียบมิเตอร์
✅ รองรับการวัดแบบ Single-phase และ Three-phase
✅ สามารถวัดค่าพารามิเตอร์ต่างๆ เช่น แรงดัน (Voltage), กระแส (Current), กำลังไฟฟ้า (Power), พลังงานไฟฟ้า (Energy) และค่าฮาร์มอนิกส์ (Harmonics)
• ข้อมูลทางเทคนิค
– จำนวนเฟส: 3 เฟส
– การวัดกระแสสูงสุด: 160 A (AC)
– คลาสความแม่นยำ: 0.008
• ฟังก์ชันหลัก
– แสดงค่าจริง (Actual values) แบบเวกเตอร์และกราฟเส้นโค้ง
– การวัดค่าความผิดพลาด (Error measurement)
– การวัดฮาร์มอนิกสูงสุดถึงลำดับที่ 40
– การวัดแบบอ้างอิง (Reference measurement)
– รองรับการเพิ่มฟังก์ชันการวัดเพิ่มเติมได้อย่างง่ายดาย
– การทดสอบอุปกรณ์วัดกระแสและแรงดัน รวมถึงระบบทดสอบพลังงานแบบเฟสเดียวหรือหลายเฟส
• ขอบเขตการใช้งาน
– ใช้เป็นมาตรฐานหลัก (Primary Standard) สำหรับสถาบันมาตรวิทยาและห้องปฏิบัติการทดสอบ
• คุณสมบัติพิเศษ
– การชดเชยอิมพีแดนซ์เชิงรุกสำหรับกระแส ≤100 mA
– ควบคุมการทำงานผ่านหน้าจอสัมผัสแบบ Capacitive
– การวัดกำลังไฟฟ้าในทิศทางพลังงานสลับไปมา
– รองรับการควบคุมระยะไกล (Remote control)
– การวัดพลังงานพร้อมกันใน 4 โหมดการวัด
– การวัดข้อผิดพลาดพร้อมกันได้สูงสุด 4 พัลส์ของอุปกรณ์ที่ทดสอบ (DUT)
– ความสามารถในการตรวจสอบย้อนกลับของความแม่นยำการวัด ด้วยการเชื่อมต่อกับมาตรฐาน DC และความถี่
DESCRIPTION
• Phases : 3
• Current measurement max. 160 A (AC)
• Accuracy class 0.008
• Main functions
– Actual values, vectorial and curve display
– Error measurement
– Measurement of harmonics up to the 40th
– Reference measurement
– Simple implementation of further measuring tasks possible
– Testing of current and voltage test devices as well as single- or polyphase power and energy testing systems
• Scope of application
– Application as primary standard for metrological institutes and test laboratories
• Specials
– Active impedance compensation at currents ≤100 mA
– Operation via capacitive touch screen
– Power measurement at alternating energy direction
– Remote controllable
– Simultaneous energy measurement in four measurement modes
– Simultaneous error measurement with up to four pulses of DUT
– Traceability of measurement accuracy by connection of DC- and frequency standard
