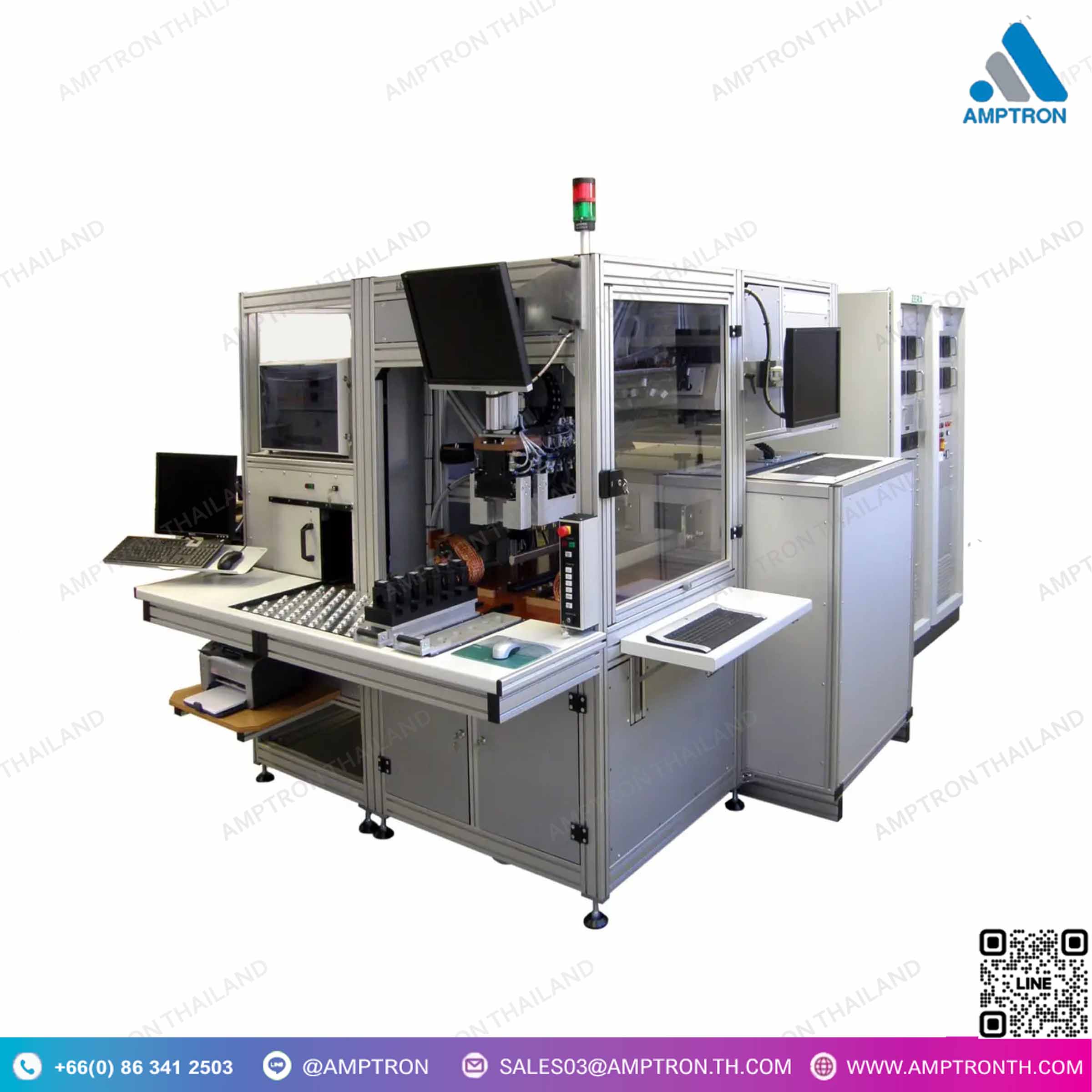

ระบบสอบเทียบหม้อแปลง ITTS (CT-80) CT Test System
Catalog : Google Drive
Brand : ZERA
Model : CT-80
ITTS (CT-80) เป็น ระบบทดสอบหม้อแปลงกระแสไฟฟ้า (Current Transformer – CT) ที่ใช้สำหรับ สอบเทียบและตรวจสอบความแม่นยำของ CT
เพื่อให้แน่ใจว่าหม้อแปลงกระแสทำงานได้อย่างถูกต้องตามมาตรฐาน เช่น IEC 61869 และ IEC 60044
✅ ทดสอบความแม่นยำของหม้อแปลงกระแส (CT Accuracy Test)
✅ ทดสอบการตอบสนองของ CT ในช่วงกระแสที่แตกต่างกัน
✅ ตรวจสอบขั้วของ CT (Polarity Test)
✅ ล้างสนามแม่เหล็กของ CT (Demagnetisation)
✅ ทดสอบฉนวนระหว่างขดลวดภายในหม้อแปลง (Interturn Insulation Test)
🔹 ระบบทดสอบ CT (CT Test System)
กำลังการสร้างไฟฟ้า (Generation): สูงสุด 80 kVA
🔹 การสร้างไฟฟ้า (Generation)
รองรับ 80 kVA
🔹 ความถี่ (Frequency)
รองรับ 50 Hz
🔹 กระแสไฟฟ้าเริ่มต้น (Primary Current)
รองรับ สูงสุด 10,000 A
🔹 กระแสไฟฟ้าทุติยภูมิ (Secondary Current)
รองรับ 1 A / 5 A
🔹 ฟังก์ชันหลัก (Main Functions)
ทดสอบความแม่นยำ (Accuracy Testing)
การล้างแม่เหล็ก (Demagnetisation) สำหรับ CT
ทดสอบฉนวนระหว่างขดลวด (Interturn Insulation Test) สำหรับ CT
🔹 ส่วนประกอบ (Components)
ESCB200 – ภาระมาตรฐานที่ชดเชยด้วยอิเล็กทรอนิกส์ (Electronic Compensated Standard Burden)

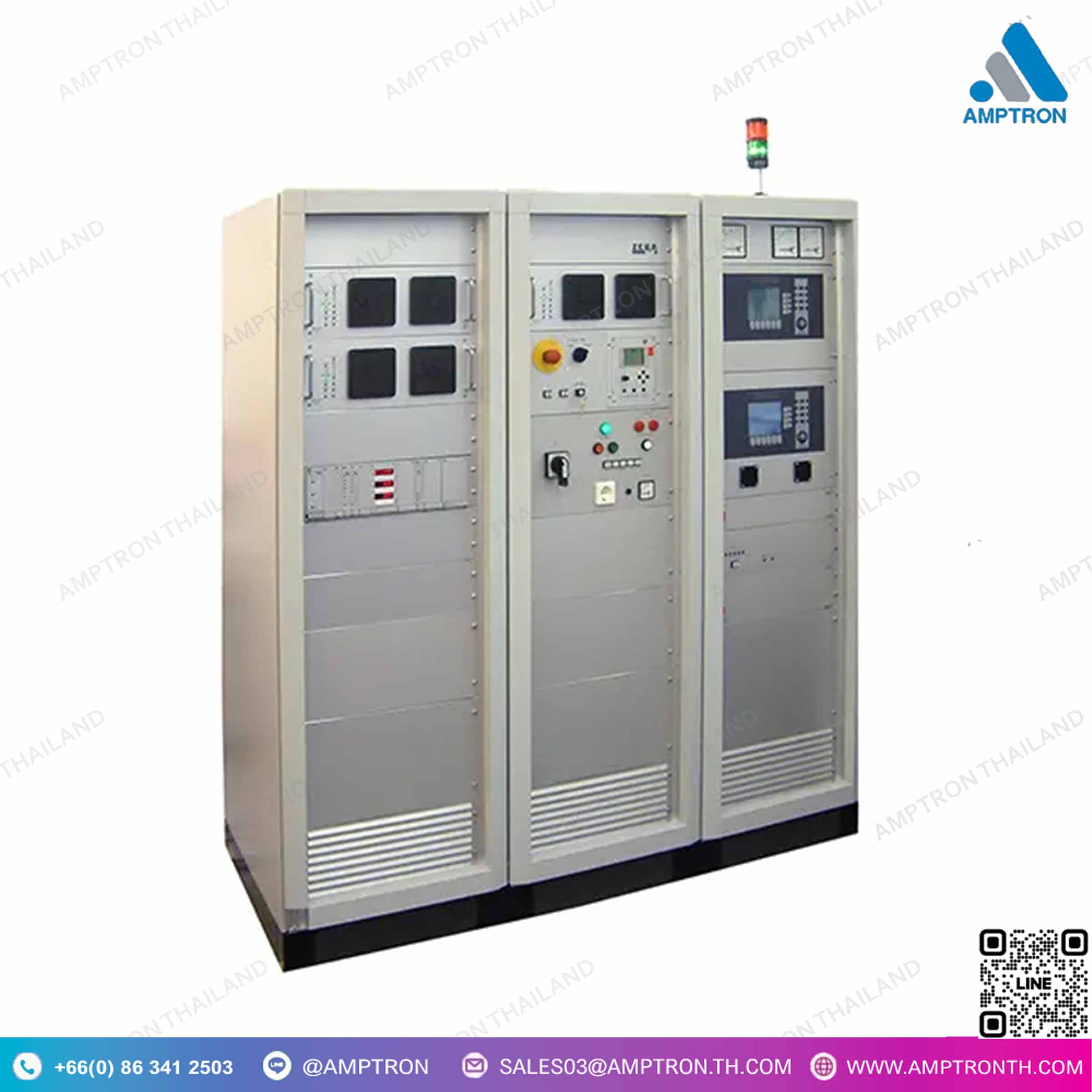

EVRU80 – หน่วยควบคุมแรงดันไฟฟ้าอิเล็กทรอนิกส์ (Electronic Voltage Regulating Unit)
รวมทั้งแหล่งจ่ายไฟต่ำและคอมพิวเตอร์อุตสาหกรรมที่ติดตั้ง
Laser Cabinet – ตู้เลเซอร์พร้อมระบบการทำเครื่องหมาย
PC Test System – ระบบทดสอบด้วยคอมพิวเตอร์พร้อมซอฟต์แวร์ทดสอบ CheckCon
SCM3000-120 – โมดูลกระแสมาตรฐานที่สามารถสลับได้ด้วยระบบนิวแมติก (Pneumatic Switchable Standard Current Module)
สำหรับการสร้างกระแสทดสอบ
Test Table – โต๊ะทดสอบพร้อมป้องกันแสงและประตูพลาสติกที่ล็อกได้เพื่อความปลอดภัย
WM3000I – สะพานวัด (Measuring Bridge)
🔹 การใช้งาน (Scope of Application)
สามารถทดสอบ CTs 6 ตัวที่มีประเภทเดียวกัน พร้อมกันได้
ตัวรองรับพิเศษ ช่วยให้การติดตั้ง CTs ภายใต้การทดสอบมีความเหมาะสม
ทดสอบหม้อแปลงกระแส (Current Transformers – CT)
🔹 คุณสมบัติพิเศษ (Special Features)
Laser Cabinet สำหรับการทำเครื่องหมายเลเซอร์บน CT ที่ผ่านการทดสอบ
ม่านแสง (Light Curtain) และ ประตูพลาสติกที่ล็อกได้ เป็นอุปกรณ์ความปลอดภัย
การสลับกระแสไฟฟ้าแบบนิวแมติก (Pneumatic Switching of Current Range)
โต๊ะลูกกลิ้ง (Roller Table) สำหรับเก็บแยกชั่วคราวของตัวรองรับที่เตรียมไว้
DESCRIPTION
• CT Test System : Generation: max. 80 kVA
• Generation : 80 kVA
• Frequency : 50 Hz
• Primary current max. : 10000 A
• Secondary current : 1 A / 5 A
• Main functions
“- Accuracy testing
– Demagnetisation (CT)
– Interturn insulation test (CT)”
• Components
“- ESCB200, electronic compensated standard burden
– EVRU80, Electronic Voltage Regulating Unit incl. undervoltage supply and integrated industrial PC
– Laser cabinet incl. labelling system
– PC test system incl. test software CheckCon
– SCM3000-120, pneumatic switchable Standard Current Module for test current generation
– Test table incl. light barrier and lockable safety door
– WM3000I, measuring bridge”
• Scope of application
“- 6 CTs under test of the same type can be tested simulaneously
– Special carrier serves for a proper fitting of the CTs under test
– Testing of Current Transformers (CT)”
• Specials
“- Laser cabinet for laser marking of the passed CTs
– Light curtain and lockable safety plexiglas door as safety elements
– Pneumatic switching of the current range
– Roller table for temporary storage of the prepared carriers”
สรุป
ITTS (CT-80) จาก ZERA เป็น ระบบทดสอบหม้อแปลงกระแสไฟฟ้าที่แม่นยำสูง ใช้สำหรับ สอบเทียบ ตรวจสอบความถูกต้อง และทดสอบฉนวนไฟฟ้าของ CT เพื่อให้มั่นใจว่าหม้อแปลงกระแสทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ เหมาะสำหรับ หน่วยงานด้านไฟฟ้า โรงงานผลิต และห้องปฏิบัติการสอบเทียบ
