Brand : ZERA
Catalog : Google Drive
Model : EMOB32.
เป็นสถานีชาร์จสำหรับรถยนต์ไฟฟ้าที่ใช้ไฟฟ้ากระแสสลับ (AC – Alternating Current)
โดยทั่วไปจะรองรับกำลังไฟฟ้าสูงสุด 32A (แอมป์) และมี
มาตรฐานที่เกี่ยวข้องกับความปลอดภัย เช่น IEC 61851

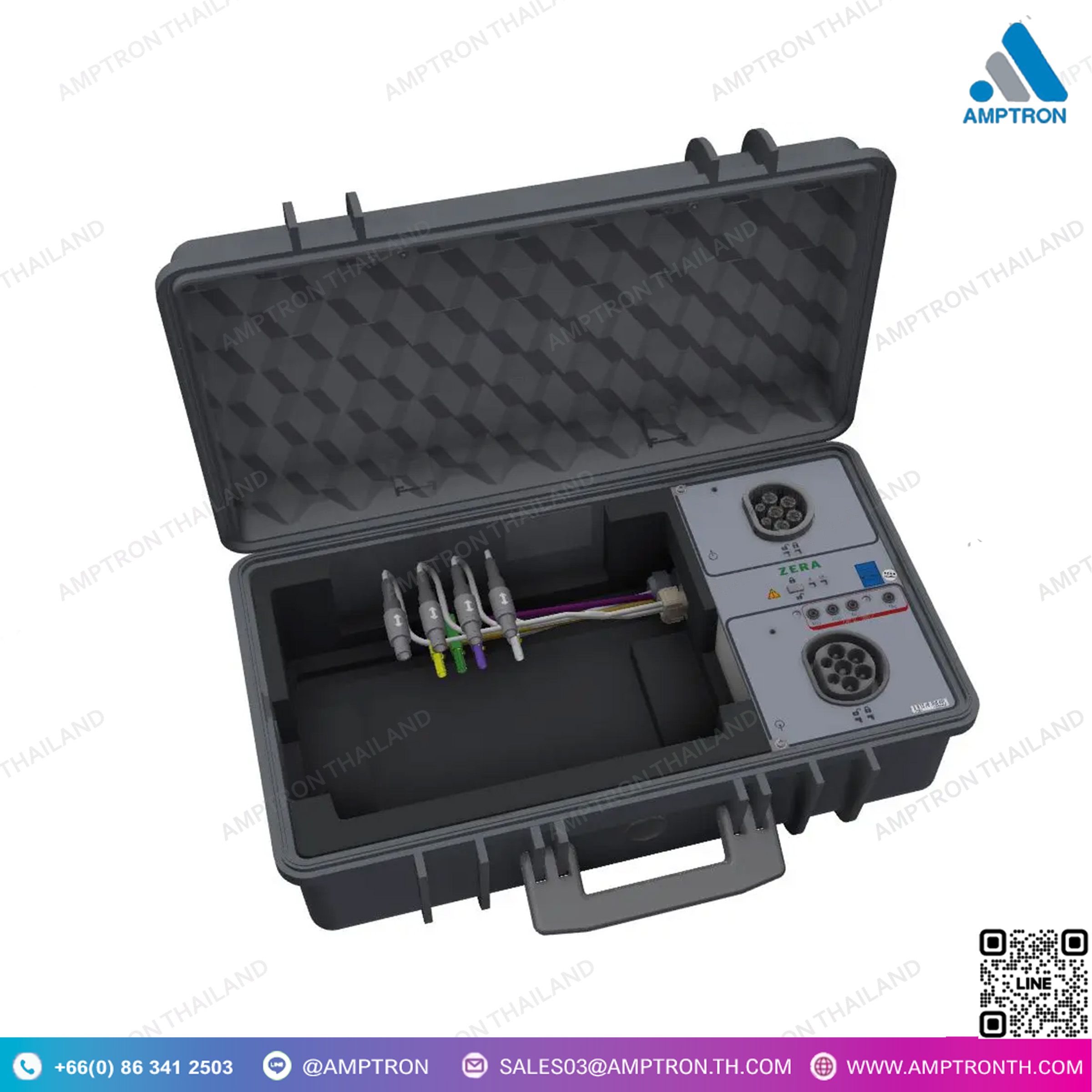

Test Case สำหรับสถานีชาร์จ AC (EMOB32)
🔹 คุณสมบัติการวัด
- รองรับกระแสไฟสูงสุด: 32A (AC)
- ประเภทหัวชาร์จ: Type 2 (มาตรฐานยุโรป)
- เฟสไฟฟ้า: 3 เฟส
- แรงดันไฟสูงสุดที่วัดได้: 300V (AC)
- กระแสไฟสูงสุดที่วัดได้: 32A (AC)
- ความแม่นยำของการวัด: Class 0.05
🔹 ฟังก์ชันหลัก
✅ รองรับมาตรฐานความปลอดภัย CAT II
✅ เชื่อมต่อโดยตรงกับสถานีชาร์จรถยนต์ไฟฟ้า
✅ วัดกระแสไฟฟ้าโดยตรงสูงสุด 32A (AC)
✅ บันทึกและวัดพลังงานไฟฟ้าระหว่างกระบวนการชาร์จ
🔹 การใช้งานหลัก
📌 การตรวจสอบและวัดค่าหน้างาน ที่สถานีชาร์จรถยนต์ไฟฟ้า โดยไม่ต้องใช้ไฟหลัก
🔹 คุณสมบัติพิเศษ
🔹 ตรวจจับสายชาร์จ (Charging Cable Detection)
🔹 ตรวจสอบการเชื่อมต่อที่ถูกต้อง
🔹 ระบบความปลอดภัย (Security Check)
🔹 อุปกรณ์เสริมครบชุดสำหรับการทดสอบหน้างาน
🔹 สายชาร์จพิเศษพร้อมสายวัดค่าเพิ่มเติม (Sense Line)
🔹 ควบคุมง่ายด้วย WinSAM และแท็บเล็ต
🔹 ระบบล็อกหัวชาร์จแบบกลไก (Electromechanical Plug Locking)
🔹 ทำงานได้โดยไม่ต้องใช้ไฟหลัก เพราะใช้แบตเตอรี่ของเครื่องวัดอ้างอิง (MT3x0s2)
🔹 ติดตั้งและตั้งค่ารวดเร็ว ด้วยการเชื่อมต่อถาวรระหว่างอุปกรณ์ s2 และชุดทดสอบ EMOBxxx
🔹 รองรับหัวชาร์จ Type 2 (มาตรฐานยุโรป)
🔹 เหมาะสำหรับช่างเทคนิคและผู้ดูแลระบบชาร์จรถยนต์ไฟฟ้า ที่ต้องการ ทดสอบและตรวจสอบสถานีชาร์จ ได้สะดวก รวดเร็ว และปลอดภัย 💡⚡🚗
Test Case สำหรับสถานีชาร์จ AC (EMOB32)
รองรับการทดสอบกระแสไฟฟ้าสูงสุด 32A AC
รองรับการชาร์จแบบ 3 เฟส
รองรับหัวชาร์จ Type 2 (มาตรฐานยุโรป)
📌 คุณสมบัติหลักของ EMOB32:
- ใช้ทดสอบสถานีชาร์จรถยนต์ไฟฟ้าได้สูงสุด 32A AC
- มีช่องเชื่อมต่อสำหรับปลั๊ก Type 2

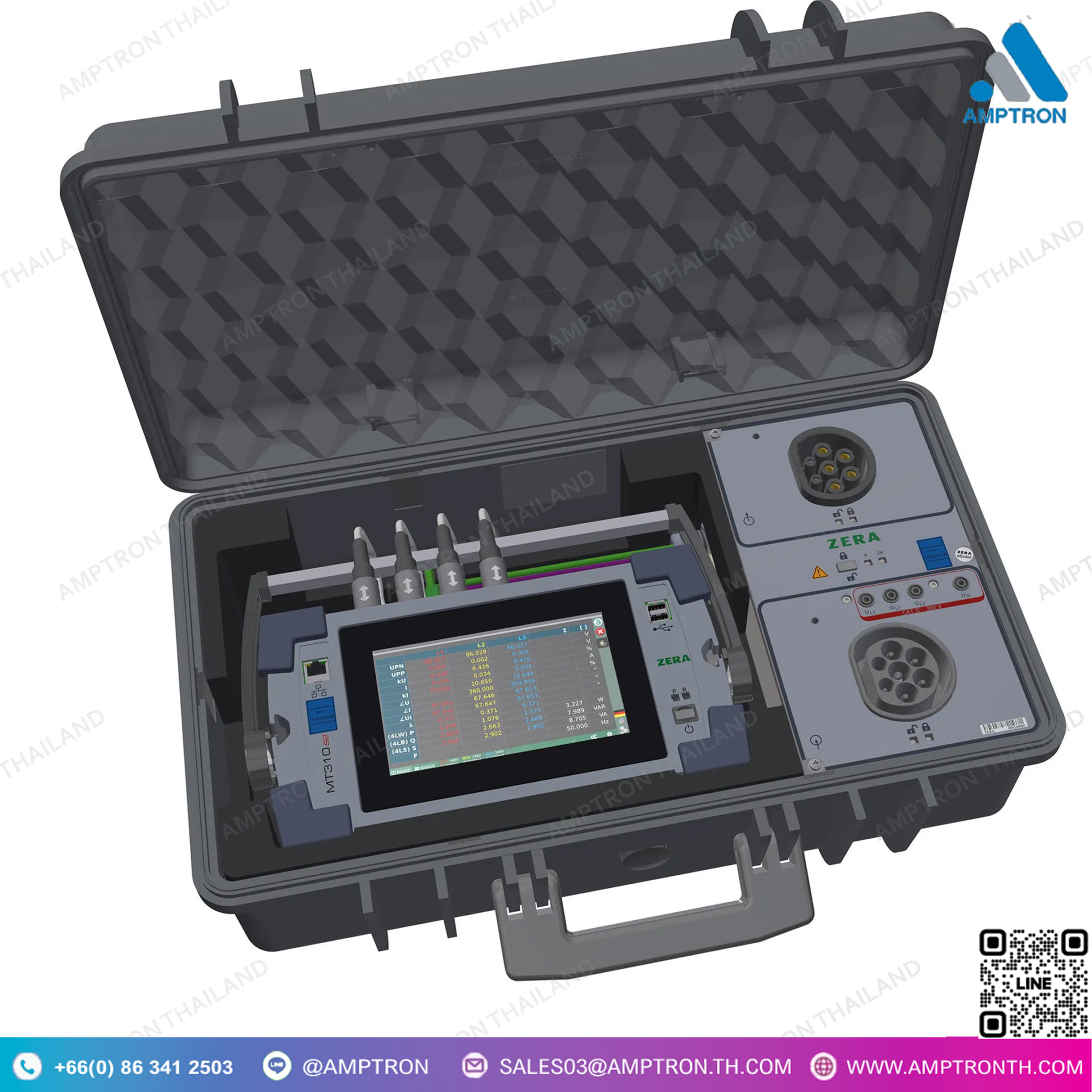

- สามารถใช้ร่วมกับเครื่องวัดอ้างอิง MT310s2 พร้อมแบตเตอรี่ เพื่อทำการทดสอบหน้างานได้โดยไม่ต้องใช้ไฟหลัก
ข้อดีของชุดทดสอบ ZERA EMOB
-
-
- ไม่มีอุปกรณ์ใดในตลาดยุโรปที่สามารถเปรียบเทียบได้เทียบเท่ากับตัวของ Zera (ข้อมูล ณ ตุลาคม 2023)
- ความแม่นยำสูงถึง Class 0.1% ในการวัดพลังงาน
- ZERA เป็นผู้ผลิตรายแรกในยุโรปที่นำเสนออุปกรณ์ทดสอบแบบผสมสำหรับ สถานีชาร์จ AC และ DC
- อุปกรณ์มีระบบความปลอดภัยขั้นสูงสุด ตั้งแต่กลไกล็อกอัตโนมัติไปจนถึงระบบตรวจสอบกระแสสูง
- การผสมผสานระหว่างชุดทดสอบและอุปกรณ์ทดสอบแบบ “Stand-alone” ทำให้ระบบทดสอบสำหรับสถานีชาร์จรถยนต์ไฟฟ้ามีความยืดหยุ่นและสามารถปรับแต่งได้
- ควบคุมชุดการสอบอัตโนมัติผ่าน WIFI
- มีระบบแนะนำการทดสอบผ่านแท็บเล็ต พร้อมคำแนะนำทีละขั้นตอน
- ใช้งานได้โดยไม่ต้องพึ่งพาแหล่งจ่ายไฟ เนื่องจากมีแบตเตอรี่ในตัว
- เครื่องวัดอ้างอิงที่เชื่อมต่อสามารถต้านทานสัญญาณรบกวนได้สูงสุด 150 kHz ซึ่งมีความสำคัญในพื้นที่ที่มีสถานีชาร์จหลายจุด
- ชุดทดสอบและอุปกรณ์ทดสอบรวมอยู่ในหน่วยเดียว
-
การทำงานของเครื่องวัดอ้างอิงแบบ Stand-alone:
เครื่องวัดอ้างอิงในซีรีส์ s2 (MT310s2 หรือ MT320s2) สามารถใช้งานได้ทั้งแบบอิสระจากชุดทดสอบ EMOB หรือใช้ร่วมกับชุดทดสอบใดๆ ในซีรีส์ EMOB โดยชุดทดสอบทำหน้าที่เป็น อินเทอร์เฟซระหว่างสถานีชาร์จและเครื่องวัด เพื่อให้แน่ใจว่าการทดสอบปลอดภัยและแม่นยำ
คุณสมบัติด้านความปลอดภัย – ทุกชุดทดสอบมีระบบความปลอดภัยสูงสุด
-
-
- ไม่มีอุปกรณ์ใดในตลาดยุโรปที่สามารถเปรียบเทียบได้เทียบเท่ากับตัวของ Zera (ข้อมูล ณ ตุลาคม 2023)
- ความแม่นยำสูงถึง Class 0.1% ในการวัดพลังงาน
- ZERA เป็นผู้ผลิตรายแรกในยุโรปที่นำเสนออุปกรณ์ทดสอบแบบผสมสำหรับ สถานีชาร์จ AC และ DC
- อุปกรณ์มีระบบความปลอดภัยขั้นสูงสุด ตั้งแต่กลไกล็อกอัตโนมัติไปจนถึงระบบตรวจสอบกระแสสูง
- การผสมผสานระหว่างชุดทดสอบและอุปกรณ์ทดสอบแบบ “Stand-alone” ทำให้ระบบทดสอบสำหรับสถานีชาร์จรถยนต์ไฟฟ้ามีความยืดหยุ่นและสามารถปรับแต่งได้
- ควบคุมชุดการสอบอัตโนมัติผ่าน WIFI
- มีระบบแนะนำการทดสอบผ่านแท็บเล็ต พร้อมคำแนะนำทีละขั้นตอน
- ใช้งานได้โดยไม่ต้องพึ่งพาแหล่งจ่ายไฟ เนื่องจากมีแบตเตอรี่ในตัว
- เครื่องวัดอ้างอิงที่เชื่อมต่อสามารถต้านทานสัญญาณรบกวนได้สูงสุด 150 kHz ซึ่งมีความสำคัญในพื้นที่ที่มีสถานีชาร์จหลายจุด
- ชุดทดสอบและอุปกรณ์ทดสอบรวมอยู่ในหน่วยเดียว
-
การทำงานของเครื่องวัดอ้างอิงแบบ Stand-alone:
เครื่องวัดอ้างอิงในซีรีส์ s2 (MT310s2 หรือ MT320s2) สามารถใช้งานได้ทั้งแบบอิสระจากชุดทดสอบ EMOB หรือใช้ร่วมกับชุดทดสอบใดๆ ในซีรีส์ EMOB โดยชุดทดสอบทำหน้าที่เป็น อินเทอร์เฟซระหว่างสถานีชาร์จและเครื่องวัด เพื่อให้แน่ใจว่าการทดสอบปลอดภัยและแม่นยำ
