ระบบสอบเทียบสถานีชาร์จไฟฟ้า

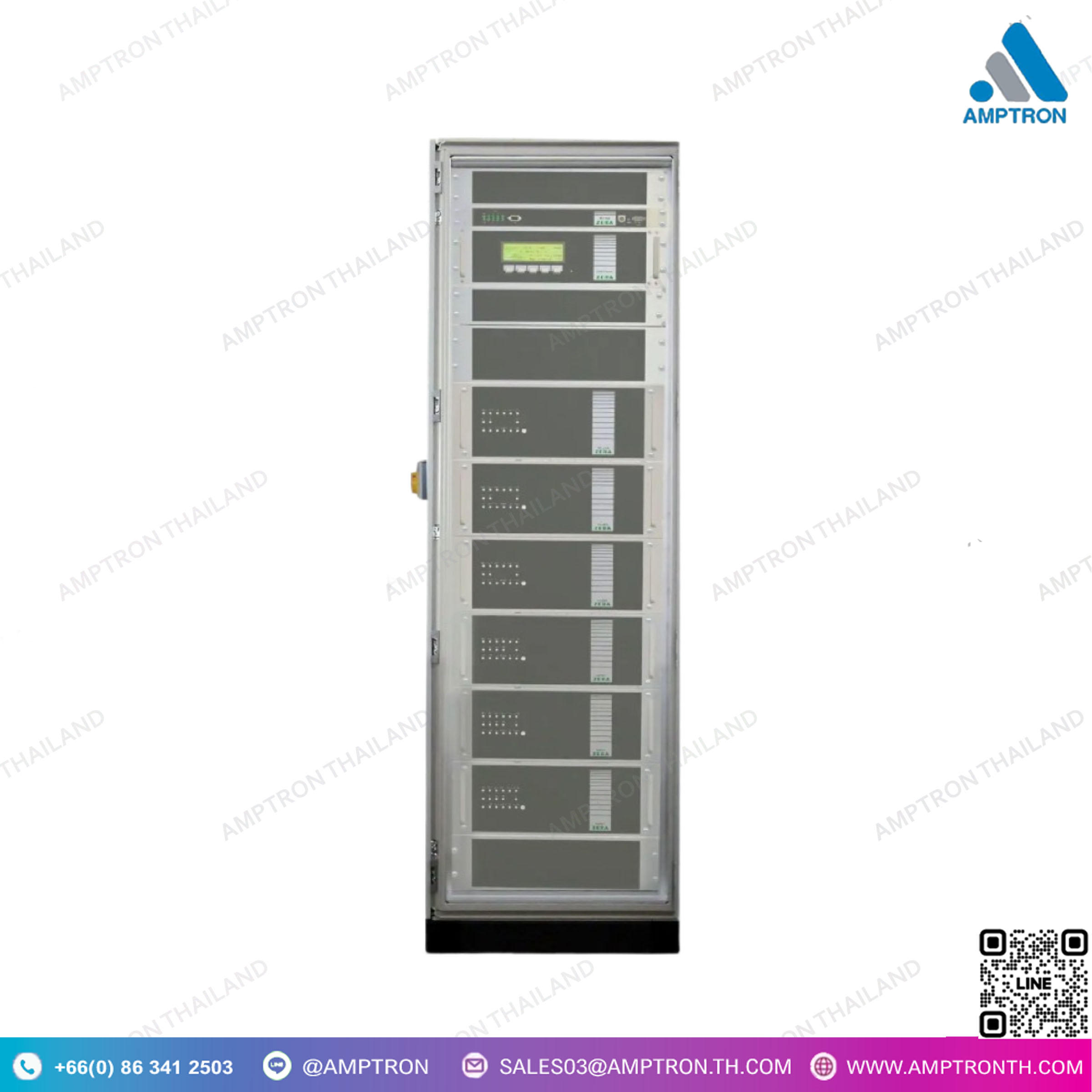

MTS340 Source System
Brand : ZERA
Catalog : Google Drive
Model : MTS340

• ความแม่นยำ: Class 0.02
• กำลังขับออก U: 3x 1500 VA
• กำลังขับออก I: 3x 2000 VA
• จำนวนเฟส: 3
• การสร้างแรงดันสูงสุด: 480 V (AC)
• การสร้างกระแสสูงสุด: 160 A (AC)
ฟังก์ชันหลัก การสร้างขนาดทดสอบสำหรับตำแหน่งการทดสอบสูงสุด 40 ตำแหน่ง

• ส่วนประกอบ
EPZ303, มิเตอร์อ้างอิง
FG301, เครื่องกำเนิดความถี่
VI201, แอมพลิฟายเออร์กระแส 3x
VU211, แอมพลิฟายเออร์แรงดัน 3x
• ตู้ควบคุม ยูนิตพัดลมพร้อมระบบควบคุม สวิตช์หลัก

• ขอบเขตการใช้งาน
การใช้งานในระบบทดสอบมิเตอร์ ZERA แบบติดตั้งประจำ

• คุณสมบัติพิเศษ
ความแม่นยำ Class 0.005 พร้อม COM5003 (ออฟชัน)
ความแม่นยำ Class 0.008 พร้อม COM3003 (ออฟชัน)
กำลังขับออก I: 1x 2800 VA ที่กระแสสูงสุด 120 A ด้วย VI202 (ออฟชัน)

DESCRIPTION

• Accuracy class: 0.02
• Output power U: 3x 1500 VA
• Output power I: 3x 2000 VA
• Phases : 3
• Voltage generation max. : 480 V (AC)
• Current generation max. : 160 A (AC)
• Main functions : Generation of test quantities for up to 40 test positions

• Components
– EPZ303, Reference Meter
– FG301, Frequency Generator
– VI201, current amplifier 3x
– VU211, voltage amplifier 3x
– Control cabinet
– Fan unit with regulation
– Main switch

• Scope of application : Application in stationary ZERA Meter Test Systems

• Specials
– Accuracy class 0.005 with COM5003 (optional)
– Accuracy class 0.008 with COM3003 (optional)
– Output power I: 1x 2800 VA at max. 120 A with VI202 (optional)
