ระบบสอบเทียบหม้อแปลง

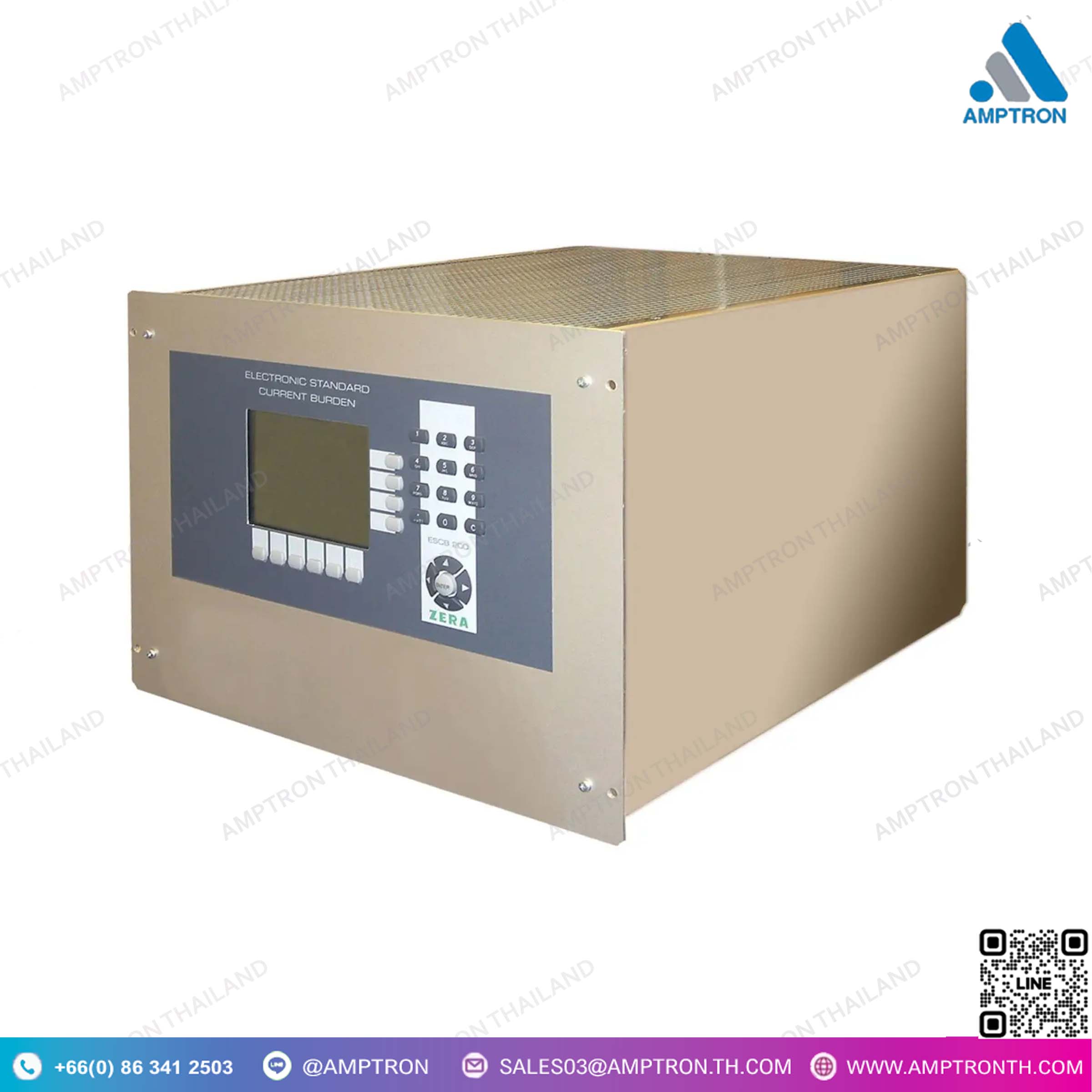

ESCB100 Electronic Current Burden
Catalog : Google Drive
Brand : ZERA
Model : ESCB100
ESCB100 เป็นอุปกรณ์ Electronic Current Burden ที่ผลิตโดย ZERA ซึ่งเป็นบริษัทที่เชี่ยวชาญด้านระบบสอบเทียบ (calibration) และทดสอบเครื่องวัดพลังงานไฟฟ้า
โดยทั่วไป Burden ในระบบไฟฟ้าหมายถึง โหลดจำลองที่ใช้ทดสอบหม้อแปลงกระแส (Current Transformer – CT) เพื่อให้แน่ใจว่าหม้อแปลงทำงานได้อย่างถูกต้องเมื่อมีโหลดจริง
ESCB100 เป็น Burden แบบอิเล็กทรอนิกส์ ที่สามารถปรับค่าภาระ (burden) ได้อย่างแม่นยำ เพื่อใช้ในการทดสอบและสอบเทียบหม้อแปลงกระแส (CT) และอุปกรณ์ที่เกี่ยวข้อง
🔹 โหลดกระแสอิเล็กทรอนิกส์ (Electronic Current Burden)
รองรับสูงสุด 6 ระดับโหลด (Fixed Burden Steps)
เหมาะสำหรับ การทดสอบหม้อแปลงเครื่องมือ (Instrument Transformers) แบบแมนนวล
🔹 กระแสทุติยภูมิ (Secondary Current)
รองรับค่ากระแส 1 A, 2 A และ 5 A
🔹 ช่วงโหลด (Load Range)
รองรับโหลดสูงสุด 200% ของกระแสพิกัด (IN)
🔹 หน้าจอแสดงผล (Display)
ขนาด 5.9 นิ้ว
จอภาพขาว-ดำ (Monochrome Display)
🔹 ฟังก์ชันหลัก (Main Functions)
ปรับโหลดให้ตรงกับ ค่าภาระที่กำหนดของหม้อแปลงที่กำลังทดสอบ
จำลองสภาวะโหลดระหว่างการทดสอบ มิเตอร์ไฟฟ้าภาคสนาม
🔹 การใช้งาน (Scope of Application)
ใช้สำหรับ ทดสอบหม้อแปลงกระแส (Current Transformers – CTs)
🔹 คุณสมบัติพิเศษ (Special Features)
รองรับ สูงสุด 6 ระดับโหลด ที่ความถี่ 50 Hz หรือ 60 Hz
เหมาะสำหรับ การทดสอบหม้อแปลงเครื่องมือแบบแมนนวล
ปรับความต้านทานภายนอกได้ (Adjustable External Resistance)
ชดเชยค่าความต้านทานในระบบ (Resistance Compensation)
DESCRIPTION
• Electronic Current Burden : Max. six fixed burden steps; suitable for manual testing of instrument transformers
• Secondary current : 1 A – 2 A – 5 A
• Load range : max. 200 % of IN
• Display
“- 5.9″”
– Monochrome”
• Main functions
“- Related to its nominal burden, the transformer under test is loaded with the corresponding burden step
– Simulation of load while testing meter installations on-site”
• Scope of application : Testing of Current Transformers (CT)
• Specials
“- Max. 6 fixed burden steps at 50 Hz or 60 Hz
– Suitable for manual testing of instrument transformers
– Adjustable external resistance
– Compensation of the resistance”
