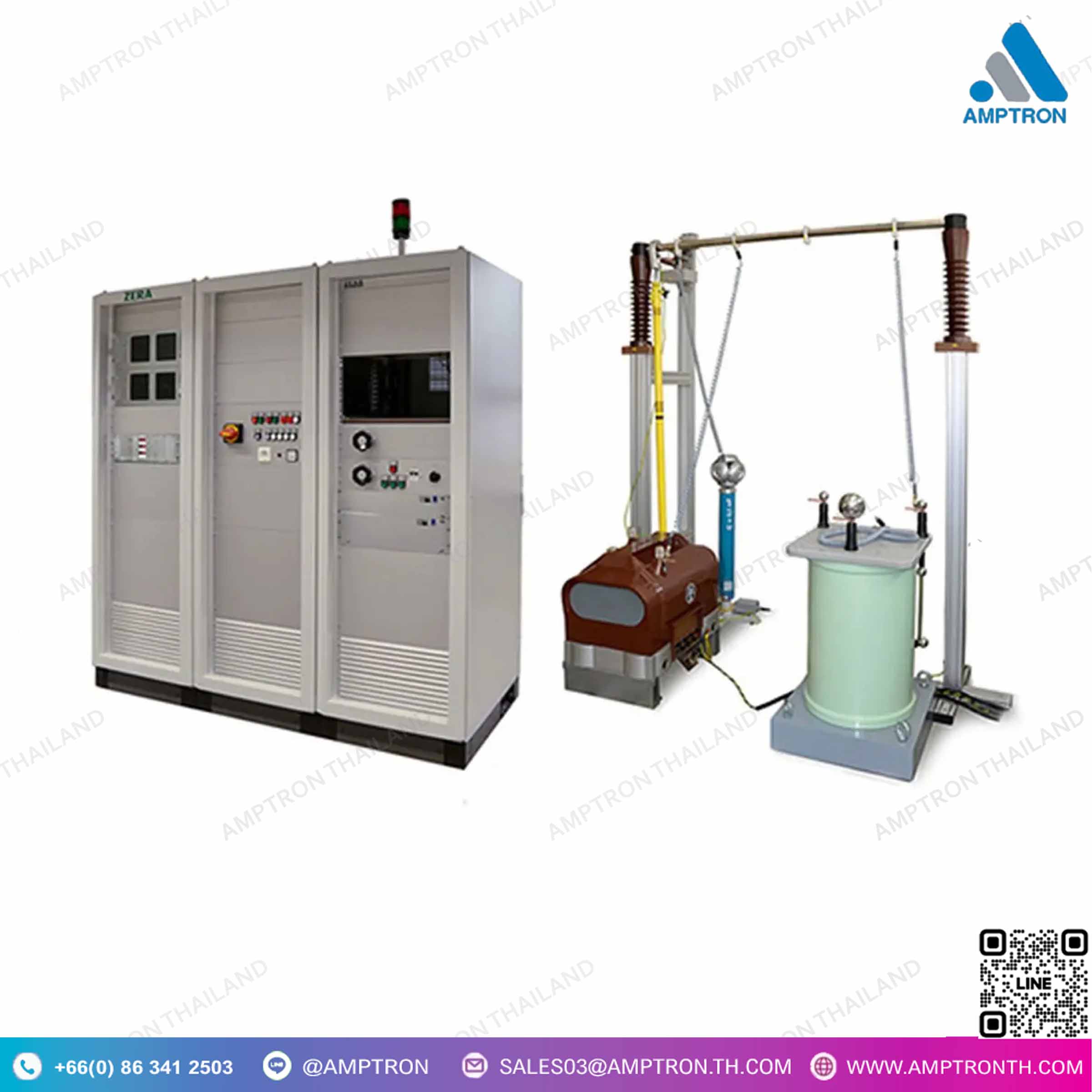

สอบเทียบหม้อแปลง ITTS (CT-VT-80) CT VT Ttest System
Catalog : Google Drive
Brand : ZERA
Model : CT-VT-80

ITTS (CT-VT-80) เป็น ระบบทดสอบหม้อแปลงกระแส (CT) และหม้อแปลงแรงดัน (VT) แบบครบวงจร ที่ออกแบบมาเพื่อ
สอบเทียบและตรวจสอบความแม่นยำของหม้อแปลงไฟฟ้า ให้เป็นไปตามมาตรฐานสากล เช่น IEC 61869 และ IEC 60044

✅ ทดสอบความแม่นยำของหม้อแปลงกระแส (CT) และหม้อแปลงแรงดัน (VT)
✅ ทดสอบแรงดันสูงเพื่อความปลอดภัยของฉนวน
✅ ตรวจสอบขั้วของ CT และ VT เพื่อให้แน่ใจว่าการติดตั้งถูกต้อง
✅ ล้างสนามแม่เหล็กของ CT (Demagnetisation)
✅ ทดสอบฉนวนของขดลวดภายในหม้อแปลง (Interturn Insulation Test)

ฟังก์ชันหลัก

• กำลังไฟฟ้า (Generation): สูงสุด 80 kVA
• ความถี่ (Frequency): 50 Hz
• กระแสไฟฟ้าขาเข้า (Primary Current): สูงสุด 10,000 A
• แรงดันไฟฟ้าขาเข้า (Primary Voltage): สูงสุด 500 kV/√3 kV
• กระแสไฟฟ้าขาออก (Secondary Current): 1 A / 5 A
• แรงดันไฟฟ้าขาออก (Secondary Voltage): ขึ้นอยู่กับค่าภาระ (Burden) ที่ใช้
• ทดสอบความแม่นยำ (Accuracy Testing)
• ล้างสนามแม่เหล็กของ CT (Demagnetisation)
• ทดสอบแรงดันสูง (High Voltage Testing)
• ทดสอบฉนวนระหว่างขดลวด (Interturn Insulation Test – CT)
• ทดสอบขั้ว (Polarity Testing)
• ทดสอบฉนวนไฟฟ้า (Insulation Testing)

อุปกรณ์ที่รวมอยู่ในระบบ

• ESCB200 & ESVB200 – ภาระมาตรฐานอิเล็กทรอนิกส์ (Electronic Compensated Standard Burden)
• EVRMU16-04 – หน่วยควบคุมและวัดแรงดันไฟฟ้าอิเล็กทรอนิกส์
• HVT80, SVT, HV Bar – อุปกรณ์แรงดันสูงพร้อมสวิตช์กราวด์และแท่งทดสอบ
• PC Test System – ระบบทดสอบผ่านคอมพิวเตอร์ พร้อมซอฟต์แวร์ CheckCon
• รีโมทคอนโทรล (Remote Control)
• SCM1000-120-03 – โมดูลกระแสมาตรฐาน (Standard Current Module)

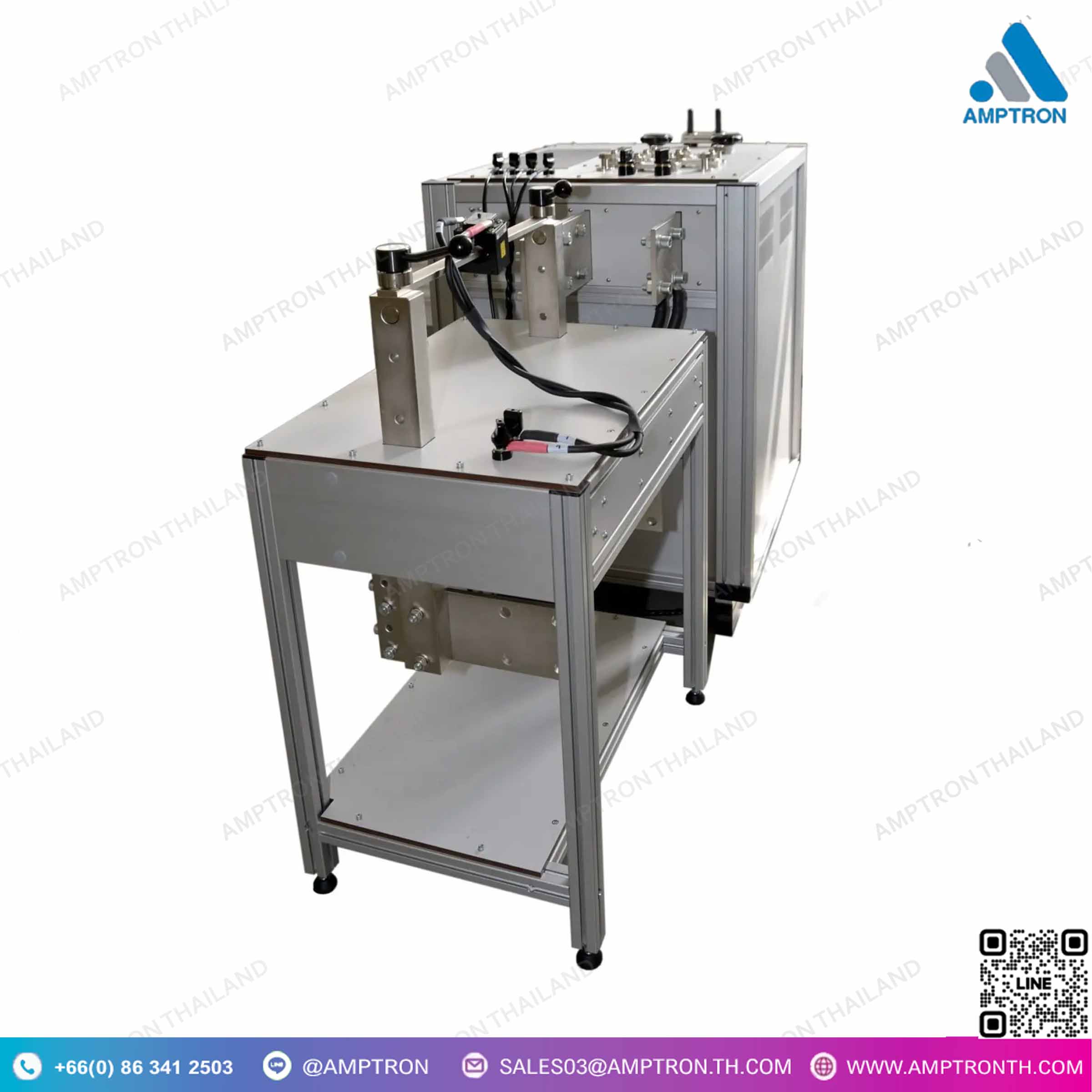

• โต๊ะทดสอบหม้อแปลงกระแส (Test Table for CTs)
• WM3000I & WM3000U – เครื่องวัดสะพานไฟฟ้าสำหรับการทดสอบ

DESCRIPTION

• CT VT Ttest System : Generation: max. 80 kVA
• Generation : 80 kVA
• Frequency : 50 Hz
• Primary current max. : 10000 A
• Primary voltage max. : 500 kV/√3 kV
• Secondary current : 1 A / 5 A
• Secondary voltage : Corresponding to the secondary voltages of the used burden
• Main functions
“- Accuracy testing
– Demagnetisation (CT)
– High voltage testing
– Interturn insulation test (CT)
– Polarity testing
– Unsulation testing”
• Components
“- ESCB200, electronic compensated standard burden
– ESVB200, electronic compensated standard burden
– EVRMU16-04, Electronic Voltage Regulating and Measuring Unit
– HVT80, SVT, HV bar with grounding switch and stick
– PC test system incl. test software CheckCon
– Remote control
– SCM1000-120-03, Standard Current Module
– Test table for CTs
– WM3000I, measuring bridge
– WM3000U, measuring bridge”
