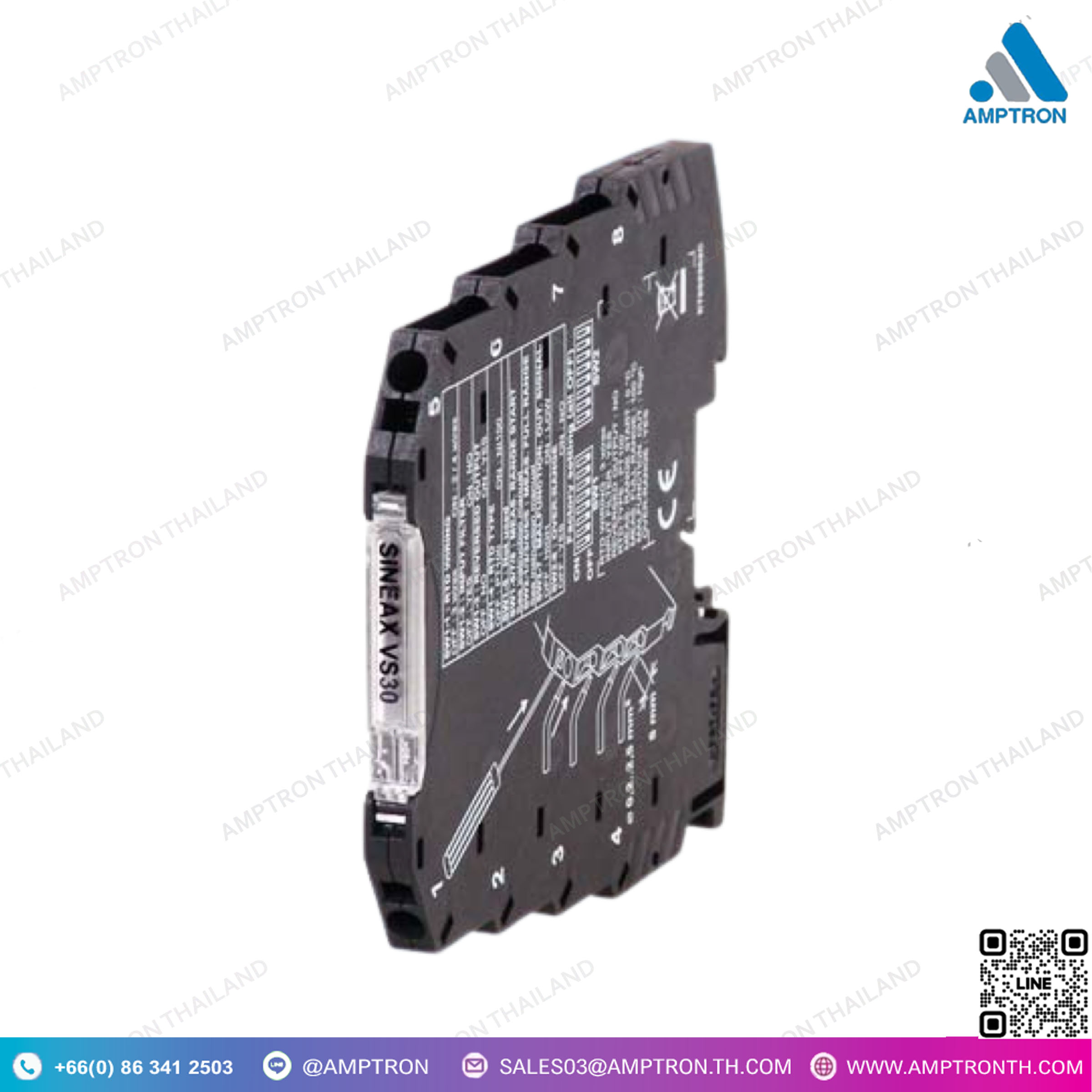

แปลงสัญญานไฟฟ้า Signal Converter SINEAX VS30

แปลงสัญญานไฟฟ้า Signal Converter SINEAX VS30
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX VS30
Size : 6.2 x 93.1 x 102.5 mm

• ป้อนข้อมูล: Pt100 (– 200… + 650 cC), Ni100 (– 60… + 250 cC),
• ผลลัพธ์: ปัจจุบัน 4…20 หรือ 20…4 mA
• การบริโภคสูงสุด 24 mA
• การแปลงค่า 16 บิต
• ช่วงจ่ายไฟ 5… 30 V DC (ใช้ลูป)
• ขนาดเล็ก (6.2 x 93.1 x 102.5 มม.)
• ระดับความแม่นยำ 0.1% หรือ 0.1 cC
• การเขียนโปรแกรมผ่าน dip-switch หรือซอฟต์แวร์

DESCRIPTION

• Input: Pt100 (– 200 … + 650 °C), Ni100 (– 60… + 250 °C),
• Output: Current 4 … 20 or 20 … 4 mA
• Max. consumption 24 mA
• Measurement conversion 16 bit
• Power supply range 5 … 30 V DC (loop-powered)
• Small dimensions (6.2 x 93.1 x 102.5 mm)
• Accuracy class 0.1% or 0.1 °C
• Programming via dip-switch or software

Transmitter คืออะไร ใช้งานอย่างไร

Transmitter (ตัวส่งสัญญาณ) คืออุปกรณ์ที่ใช้ในการแปลงสัญญาณจากรูปแบบหนึ่งไปยังอีกแบบหนึ่งและส่งสัญญาณออกไปยังอุปกรณ์อื่น ๆ เพื่อการตรวจสอบ หรือการควบคุม โดยทั่วไปแล้ว Transmitter จะใช้ในการส่งข้อมูลหรือสัญญาณจากเซ็นเซอร์หรือแหล่งที่มาที่เกี่ยวข้อง (เช่น ความดัน, อุณหภูมิ, กระแสไฟฟ้า ฯลฯ) ไปยังระบบควบคุม หรืออุปกรณ์แสดงผลต่าง ๆ

ประเภทของ Transmitter ที่พบได้บ่อย ได้แก่:

Pressure Transmitter (ตัวส่งสัญญาณความดัน)
ใช้ในการแปลงค่าความดันที่วัดได้จากเซ็นเซอร์ความดัน (เช่น จากเครื่องมือวัดความดัน) เป็นสัญญาณที่สามารถส่งต่อไปยังระบบควบคุมหรือแสดงผลได้ เช่น สัญญาณ 4-20 mA หรือ 0-10 V
Temperature Transmitter (ตัวส่งสัญญาณอุณหภูมิ)
ใช้ในการแปลงค่าของอุณหภูมิที่วัดได้จากเซ็นเซอร์อุณหภูมิ (เช่น Thermocouple หรือ RTD) เป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผลได้
Level Transmitter (ตัวส่งสัญญาณระดับ)
ใช้ในการวัดระดับของของเหลวหรือวัสดุในถังหรือภาชนะ แล้วแปลงข้อมูลระดับนั้นเป็นสัญญาณที่สามารถส่งไปยังอุปกรณ์อื่น ๆ ได้
Flow Transmitter (ตัวส่งสัญญาณการไหล)
ใช้ในการวัดอัตราการไหลของของเหลวหรือก๊าซ แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Humidity Transmitter (ตัวส่งสัญญาณความชื้น)
ใช้ในการวัดระดับความชื้นในอากาศหรือสภาพแวดล้อม แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
pH Transmitter (ตัวส่งสัญญาณค่า pH)
ใช้ในการวัดค่า pH ของของเหลว แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Signal Transmitter (ตัวส่งสัญญาณสัญญาณทั่วไป)
ใช้ในการส่งสัญญาณจากแหล่งข้อมูลที่มีการแปลงเป็นสัญญาณมาตรฐาน เช่น 4-20 mA, 0-10 V, หรือการสื่อสารผ่านโปรโตคอลดิจิตอล
