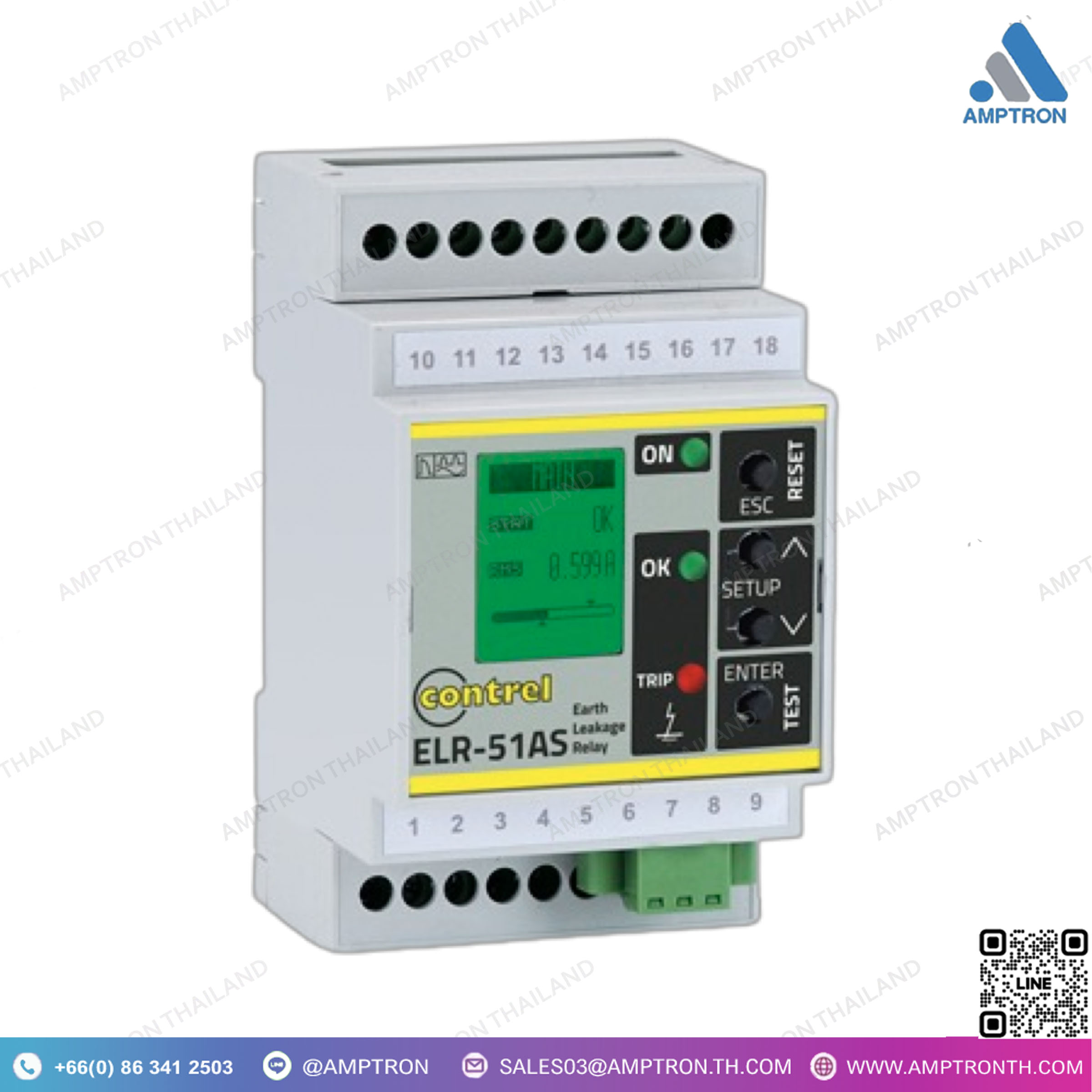

รีเลย์ตรวจจับไฟรั่ว Earth Leakage Relay ELR-51AS
Brand : CONTREL
Catalog : Google Drive
Model : ELR-51AS
Size : N/A
• รีเลย์ป้องกันกระแสไฟรั่ว
• เซนเซอร์กระแสไฟรั่ว CT-1
• พลังงาน : 6 VA
“• ประเภทการแสดงผล : LCD มีไฟแบ็คไลท์ (สีแดง TRIP)
LCD มีไฟแบ็คไลท์ (สีเหลือง ALARM)”
• การปรับตั้งกระแสไฟที่เหลือ : 0.030…5 A
• พอร์ตการสื่อสาร : RS485 (อุปกรณ์เสริม)
• วิธีการติดตั้ง : ราง DIN 3 โมดูล
“• มาตรฐาน : 2014/35/UE
2014/30/UE
2015/863/UE
AS/NZS 2081:2011
EN 61326-1:2013-01
EN 61326-2-1:2013-01
EN 61326-2-2:2013-01
CEI EN 61543/A12”
DESCRIPTION
• Product type : Residual current protection relay
• Current sensors compatibility : CT-1 earth leakage current sensor
• Power consumption : 6 VA
“• Display type : Backlight LCD (red TRIP)
Backlight LCD (yellow ALARM)”
• Residual earth-leakage adjustment : 0.030…5 A
• Residual earth-leakage time delay adjustment : 20…500 ms
• Earth-leakage protection class : Type A super immunized
“• Output relays : 2 independent (latch relay) 5 A (240 VAC)
Configurable normally de-energised or energised”
“• Display indications : Green LED (power ON)
Red LED (TRIP)
LED OK (System healthy)”
• Communication port : RS485 (optional)
• Mounting mode : DIN rail 3 modules
“• Standards 2014/35/UE
2014/30/UE
2015/863/UE
AS/NZS 2081:2011
EN 61326-1:2013-01
EN 61326-2-1:2013-01
EN 61326-2-2:2013-01
• IP degree of protection : IP40 front, IP20 terminals
• Operating temperature : -10…+60 °C
รีเลย์ป้องกันไฟรั่ว คืออะไร
รีเลย์ป้องกันไฟรั่ว (Residual Current Relay หรือ RCD) คือ อุปกรณ์ที่ใช้ในการป้องกันอันตรายจากไฟฟ้ารั่วหรือไฟฟ้าลัดวงจรที่อาจทำให้เกิดไฟไหม้หรือการช็อตไฟฟ้า โดยจะทำงานโดยการตรวจจับกระแสไฟฟ้าที่รั่วออกจากวงจรไฟฟ้า หากมีการรั่วของกระแสไฟฟ้าเกินที่กำหนดไว้ รีเลย์จะตัดการจ่ายไฟทันทีเพื่อป้องกันอันตรายจากไฟฟ้า
ELR (Earth Leakage Relay) หรือ รีเลย์ป้องกันการรั่วของกระแสไฟฟ้าผ่านดิน เป็นอุปกรณ์ที่ใช้ในการตรวจจับและป้องกันการรั่วของกระแสไฟฟ้าที่เกิดขึ้นจากการที่กระแสไฟฟ้าหลุดออกจากวงจรและไปสู่ดิน (กราวด์) ซึ่งสามารถเกิดอันตรายได้ทั้งจากไฟฟ้าช็อตและอันตรายจากไฟฟ้ารั่วที่อาจทำให้เกิดไฟไหม้หรืออันตรายจากไฟฟ้า
การทำงานของ ELR:
ELR จะตรวจจับการไหลของกระแสไฟฟ้าที่ไม่สมดุลระหว่างสายไฟฟ้าส่งและสายกราวด์ โดยอุปกรณ์นี้จะทำงานเมื่อพบว่ามีกระแสไฟฟ้ารั่ว (ที่มีค่ามากกว่าค่าที่ตั้งไว้) ออกไปยังกราวด์ จากนั้นจะทำการตัดการจ่ายไฟในทันทีเพื่อป้องกันอันตรายที่อาจเกิดขึ้น
ประเภทของรีเลย์ป้องกันไฟรั่ว มีหลัก ๆ ดังนี้:
- RCD แบบมาตรฐาน (Standard RCD):
- ตรวจจับกระแสไฟฟ้าที่รั่วไปที่ดินหรือกราวด์ โดยสามารถตัดการทำงานของระบบไฟฟ้าได้ในกรณีที่มีกระแสไฟฟ้ารั่วออกจากวงจรมากกว่าค่าที่ตั้งไว้ เช่น 30 มิลลิแอมป์ (mA) เพื่อป้องกันการช็อตไฟฟ้า
- RCD แบบเลือก (Selective RCD):
- ทำงานในลักษณะเดียวกับ RCD มาตรฐาน แต่มีการปรับตั้งเวลาในการทำงานเพื่อให้การตัดไฟในระบบไฟฟ้าหลายส่วนมีลำดับการทำงานที่ชัดเจน โดยไม่ให้เกิดการตัดไฟทั้งระบบพร้อมกัน
- RCCB (Residual Current Circuit Breaker):
- เป็นรีเลย์ที่ใช้ในการตัดไฟอัตโนมัติเมื่อมีการตรวจจับกระแสไฟฟ้ารั่วในวงจร แต่ไม่สามารถป้องกันกระแสไฟฟ้าลัดวงจร (short circuit) ได้
- RCBO (Residual Current Breaker with Overload):
- เป็นอุปกรณ์ที่รวมฟังก์ชันของ RCCB และ MCB (Miniature Circuit Breaker) ซึ่งจะตัดไฟในกรณีที่มีกระแสไฟฟ้ารั่วและกระแสเกิน (Overload) ทำให้มีการป้องกันทั้งไฟรั่วและไฟเกิน
ประเภทของ ELR:
- ELR แบบสัญญาณดิจิทัล (Digital ELR):
ใช้เทคโนโลยีดิจิทัลในการตรวจจับกระแสไฟฟ้ารั่ว มีความแม่นยำสูงในการตรวจจับและสามารถปรับตั้งค่าต่าง ๆ ได้ง่ายกว่า - ELR แบบอะนาล็อก (Analog ELR):
ใช้หลักการวัดกระแสไฟฟ้าผ่านวงจรอิเล็กทรอนิกส์ที่สามารถแสดงผลได้ในรูปของเข็มหรือสัญญาณอื่น ๆ - ELR แบบมีการหน่วงเวลา (Time Delay ELR):
มีฟังก์ชันหน่วงเวลาในการตัดไฟ เมื่อเกิดกระแสไฟฟ้ารั่วบางครั้งอาจเกิดจากการทำงานปกติของอุปกรณ์ไฟฟ้า ดังนั้นการมีหน่วงเวลาเล็กน้อยจะช่วยป้องกันไม่ให้รีเลย์ทำงานผิดพลาด
