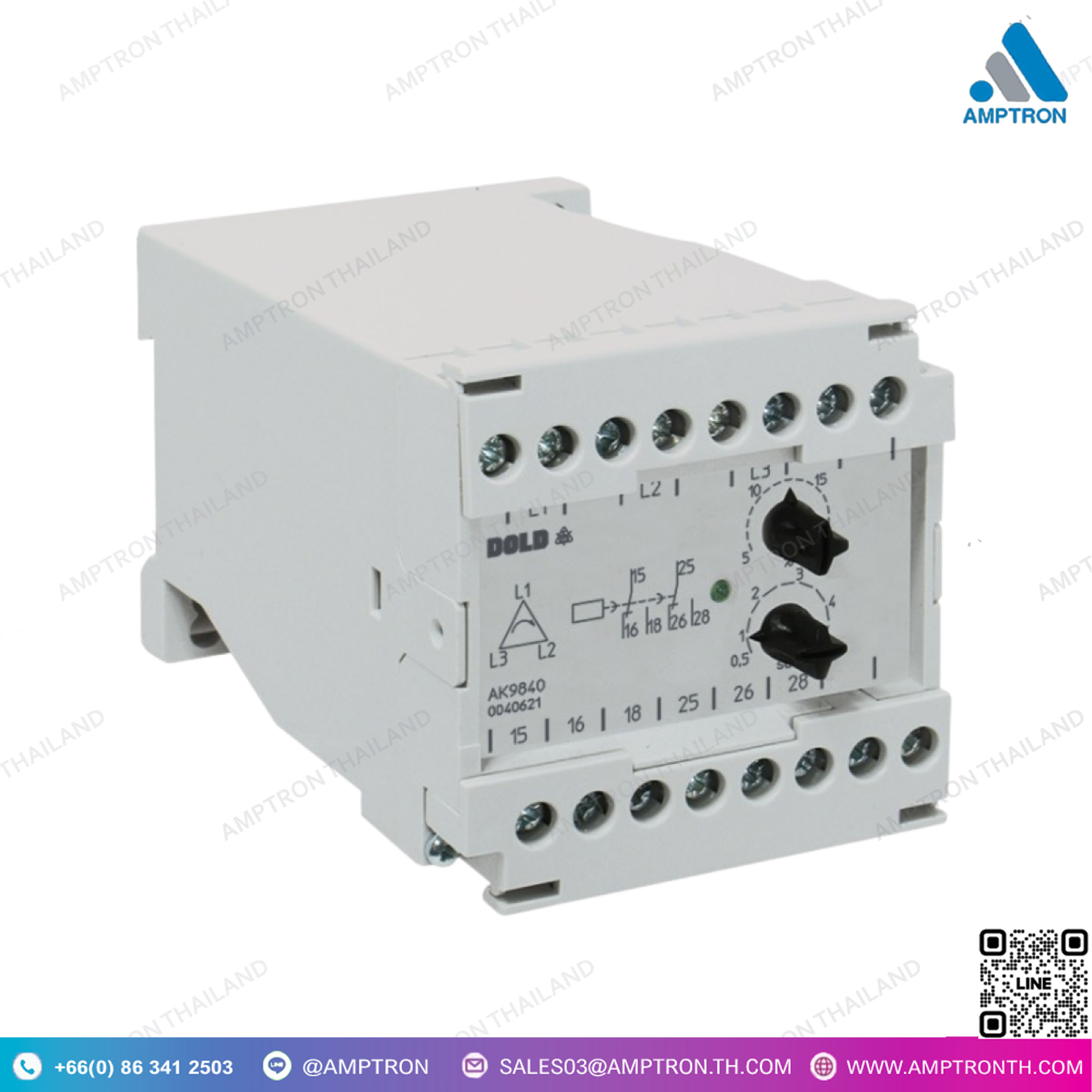

Asymmetry Relay AK 9840

Asymmetry Relay AK 9840
Brand : DOLD
Catalog : Google Drive
Model : AK 9840
Size : 75 x 77 x 119 mm.

• ตาม IEC / EN 60255-1
• สำหรับแรงดันที่ระบุจาก 3 AC 110 ถึง 690 V
• การตรวจจับของ
“””- ความไม่สมดุลของแรงดันไฟฟ้า
– ลำดับเฟสไม่ถูกต้อง
– ความล้มเหลวของเฟส
– แรงดันต่ำ”””
• การรับรู้การตอบรับแรงดันไฟฟ้า
• ที่อยู่ติดต่อแบบ C/ O 2 ตัวละ 2 ตัว
• หมายเลขบทความ: 0040621
• ที่อยู่อาศัย: เทอร์โมพลาสติกที่มีพฤติกรรม V0 ตาม UL subject 94

Asymmetry Relay AK 9840
Brand : DOLD
Catalog : Google Drive
Model : AK 9840
Size : 75 x 77 x 119 mm.

• ตาม IEC / EN 60255-1
• สำหรับแรงดันที่ระบุจาก 3 AC 110 ถึง 690 V
• การตรวจจับของ
“””- ความไม่สมดุลของแรงดันไฟฟ้า
– ลำดับเฟสไม่ถูกต้อง
– ความล้มเหลวของเฟส
– แรงดันต่ำ”””
• การรับรู้การตอบรับแรงดันไฟฟ้า
• เหมาะสำหรับท่อส่งไฟฟ้าอุตสาหกรรมฮาร์มอนิก
• การทำงานของวงจรปิด
• การระบุตำแหน่งติดต่อ
• ด้วยความล่าช้าที่ปรับได้
• ที่อยู่ติดต่อแบบ C/ O 2 ตัวละ 2 ตัว
• หมายเลขบทความ: 0040621
• ความถี่จำเพาะ: 50 / 60 Hz
• แรงดันที่ระบุ: 3 AC 400 V
• ที่อยู่อาศัย: เทอร์โมพลาสติกที่มีพฤติกรรม V0 ตาม UL subject 94

Description

• According to IEC/EN 60255-1
• For nominal voltages from 3 AC 110 up to 690 V
• Detection of
“- Voltage asymmetry
– Incorrect phase sequence
– Phase failure
– Undervoltage”
• Voltage feedback recognition
• Also suitable for harmonic industrial mains
• Closed circuit operation
• Contact position indication
• With adjustable delay
• 2 C/O contacts
• Article number: 0040621
• Nominal frequency: 50 / 60 Hz
• Nominal voltage : 3 AC 400 V
• Housing: Thermoplastic with V0 behaviour acccording to UL subject 94

รีเลย์ป้องกันไฟรั่ว คืออะไร

รีเลย์ป้องกันไฟรั่ว (Residual Current Relay หรือ RCD) คือ อุปกรณ์ที่ใช้ในการป้องกันอันตรายจากไฟฟ้ารั่วหรือไฟฟ้าลัดวงจรที่อาจทำให้เกิดไฟไหม้หรือการช็อตไฟฟ้า โดยจะทำงานโดยการตรวจจับกระแสไฟฟ้าที่รั่วออกจากวงจรไฟฟ้า หากมีการรั่วของกระแสไฟฟ้าเกินที่กำหนดไว้ รีเลย์จะตัดการจ่ายไฟทันทีเพื่อป้องกันอันตรายจากไฟฟ้า

ELR (Earth Leakage Relay) หรือ รีเลย์ป้องกันการรั่วของกระแสไฟฟ้าผ่านดิน เป็นอุปกรณ์ที่ใช้ในการตรวจจับและป้องกันการรั่วของกระแสไฟฟ้าที่เกิดขึ้นจากการที่กระแสไฟฟ้าหลุดออกจากวงจรและไปสู่ดิน (กราวด์) ซึ่งสามารถเกิดอันตรายได้ทั้งจากไฟฟ้าช็อตและอันตรายจากไฟฟ้ารั่วที่อาจทำให้เกิดไฟไหม้หรืออันตรายจากไฟฟ้า

การทำงานของ ELR:

ELR จะตรวจจับการไหลของกระแสไฟฟ้าที่ไม่สมดุลระหว่างสายไฟฟ้าส่งและสายกราวด์ โดยอุปกรณ์นี้จะทำงานเมื่อพบว่ามีกระแสไฟฟ้ารั่ว (ที่มีค่ามากกว่าค่าที่ตั้งไว้) ออกไปยังกราวด์ จากนั้นจะทำการตัดการจ่ายไฟในทันทีเพื่อป้องกันอันตรายที่อาจเกิดขึ้น

ประเภทของรีเลย์ป้องกันไฟรั่ว มีหลัก ๆ ดังนี้:
  1. RCD แบบมาตรฐาน (Standard RCD):
    • ตรวจจับกระแสไฟฟ้าที่รั่วไปที่ดินหรือกราวด์ โดยสามารถตัดการทำงานของระบบไฟฟ้าได้ในกรณีที่มีกระแสไฟฟ้ารั่วออกจากวงจรมากกว่าค่าที่ตั้งไว้ เช่น 30 มิลลิแอมป์ (mA) เพื่อป้องกันการช็อตไฟฟ้า
  2. RCD แบบเลือก (Selective RCD):
    • ทำงานในลักษณะเดียวกับ RCD มาตรฐาน แต่มีการปรับตั้งเวลาในการทำงานเพื่อให้การตัดไฟในระบบไฟฟ้าหลายส่วนมีลำดับการทำงานที่ชัดเจน โดยไม่ให้เกิดการตัดไฟทั้งระบบพร้อมกัน
  3. RCCB (Residual Current Circuit Breaker):
    • ป็นรีเลย์ที่ใช้ในการตัดไฟอัตโนมัติเมื่อมีการตรวจจับกระแสไฟฟ้ารั่วในวงจร แต่ไม่สามารถป้องกันกระแสไฟฟ้าลัดวงจร (short circuit) ได้
  4. RCBO (Residual Current Breaker with Overload):
    • เป็นอุปกรณ์ที่รวมฟังก์ชันของ RCCB และ MCB (Miniature Circuit Breaker) ซึ่งจะตัดไฟในกรณีที่มีกระแสไฟฟ้ารั่วและกระแสเกิน (Overload) ทำให้มีการป้องกันทั้งไฟรั่วและไฟเกิน
ประเภทของ ELR:
  1. ELR แบบสัญญาณดิจิทัล (Digital ELR):
    ใช้เทคโนโลยีดิจิทัลในการตรวจจับกระแสไฟฟ้ารั่ว มีความแม่นยำสูงในการตรวจจับและสามารถปรับตั้งค่าต่าง ๆ ได้ง่ายกว่า
  2. ELR แบบอะนาล็อก (Analog ELR):
    ใช้หลักการวัดกระแสไฟฟ้าผ่านวงจรอิเล็กทรอนิกส์ที่สามารถแสดงผลได้ในรูปของเข็มหรือสัญญาณอื่น ๆ
  3. ELR แบบมีการหน่วงเวลา (Time Delay ELR):
    มีฟังก์ชันหน่วงเวลาในการตัดไฟ เมื่อเกิดกระแสไฟฟ้ารั่วบางครั้งอาจเกิดจากการทำงานปกติของอุปกรณ์ไฟฟ้า ดังนั้นการมีหน่วงเวลาเล็กน้อยจะช่วยป้องกันไม่ให้รีเลย์ทำงานผิดพลาด
