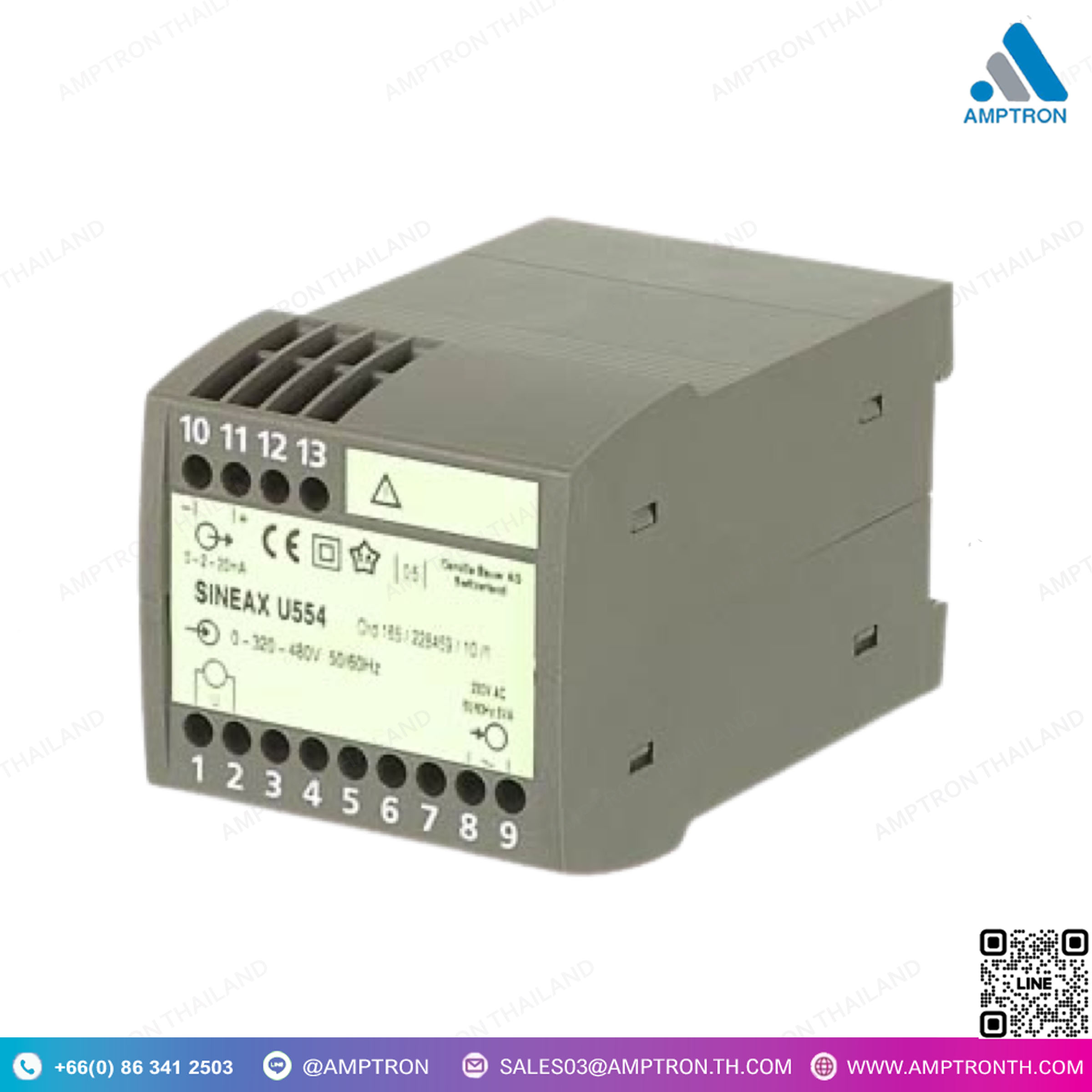

ทรานสดิวเซอร์วัดกระแสไฟฟ้า Current Transducer SINEAX U554
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : SINEAX U554
Size : 70x70x114mm (WxHxD)

• วิธีการวัด: วิธีการวัดแบบลอการิธึม (logarithmic measuring method)
• อินพุตการวัด: แรงดันไฟฟ้ากระแสสลับไซนัสหรือมีการบิดเบือน, การวัด TRMS
แรงดันอินพุต: 0.. 20 ถึง 0.. 690 V
• เอาท์พุตการวัด: ยูนิโปลาและไลฟ์-ซีโร่ ค่าการเอาท์พุตจาก 0.. 1.0 ถึง 0.. 20 mA หรือ ไลฟ์-ซีโร่ จาก 0.2.. 1 ถึง 4.. 20 mA, หรือจาก 0.. 1 ถึง 0.. 10 V หรือ ไลฟ์-ซีโร่ จาก 0.2.. 1 ถึง 2.. 10 V
• ลักษณะพิเศษ: มีช่วงแรงดันขยายหรือขยายค่าในช่วงค่าต่ำสุดหรือสูงสุด
• แหล่งจ่ายไฟ: แหล่งจ่ายไฟเสริม AC หรือแหล่งจ่ายไฟ AC-DC แบบรวมที่มีช่วงความทนทานกว้าง
• ตัวเรือนสำหรับการติดตั้งบนรางท็อปแฮต
• ความแม่นยำ (ตามมาตรฐาน EN 60688) คลาส 0.5
• IP 40, ตัวเรือน (สายทดสอบ, EN 60 529) IP 20, ขั้วต่อ (นิ้วทดสอบ, EN 60 529)
• อุณหภูมิในการทำงาน: –10 ถึง +55 °C
• รายงานการทดสอบที่เลือกได้

DESCRIPTION

• Measuring method: logarithmic measuring method
• Measurement input: sinusoidal or distorted alternating voltage, TRMS measurement Input voltage: 0.. 20 to 0.. 690 V
• Measurement output: unipolar and live-zero output quantities from 0.. 1.0 to 0.. 20 mA or live-zero from 0.2.. 1 to 4.. 20 mA, or from 0.. 1 to 0.. 10 V or live-zero from 0.2.. 1 to 2.. 10 V
• Characteristics as expanded voltage scale or expanded primary value scale at the lower or upper range
• Power supply: AC auxiliary power, or integrated AC-DC power pack with large tolerance range
• Housing for top-hat rail mounting
• Accuracy (acc. to EN 60688) class 0.5
• IP 40, housing (test wire, EN 60 529) IP 20, terminals (test finger, EN 60 529)
• Operating temperature: –10 to + 55 °C
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
