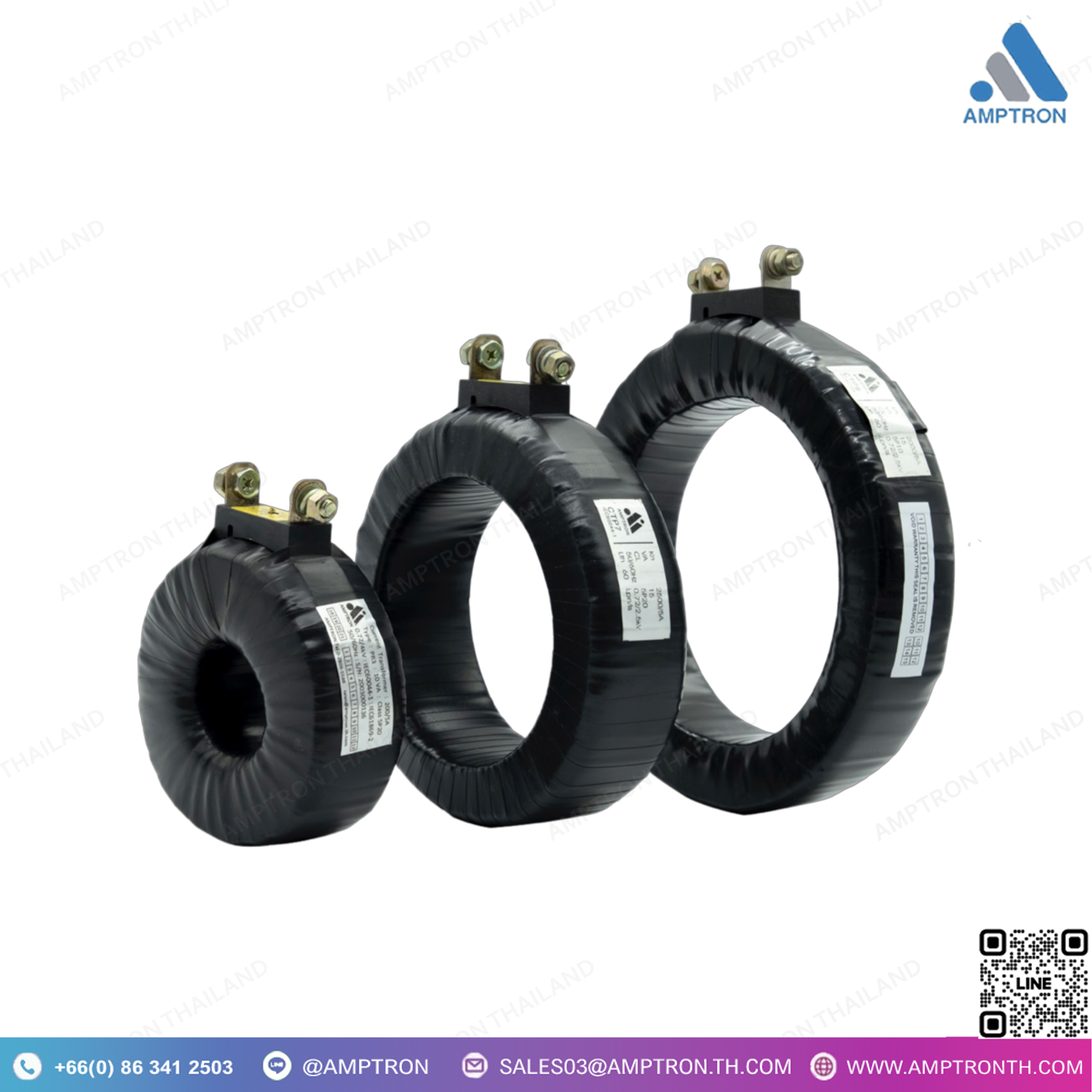

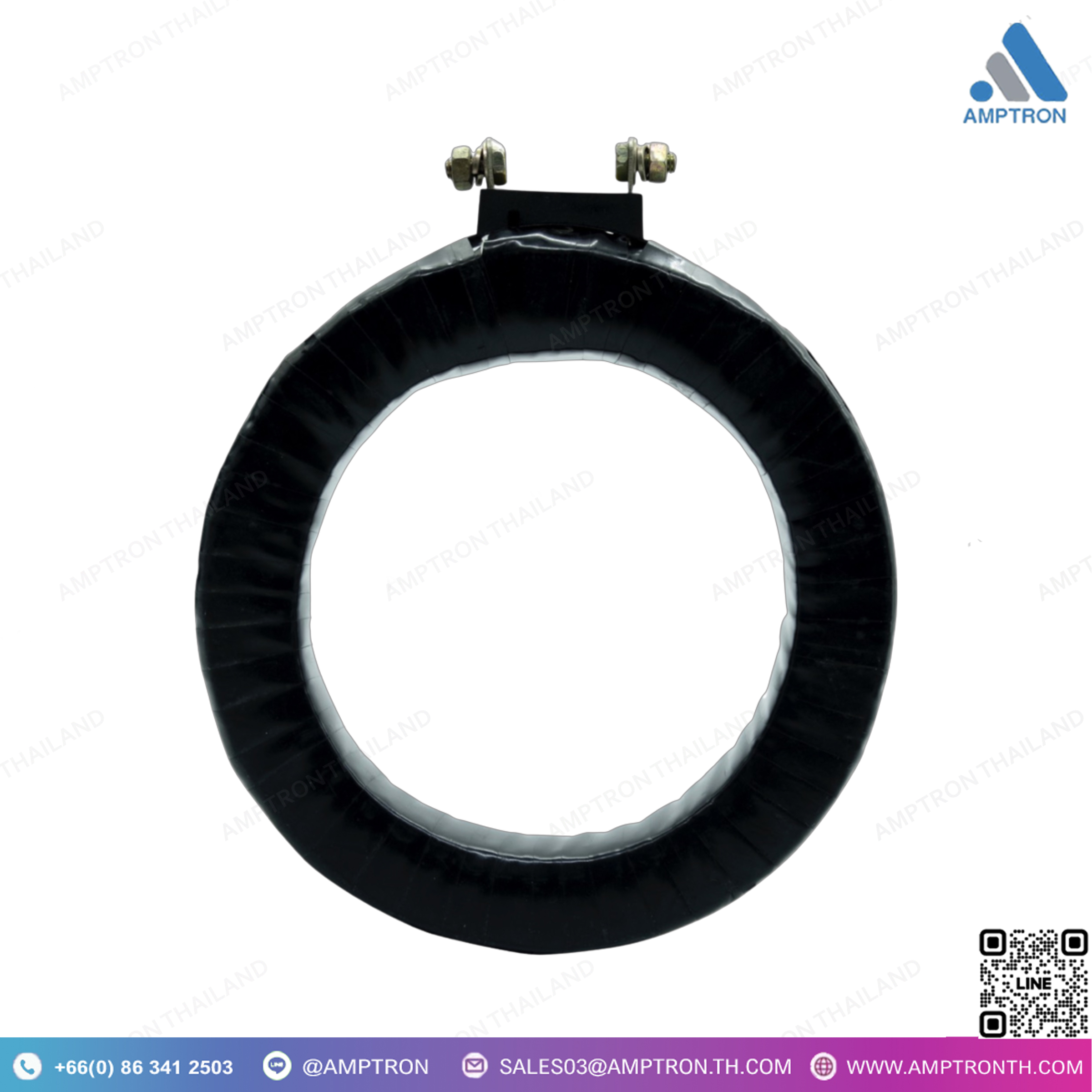

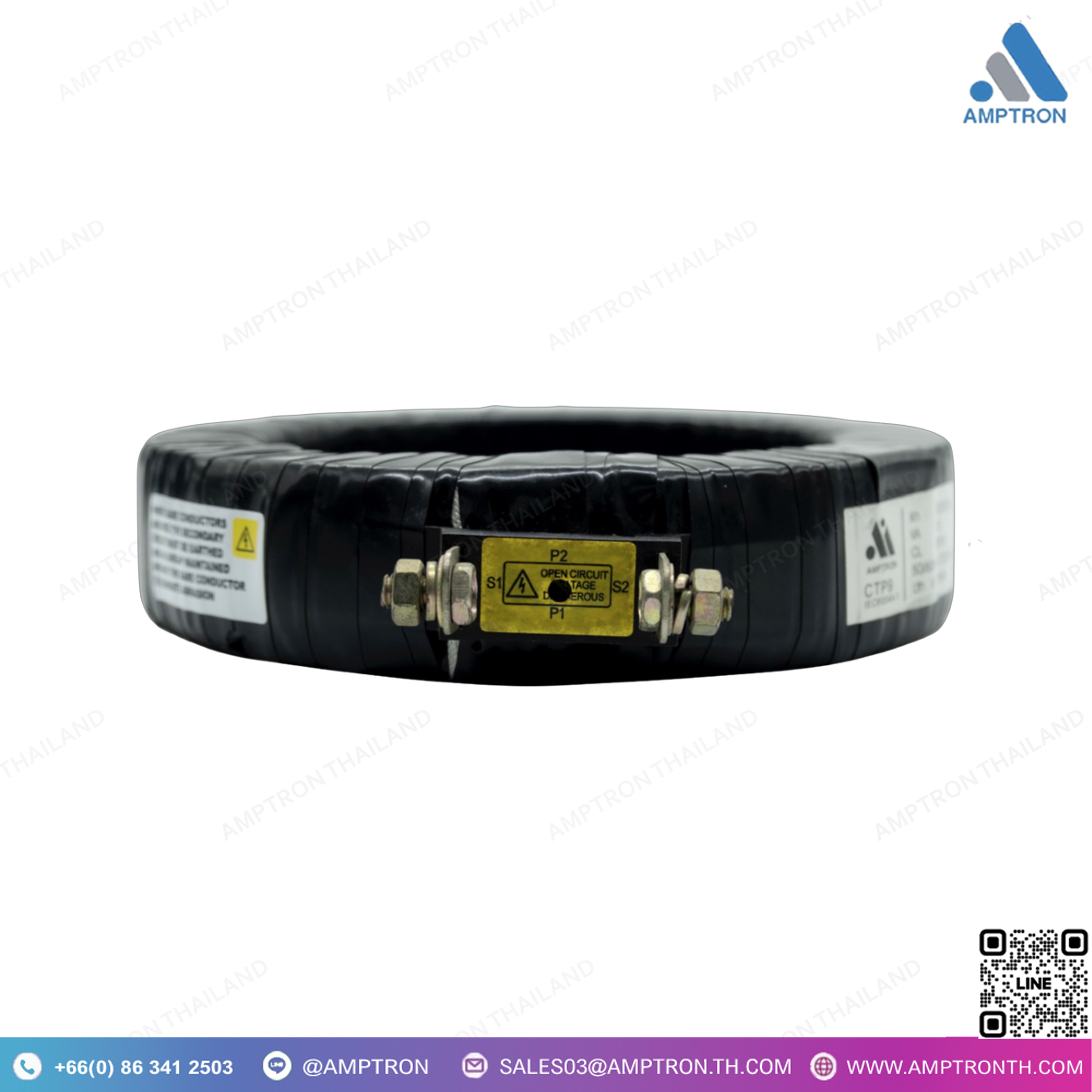

Current Transformer หม้อแปลงวัดกระแสไฟฟ้า รุ่น PS

Current Transformer หม้อแปลงวัดกระแสไฟฟ้า รุ่น PS
Brand : Ai
Model : PS1, PS2, PS3, PS4, PS5, PS6, PS7, PS8, PS9, PS10, PS11
Size : N/A

• หม้อแปลงวัดกระแสไฟฟ้าชนิดธรรมดา แบบวงกลม ตัวอุปกรณ์หุ้มด้วยเทปฉนวนไฟฟ้าโดยเฉพาะจาก 3M CT/5A หรือ CT/1A
• คลาส0.2, 0.2s, 0.5, 0.5s และคลาส1.0
• เป็นซีทีสำหรับรีเลย์ป้องกันหรือระบบป้องกันที่ความเที่ยงตรง Class 5P5, 5P10, 10P10, 5P20
• มาตรฐาน IEC60044-1, IEC61869-2, IEC185, IEEE/ANSI C57.13, BS3938, DIN42600
• ทำงานที่แรงดัน0.72kV อุณหภูมิ -10…70°C
• ช่วงไดนามิกกว้างเป็นวัสดุระดับพรีเมี่ยมที่นำไปสู่ความแม่นยำสูง
• เป็นฉนวนประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ความปลอดภัยสูงโดยกระแสด้านสูงและต่ำออกแบบให้แยกออกจากกัน
• ทนไฟ ห่อด้วยเทปพิเศษที่เป็นสารกันไฟ
• ทนกระแทก พร้อมเทอร์มินอลขนาดใหญ่ อายุการใช้งานยาวนาน
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

Facebook
Email
LinkedIn

Current Transformer หม้อแปลงวัดกระแสไฟฟ้า รุ่น PS
Brand : Ai
Model : PS1, PS2, PS3, PS4, PS5, PS6, PS7, PS8, PS9, PS10, PS11
Size : N/A

• หม้อแปลงวัดกระแสไฟฟ้าชนิดธรรมดา แบบวงกลม ตัวอุปกรณ์หุ้มด้วยเทปฉนวนไฟฟ้าโดยเฉพาะจาก 3M CT/5A หรือ CT/1A
• คลาส0.2, 0.2s, 0.5, 0.5s และคลาส1.0
• เป็นซีทีสำหรับรีเลย์ป้องกันหรือระบบป้องกันที่ความเที่ยงตรง Class 5P5, 5P10, 10P10, 5P20
• มาตรฐาน IEC60044-1, IEC61869-2, IEC185, IEEE/ANSI C57.13, BS3938, DIN42600
• ทำงานที่แรงดัน0.72kV อุณหภูมิ -10…70°C
• ช่วงไดนามิกกว้างเป็นวัสดุระดับพรีเมี่ยมที่นำไปสู่ความแม่นยำสูง
• เป็นฉนวนประเภทโพลีเอสเตอร์ ยูริเทน อีพอคซี่ เมราไมน์ และพินอลเรซิน ซึ่งสามารถทนอุณหภูมิได้สูงสุดถึง 120 °C
• ความปลอดภัยสูงโดยกระแสด้านสูงและต่ำออกแบบให้แยกออกจากกัน
• ทนไฟ ห่อด้วยเทปพิเศษที่เป็นสารกันไฟ
• ทนกระแทก พร้อมเทอร์มินอลขนาดใหญ่ อายุการใช้งานยาวนาน
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม

DESCRIPTION

• Tape wrapping ring current transformer 5A or 1A, Others by request
• Metering class 0.2, 0.2s, 0.5, 0.5s , 1.0
• Protection class 5P5, 5P10, 10P10, 5P20
• According to IEC60044-1, IEC61869-2, IEC185, IEEE/ANSI C57.13, BS3938, DIN42600
• Accuracy Response Ranges 5%…120% According to IEC60044-1, IEC61869-2 With Overload 150%
• Operating voltage 0.72kV, Temperature range -10°C to 70°C
• Wide dynamic range as premium material leading to high accuracy, high linearity
• Insulation class E thermal 120°C, Tropicalized design
• Rugged Structure, Fine Construction, Neat Assembled Unaffected from Vibration
• High safety which is high and low current are absolute isolated from inside to outside
• Designed completely isolation between primary – secondaries cores – full seal enclosure
• Fire resistance, Flame retardant special tape Wrapping
• High impact, Bulk head mounting, Long life storage degrade solderability
• Optional test report
• CUSTOM MADE available ,more detail see ordering information. Tel : 0863412503

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
 หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

    1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
    2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
    3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

    • สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
    • ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
