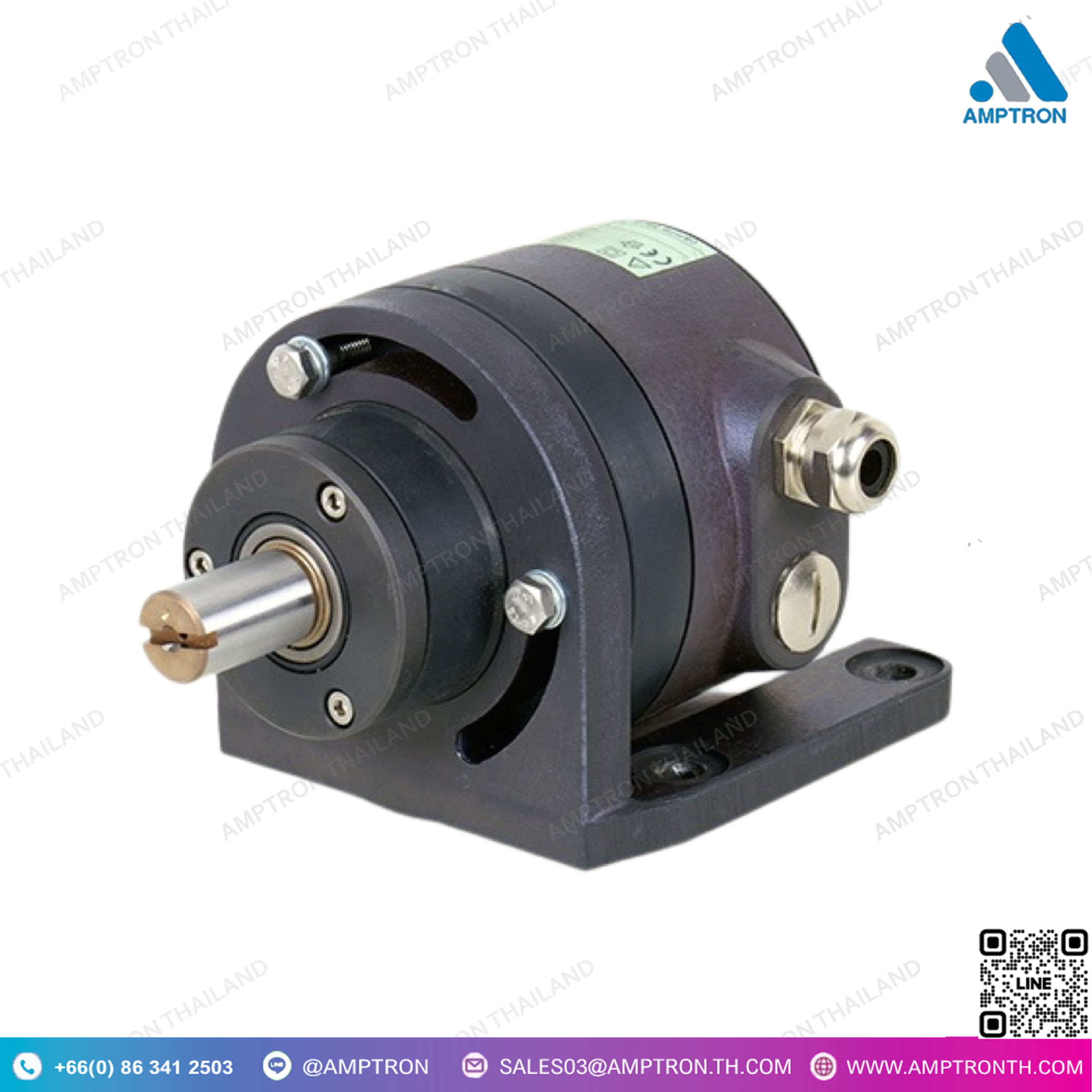

เครื่องส่งสัญญาณแบบโปรแกรมได้ KINAX WT717 สำหรับตำแหน่งมุม
Brand : CAMILLE BAUER
Catalog : Google Drive
Model : KINAX WT717
Size : N/A

• ระบบไร้สัมผัสที่จดสิทธิบัตร ใช้งานได้โดยไม่มีการสึกหรอ
• ช่วงการวัด ทิศทางการหมุน ลักษณะการทำงาน การเปลี่ยนแปลงเอาต์พุต และฟังก์ชันอื่นๆ สามารถตั้งโปรแกรมได้ผ่าน PC: ช่วยในการวางแผนและการทำงานโครงการ ลดระยะเวลาในการจัดส่ง และลดปริมาณสินค้าคงคลัง
• ช่วงการวัดมุมการหมุน: 0°…10° ถึง 0°…50° หรือ 0°…50° ถึง 0°…350°
• เอาต์พุตการวัด (วงจรการวัด/วงจรจ่ายไฟ) ใช้การเชื่อมต่อแบบ 2 สาย (สัญญาณ 4 ถึง 20 mA)
• การจำลองค่าที่วัดได้ช่วยทดสอบวงจรควบคุมต่อไป วงจรควบคุมหรือวงจรการวัดในระหว่างการติดตั้ง
• แสดงค่าที่วัดได้ในปัจจุบันและแสดงผลกราฟิกบนหน้าจอในระยะเวลานาน
• การปรับตำแหน่งทางกลและการปรับละเอียดของเอาต์พุตอนาล็อก จุดเริ่มต้นและช่วงการวัดสามารถตั้งค่าได้โดยอิสระ
• ลักษณะการเอาต์พุตที่ตั้งโปรแกรมได้: แบบเชิงเส้น, ลักษณะ V หรือเส้นโค้งการเสมือนเชิงเส้นที่เลือกได้เอง
• อุปกรณ์ติดตั้งบนผิวในตู้ที่ทนทาน (IP67): ทนต่อการสั่นสะเทือนและแรงกระแทก

DESCRIPTION

“Transmitter with contactless, capacitive scanning system for detecting the angular position of a shaft.

A DC signal of 4..20mA, which is proportional to the measured value, is available at the measuring output. Due to its robust design, it is preferably used in large machinery and shipbuilding, in transport vehicle construction and in the chemical industry.”

• Patented contactless capacitive system, wear-free
• Measuring range, direction of rotation, characteristics, output changeover and other functions can be programmed via PC: facilitates planning and project work, short lead times, minimal inventory
• Angle of rotation measuring range: 0°…10° to 0°…50° or 0°…50° to 0°…350°
• Measurement output (measuring/supply circuit) utilizes 2-wire connection (4 to 20 mA signal)
• Simulation of measured value allows to test subsequent control circuits, control loops or measuring circuits during installation
• Display of present measurands and graphical representation on screen for longer time periods
• Adjustment of mechanical position and fine adjustment of the analog output, zero point and span may be set independently
• Programmable output characteristics: linear, V-characteristic or freely selectable linearization curve
• Shaft can be turned through full, no damage occurs even if the upper limit value of the measuring range is exceeded
• Serial interface
• Permissible static load on the shaft: max. 1000 N (radial), max. 500 N (axial)
• Surface mounting device in rugged housing (IP67): vibration and shock resistant
