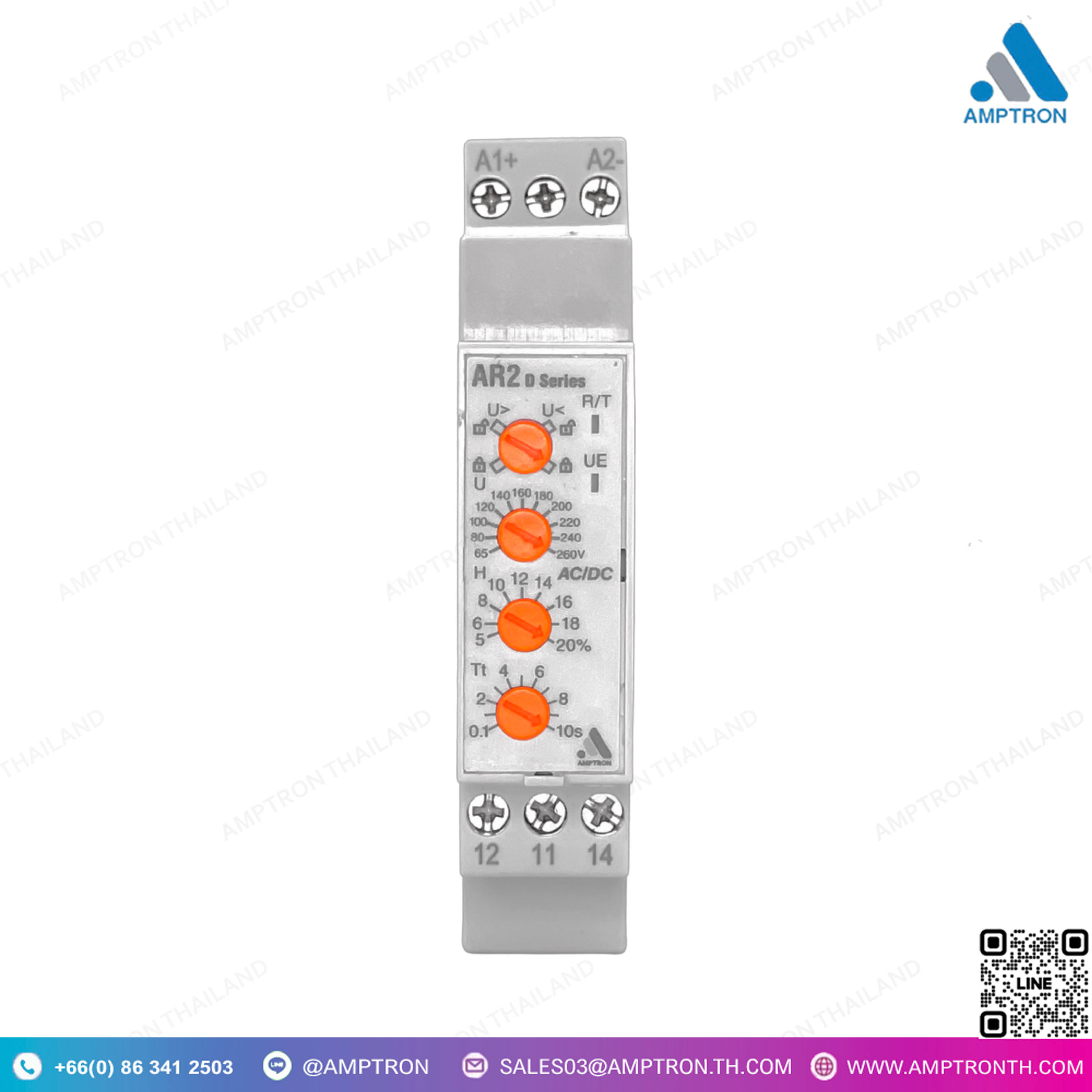

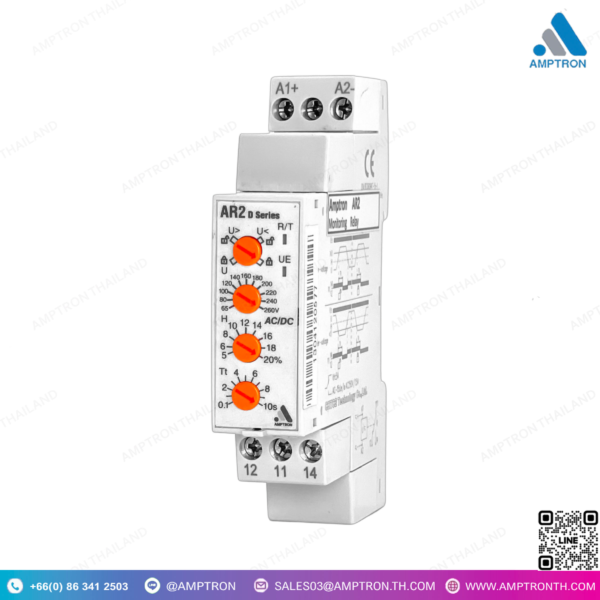

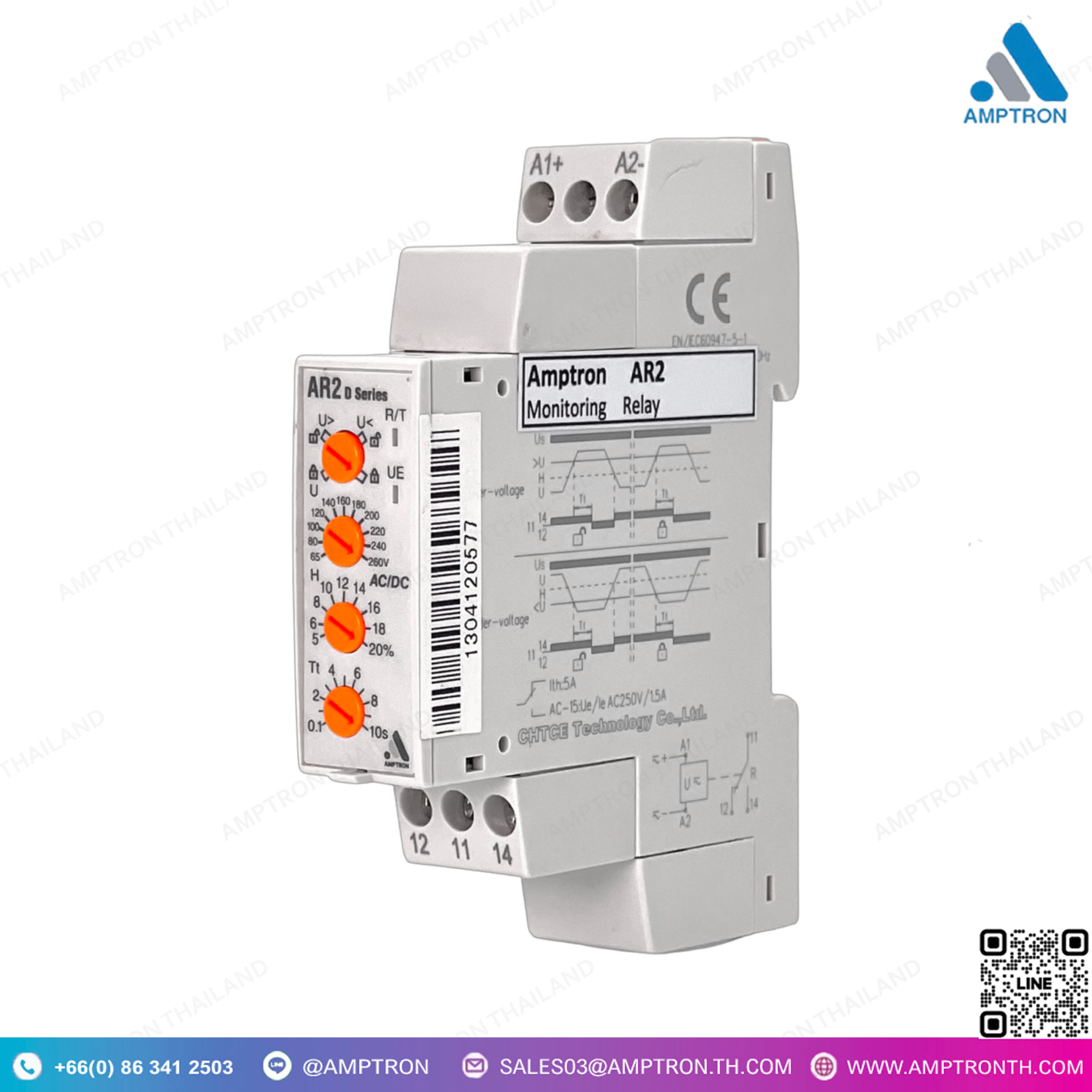

Monitoring Relays AR2 รีเลย์ตรวจจับไฟตก ไฟเกิน D Series
Brand : Ai
Catalog : Google Drive
Model : MDR
Size : 50x84x135 mm
• AC หรือ DC: 0-60mV, 0-10V, 0-60V, 0-600V, 0-1000V
• AC หรือ DC: 0-200uA, 0-200mA, 4-20mA, 200mA 0-5A
• Potentiometer : 1k, 10k, 1M หรือตามคำขอ
• ความต้านทาน: 10Ω, 100Ω, 1000Ω, 100kΩ หรือตามคำขอ
• PT100 : 100⁰C, 200⁰C, 400⁰C หรือตามคำขอ
• แสดงผล: LED 5 หลัก, ความสูง 10.16 มม. / 0.4
• แหล่งจ่ายไฟ : AC/DC 100-240V ±10% 5VA
: DC 24V ±10% 5VA”
• อุณหภูมิในการทำงาน: 0⁰C ถึง 55⁰C
• วัสดุทนทาน ไม่ลามไฟ ตามมาตรฐาน UL-94V0
DESCRIPTION
• AC or DC : 0-60mV, 0-10V, 0-60V, 0-600V, 0-1000V
• AC or DC : 0-200uA, 0-200mA, 4-20mA, 200mA 0-5A
• Potentiometer : 1k, 10k, 1M or request
• Resistance : 10Ω, 100Ω, 1000Ω, 100kΩ or refquest
• PT100 : 100⁰C, 200⁰C, 400⁰C or refquest
• Display : LED 5digits, Height 10.16mm. / 0.4
• Power supply : AC/DC 100-240V ±10% 5VA
: DC 24V ±10% 5VA”
• Operating temperature : 0⁰C to +55 ⁰C
• Material : PC no flammable UL94 V-0
• Accuracy : ±0.2%FS ±1Digits
• Protection IP62 front panel; IP20 terminals
• Optional test report
• More detail see ordering information. Tel : 0863412503
Monitoring Relays คืออะไร มีกี่แบบ
Monitoring Relays หรือ รีเลย์ตรวจสอบ (มอนิเตอร์ริ่งรีเลย์) เป็นอุปกรณ์ไฟฟ้าที่ใช้ในการตรวจสอบค่าพารามิเตอร์ต่างๆ ของระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และความสมดุลของเฟส เพื่อให้แน่ใจว่าระบบไฟฟ้าทำงานภายใต้เงื่อนไขที่ปลอดภัย หากค่าพารามิเตอร์เกินหรือผิดปกติจากขอบเขตที่กำหนดไว้ Monitoring Relay จะสั่งหยุดการทำงานของระบบหรือแจ้งเตือนผู้ดูแล
ประโยชน์ของ Monitoring Relays
- ป้องกันความเสียหาย: ช่วยป้องกันความเสียหายต่ออุปกรณ์และเครื่องจักรจากการทำงานที่อยู่นอกพิกัด เช่น ไฟฟ้าตกหรือไฟฟ้าเกิน
- เพิ่มความปลอดภัย: ระบบจะหยุดทำงานโดยอัตโนมัติเมื่อเกิดความผิดปกติ ทำให้ลดความเสี่ยงต่ออุปกรณ์และบุคลากร
- ช่วยยืดอายุการใช้งานอุปกรณ์: ช่วยควบคุมการทำงานของระบบให้อยู่ในพิกัดที่เหมาะสม
ประเภทของ Monitoring Relays
Monitoring Relays สามารถแบ่งออกได้หลายประเภทตามการทำงาน ดังนี้:
- Voltage Monitoring Relays (รีเลย์ตรวจสอบแรงดันไฟฟ้า)
- ตรวจสอบระดับแรงดันไฟฟ้าในระบบไฟฟ้า หากแรงดันเกินหรือแรงดันตก (Overvoltage/Undervoltage) รีเลย์จะสั่งการให้หยุดการทำงานของระบบเพื่อป้องกันอุปกรณ์เสียหาย
- ใช้ในระบบไฟฟ้าที่ต้องการควบคุมแรงดันให้คงที่ เช่น ในโรงงานหรือระบบโครงข่ายไฟฟ้า
- Current Monitoring Relays (รีเลย์ตรวจสอบกระแสไฟฟ้า)
- ตรวจสอบกระแสไฟฟ้าที่ไหลในระบบ หากมีการใช้กระแสเกิน (Overcurrent) หรือกระแสตก รีเลย์จะสั่งหยุดการทำงานเพื่อป้องกันอุปกรณ์
- เหมาะสำหรับการตรวจสอบกระแสในมอเตอร์หรือเครื่องจักรที่มีการใช้พลังงานสูง
- Phase Monitoring Relays (รีเลย์ตรวจสอบเฟส)
- ตรวจสอบความสมดุลและลำดับของเฟสในระบบไฟฟ้า 3 เฟส หากลำดับเฟสผิดหรือเฟสไม่สมดุล (Phase failure/Phase loss) จะหยุดการทำงานของระบบทันที
- ใช้ในระบบไฟฟ้า 3 เฟส เพื่อป้องกันมอเตอร์จากการทำงานผิดปกติหรือความเสียหายที่อาจเกิดจากการสูญเสียเฟส
- Frequency Monitoring Relays (รีเลย์ตรวจสอบความถี่)
- ตรวจสอบความถี่ของกระแสไฟฟ้าในระบบ ซึ่งปกติควรจะอยู่ที่ 50 หรือ 60 Hz หากความถี่สูงหรือต่ำกว่าขอบเขตที่กำหนดไว้ รีเลย์จะสั่งหยุดระบบ
- เหมาะสำหรับระบบไฟฟ้าที่ต้องการความเสถียรในด้านความถี่ เช่นในโครงข่ายไฟฟ้าหรืออุปกรณ์ที่มีความละเอียดอ่อน
- Temperature Monitoring Relays (รีเลย์ตรวจสอบอุณหภูมิ)
- ใช้ในการตรวจสอบอุณหภูมิในอุปกรณ์ต่างๆ เช่น มอเตอร์ หม้อแปลง หรือเครื่องจักร หากอุณหภูมิสูงเกินไป รีเลย์จะสั่งหยุดระบบ
- ช่วยป้องกันความเสียหายจากความร้อนเกิน (Overheating)
- Power Factor Monitoring Relays (รีเลย์ตรวจสอบตัวประกอบกำลังไฟฟ้า)
- ตรวจสอบค่าตัวประกอบกำลังไฟฟ้า (Power Factor) ซึ่งเป็นตัวบ่งชี้ถึงประสิทธิภาพการใช้พลังงานในระบบ หากค่าตัวประกอบกำลังต่ำเกินไป รีเลย์จะเตือนหรือสั่งหยุดการทำงาน
