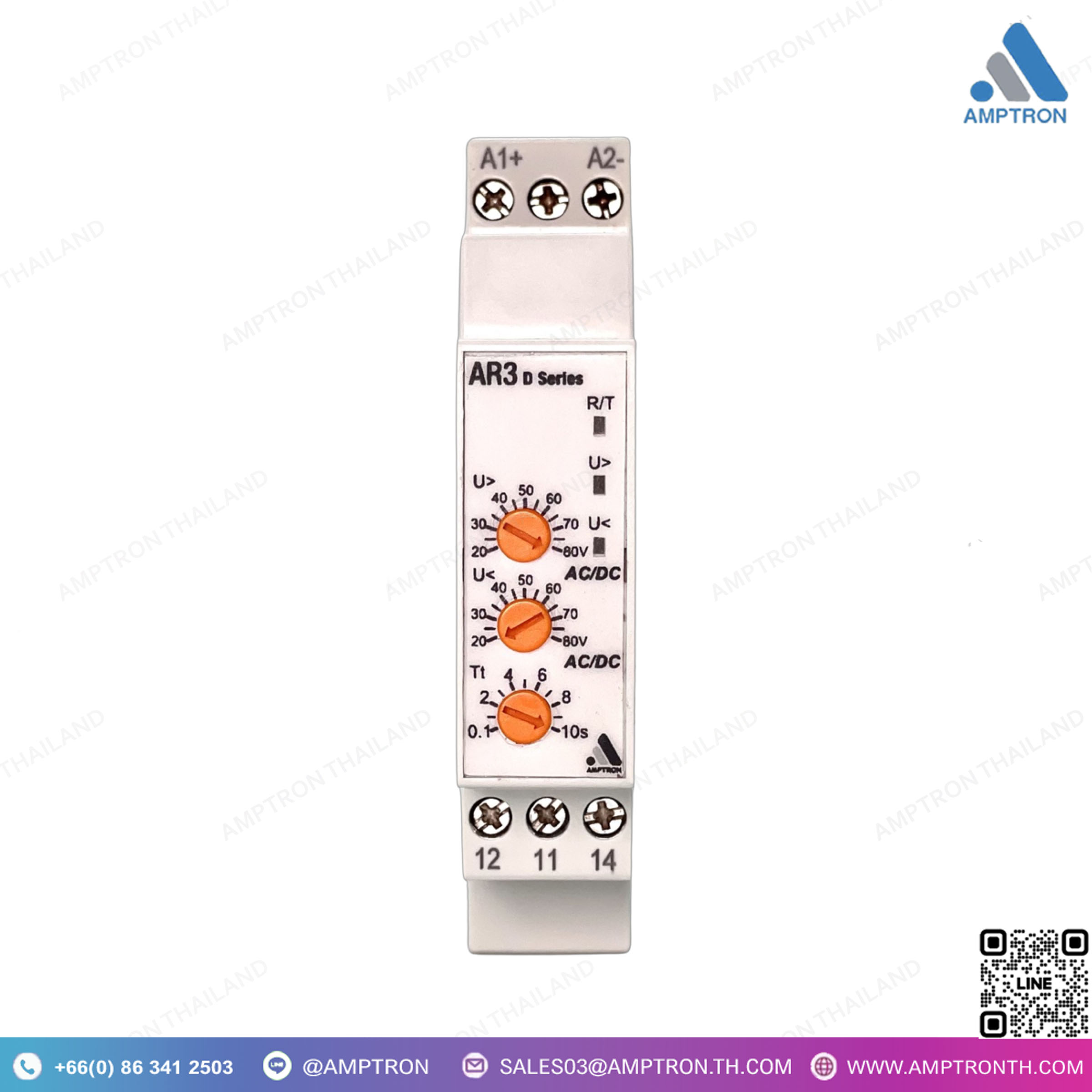

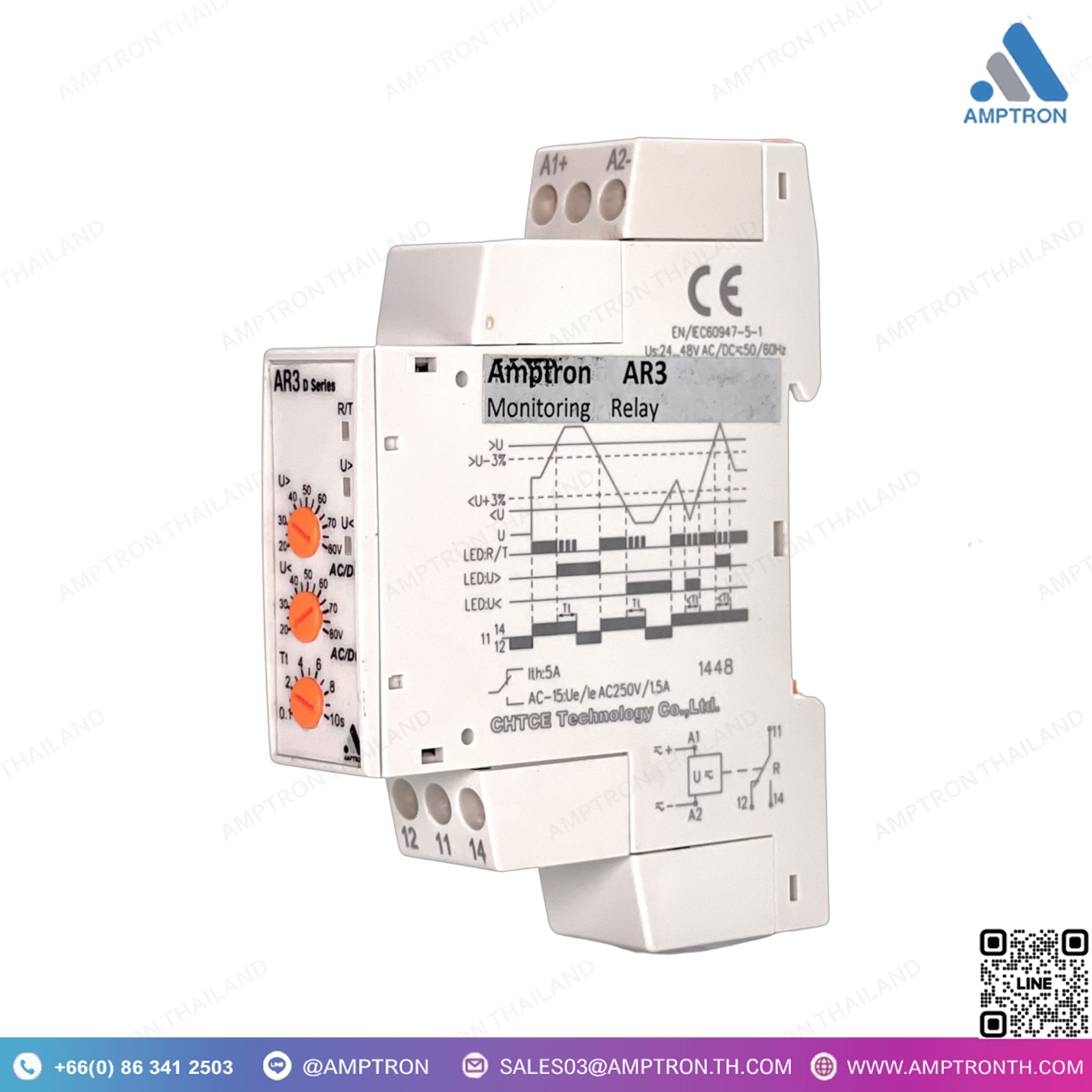

Monitoring Relays AR3 รีเลย์ตรวจจับไฟตก ไฟเกิน D Series
Brand : Ai
Catalog : Google Drive
Model : AR1, AR2, AR3, AR4, AR5, AR6, AR7
Size : N/A
• ควบคุมแรงดันไฟจ่ายเอง (การวัด True RMS)
• การระบุแรงดันไฟฟ้าเกิน, แรงดันต่ำ
• เมื่อเฟสล้มเหลว ลำดับเฟส และการระบุความไม่สมดุล
• การตั้งค่าสำหรับแรงดันเกินและแรงดันต่ำสามารถตั้งค่าแยกกันได้
• ตัวแปรหน่วงเวลาระหว่าง 0.1~10s
• ความแม่นยำในการวัดแรงดันไฟฟ้า <=1%
• สถานะการควบคุมจะแสดงโดยไฟ LED
• การสูญเสียความเป็นกลาง
• ความถี่ 50/60Hz
• รีเลย์เอาต์พุต 1CO หรือ 2CO
• การติดตั้งด้วยราง DIN ขนาด 35 มม. เท่านั้น
DESCRIPTION
• Controls its own supply voltage (True RMS measurement)
• Identification of over-voltage, under-voltage
• With phase failure, phase sequence and asymmetry identification
• Setting values for overvoltage and undervoltage can be set separately
• Time delay variable between 0.1~10s
• Voltage measurement accuracy <=1%
• Control status is indicated by a LEDs
• Loss of neutral
• Measuring frequency 50/60Hz
• Relay output contacts 1CO or 2CO
• Wall mounting is accomplished with a 35 mm DIN rail as a rule
• Optional test report
• More detail see ordering information. Tel : 0863412503
Monitoring Relays คืออะไร มีกี่แบบ
Monitoring Relays หรือ รีเลย์ตรวจสอบ (มอนิเตอร์ริ่งรีเลย์) เป็นอุปกรณ์ไฟฟ้าที่ใช้ในการตรวจสอบค่าพารามิเตอร์ต่างๆ ของระบบไฟฟ้า เช่น แรงดัน กระแส ความถี่ และความสมดุลของเฟส เพื่อให้แน่ใจว่าระบบไฟฟ้าทำงานภายใต้เงื่อนไขที่ปลอดภัย หากค่าพารามิเตอร์เกินหรือผิดปกติจากขอบเขตที่กำหนดไว้ Monitoring Relay จะสั่งหยุดการทำงานของระบบหรือแจ้งเตือนผู้ดูแล
ประโยชน์ของ Monitoring Relays
- ป้องกันความเสียหาย: ช่วยป้องกันความเสียหายต่ออุปกรณ์และเครื่องจักรจากการทำงานที่อยู่นอกพิกัด เช่น ไฟฟ้าตกหรือไฟฟ้าเกิน
- เพิ่มความปลอดภัย: ระบบจะหยุดทำงานโดยอัตโนมัติเมื่อเกิดความผิดปกติ ทำให้ลดความเสี่ยงต่ออุปกรณ์และบุคลากร
- ช่วยยืดอายุการใช้งานอุปกรณ์: ช่วยควบคุมการทำงานของระบบให้อยู่ในพิกัดที่เหมาะสม
ประเภทของ Monitoring Relays
Monitoring Relays สามารถแบ่งออกได้หลายประเภทตามการทำงาน ดังนี้:
- Voltage Monitoring Relays (รีเลย์ตรวจสอบแรงดันไฟฟ้า)
- ตรวจสอบระดับแรงดันไฟฟ้าในระบบไฟฟ้า หากแรงดันเกินหรือแรงดันตก (Overvoltage/Undervoltage) รีเลย์จะสั่งการให้หยุดการทำงานของระบบเพื่อป้องกันอุปกรณ์เสียหาย
- ใช้ในระบบไฟฟ้าที่ต้องการควบคุมแรงดันให้คงที่ เช่น ในโรงงานหรือระบบโครงข่ายไฟฟ้า
- Current Monitoring Relays (รีเลย์ตรวจสอบกระแสไฟฟ้า)
- ตรวจสอบกระแสไฟฟ้าที่ไหลในระบบ หากมีการใช้กระแสเกิน (Overcurrent) หรือกระแสตก รีเลย์จะสั่งหยุดการทำงานเพื่อป้องกันอุปกรณ์
- เหมาะสำหรับการตรวจสอบกระแสในมอเตอร์หรือเครื่องจักรที่มีการใช้พลังงานสูง
- Phase Monitoring Relays (รีเลย์ตรวจสอบเฟส)
- ตรวจสอบความสมดุลและลำดับของเฟสในระบบไฟฟ้า 3 เฟส หากลำดับเฟสผิดหรือเฟสไม่สมดุล (Phase failure/Phase loss) จะหยุดการทำงานของระบบทันที
- ใช้ในระบบไฟฟ้า 3 เฟส เพื่อป้องกันมอเตอร์จากการทำงานผิดปกติหรือความเสียหายที่อาจเกิดจากการสูญเสียเฟส
- Frequency Monitoring Relays (รีเลย์ตรวจสอบความถี่)
- ตรวจสอบความถี่ของกระแสไฟฟ้าในระบบ ซึ่งปกติควรจะอยู่ที่ 50 หรือ 60 Hz หากความถี่สูงหรือต่ำกว่าขอบเขตที่กำหนดไว้ รีเลย์จะสั่งหยุดระบบ
- เหมาะสำหรับระบบไฟฟ้าที่ต้องการความเสถียรในด้านความถี่ เช่นในโครงข่ายไฟฟ้าหรืออุปกรณ์ที่มีความละเอียดอ่อน
- Temperature Monitoring Relays (รีเลย์ตรวจสอบอุณหภูมิ)
- ใช้ในการตรวจสอบอุณหภูมิในอุปกรณ์ต่างๆ เช่น มอเตอร์ หม้อแปลง หรือเครื่องจักร หากอุณหภูมิสูงเกินไป รีเลย์จะสั่งหยุดระบบ
- ช่วยป้องกันความเสียหายจากความร้อนเกิน (Overheating)
- Power Factor Monitoring Relays (รีเลย์ตรวจสอบตัวประกอบกำลังไฟฟ้า)
- ตรวจสอบค่าตัวประกอบกำลังไฟฟ้า (Power Factor) ซึ่งเป็นตัวบ่งชี้ถึงประสิทธิภาพการใช้พลังงานในระบบ หากค่าตัวประกอบกำลังต่ำเกินไป รีเลย์จะเตือนหรือสั่งหยุดการทำงาน
