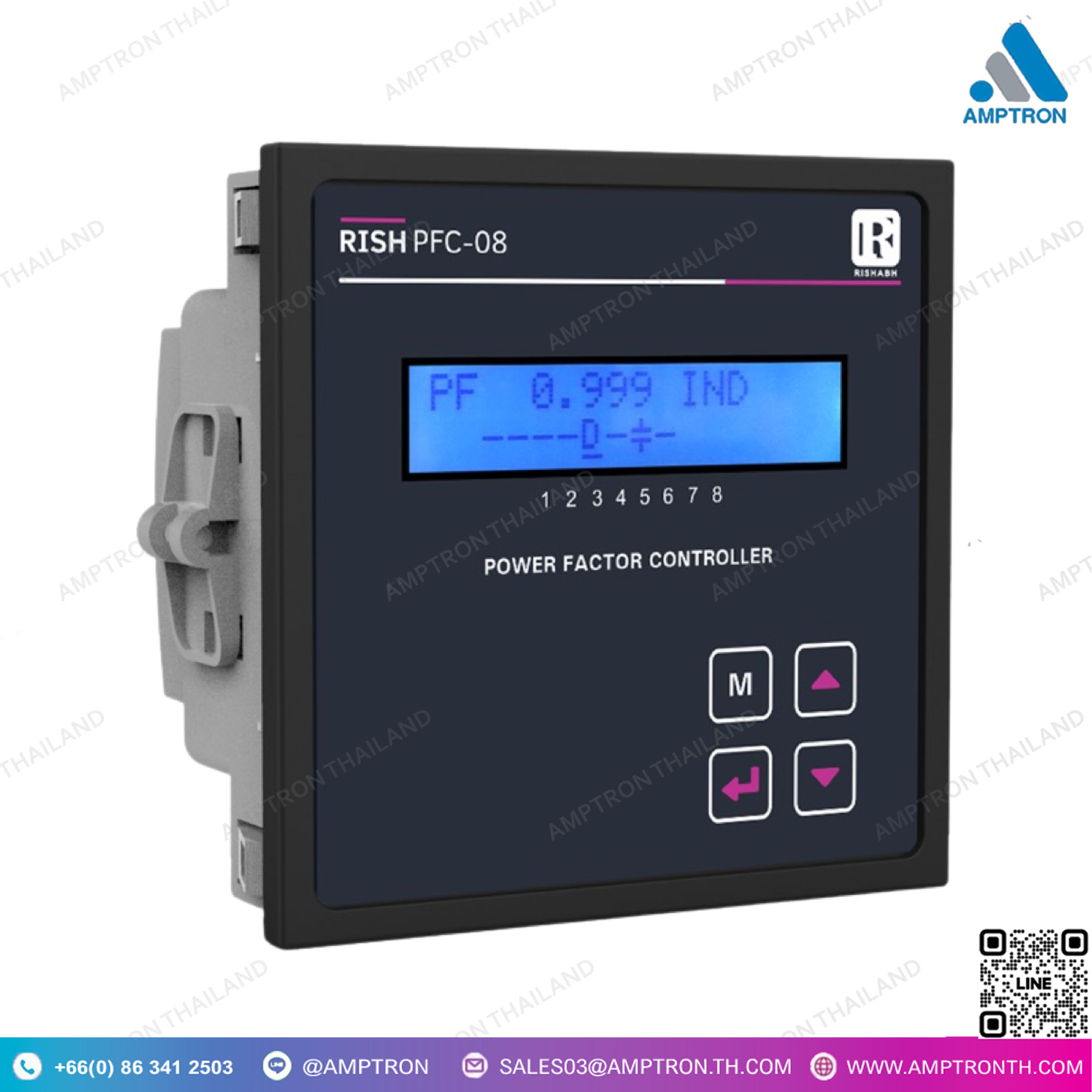

ควบคุมพาวเวอร์แฟคเตอร์ Power Factor Controller RISH PFC 08
Brand : RISHABH
Catalog : Google Drive
Model : RISH PFC 08
Size : 96 x 96 x 55 mm
ฟังก์ชันการเริ่มต้นอัตโนมัติ:
– จำนวนตัวเก็บประจุที่เชื่อมต่อ (จำนวนตัวเก็บประจุ)
– ค่าตัวเก็บประจุ kvar
– มุมการแก้ไขเฟส
ผลลัพธ์ของการควบคุม:
• ตัวควบคุมมีให้เลือกในตัวเลือกเอาต์พุตพื้นฐาน 4,6,8 เลือกตัวเก็บประจุเอาต์พุตแต่ละตัวสามารถกำหนดค่าเป็น ON แบบถาวรได้
(ค่าชดเชยคงที่) , ปิดถาวร (Faulty Bank) , โหมดอัตโนมัติ
โหมดด้วยตนเอง:
• ตัวควบคุมมีฟังก์ชันการทำงานด้วยตนเองสำหรับการเชื่อมต่อธนาคาร/การตัดการเชื่อมต่อที่ใช้เพื่อวัตถุประสงค์ในการวินิจฉัย
ฟังก์ชันการทำงานแบบทดสอบ:
• ในการวัดค่า kVAr ของฟังก์ชันการทำงานทดสอบแบงค์คอนเดนเซอร์ที่เชื่อมต่อแล้ว ธนาคารจะเชื่อมต่อและตัดการเชื่อมต่อ
การเปลี่ยนแปลงตามลำดับและมีประสิทธิภาพใน PF ที่เฝ้าดูเพื่อคำนวณค่าธนาคารของตัวเก็บประจุ
• กระแสป้อนที่ระบุ 1A / 5AAC
• แรงดันไฟฟ้าขาเข้า (ACRMS) 240 โวลต์
• ช่วงแรงดันไฟฟ้ากระแสสลับ 110 VAC ถึง 550 VAC
• ช่วงความถี่แหล่งจ่าย AC 40 ถึง 70 Hz
• การปฏิบัติตามมาตรฐานความปลอดภัยระหว่างประเทศ IEC 61010-1- 2001
Description
Autoinitialisation Function:
“- Number of capacitors connected ( Capacitor bank count )
– Capacitor kvar value
– Phase correction angle”
Control Output:
• Controller is available in basic 4 ,6 , 8 output option Selectively each output capacitor can be configured as permanently ON
(Fixed compensation) ,Permanently Off (Faulty Bank) ,Auto mode.
Manual Mode:
• Controller has manual function for bank connection / disconnection that is used for diagnosis purpose.
Test Run Function:
• To measure kVAr value of connected capacitor bank test run function is used. banks are connected and disconnected
sequentially and effective change in PF monitored so to calculate capacitor bank value
• Nominal input current 1A / 5A AC
• Nominal input voltage (AC RMS) 240 V
• AC supply voltage range 110 V AC to 550 VAC
• AC supply frequency range 40 to 70 Hz
• Compliance to International Safety standard IEC 61010-1- 2001
