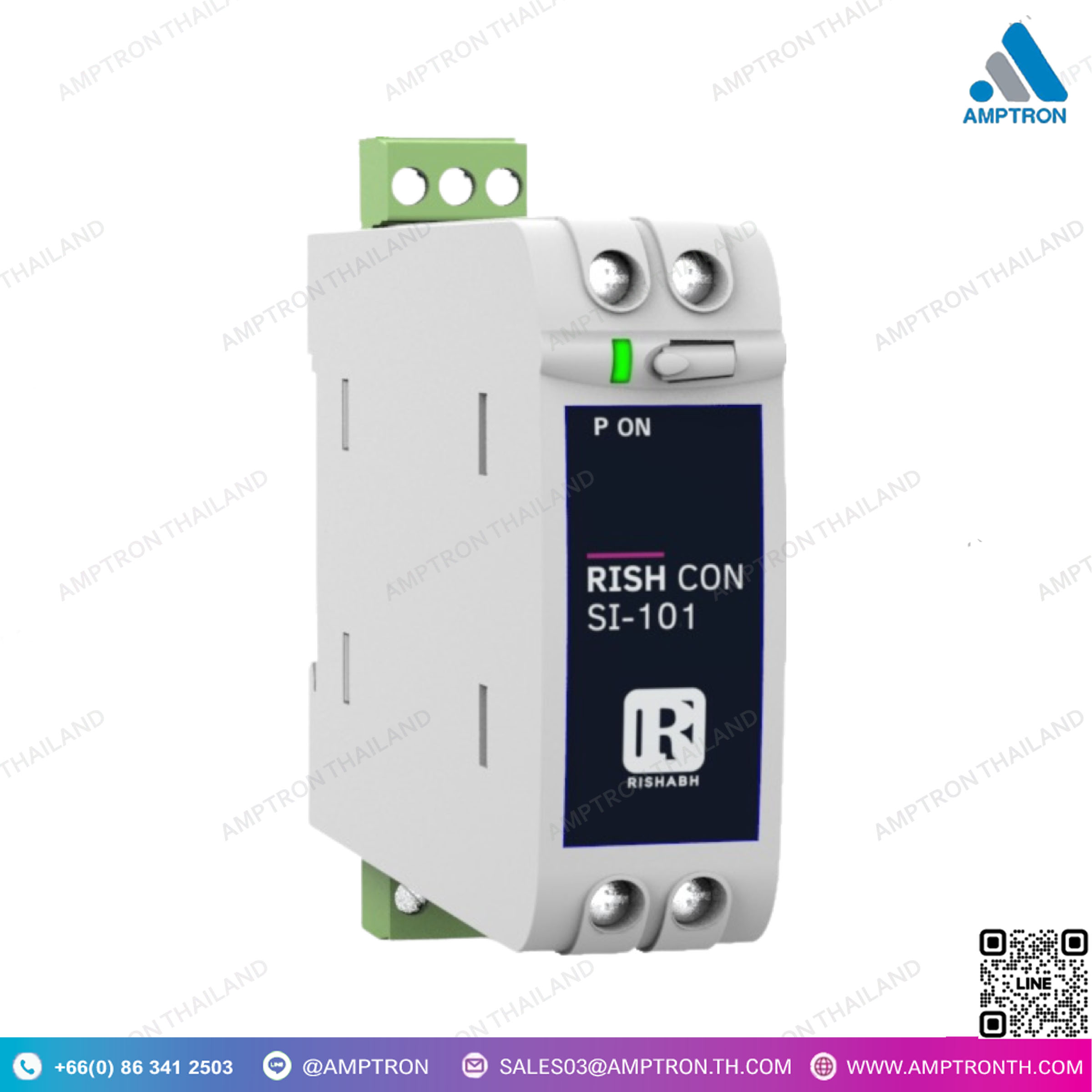

ตัวแยกสัญญาณ Signal Isolator DC รุ่น Rish CON SI 101

ตัวแยกสัญญาณ Signal Isolator DC รุ่น Rish CON SI 101
Brand : RISHABH
Catalog : Google Drive
Model : RISH CON SI-101
Size : N/A

• อินพุต 20mA หรือ 10V & เอาท์พุต 20mA หรือ 10Vdc
• การแยกสัญญาณระหว่างอินพุตและเอาท์พุต & แหล่งจ่ายไฟ:
• 2.3 kV ระหว่างอินพุต & เอาท์พุต
• 3.7 kV ระหว่างแหล่งจ่ายไฟ & อินพุต หรือ เอาท์พุต
• ความแม่นยำ: -0.2%
• ภาระเอาท์พุต: – 600 โอห์ม ที่ 20mAdc
• ภาระเอาท์พุต: – 2k โอห์ม ที่ 10Vdc
• การติดตั้งที่เลือกได้ทั้งบนราง DIN และติดผนัง

DESCRIPTION

• I/P 20mA or 10V & O/P 20mA or 10Vdc
• Isolation between input and output & Power Supply:
• 2.3 kV between I/P & O/P,
• 3.7 kV between Power Supply & I/P or O/P
• Accuracy:-0.2%
• Output Burden:- 600Ohms @ 20mAdc
• Output Burden:- 2kOhms @ 10Vdc
• Onsite selectable DIN rail & wall mounting
• Universal Power Supply – 85…230Vac/dc
• LED indicating the power on state
• Protection For Housing : IP40, Terminals : IP20

Transmitter คืออะไร ใช้งานอย่างไร

Transmitter (ตัวส่งสัญญาณ) คืออุปกรณ์ที่ใช้ในการแปลงสัญญาณจากรูปแบบหนึ่งไปยังอีกแบบหนึ่งและส่งสัญญาณออกไปยังอุปกรณ์อื่น ๆ เพื่อการตรวจสอบ หรือการควบคุม โดยทั่วไปแล้ว Transmitter จะใช้ในการส่งข้อมูลหรือสัญญาณจากเซ็นเซอร์หรือแหล่งที่มาที่เกี่ยวข้อง (เช่น ความดัน, อุณหภูมิ, กระแสไฟฟ้า ฯลฯ) ไปยังระบบควบคุม หรืออุปกรณ์แสดงผลต่าง ๆ

ประเภทของ Transmitter ที่พบได้บ่อย ได้แก่:

Pressure Transmitter (ตัวส่งสัญญาณความดัน)
ใช้ในการแปลงค่าความดันที่วัดได้จากเซ็นเซอร์ความดัน (เช่น จากเครื่องมือวัดความดัน) เป็นสัญญาณที่สามารถส่งต่อไปยังระบบควบคุมหรือแสดงผลได้ เช่น สัญญาณ 4-20 mA หรือ 0-10 V
Temperature Transmitter (ตัวส่งสัญญาณอุณหภูมิ)
ใช้ในการแปลงค่าของอุณหภูมิที่วัดได้จากเซ็นเซอร์อุณหภูมิ (เช่น Thermocouple หรือ RTD) เป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผลได้
Level Transmitter (ตัวส่งสัญญาณระดับ)
ใช้ในการวัดระดับของของเหลวหรือวัสดุในถังหรือภาชนะ แล้วแปลงข้อมูลระดับนั้นเป็นสัญญาณที่สามารถส่งไปยังอุปกรณ์อื่น ๆ ได้
Flow Transmitter (ตัวส่งสัญญาณการไหล)
ใช้ในการวัดอัตราการไหลของของเหลวหรือก๊าซ แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Humidity Transmitter (ตัวส่งสัญญาณความชื้น)
ใช้ในการวัดระดับความชื้นในอากาศหรือสภาพแวดล้อม แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
pH Transmitter (ตัวส่งสัญญาณค่า pH)
ใช้ในการวัดค่า pH ของของเหลว แล้วแปลงเป็นสัญญาณที่สามารถส่งไปยังระบบควบคุมหรือแสดงผล
Signal Transmitter (ตัวส่งสัญญาณสัญญาณทั่วไป)
ใช้ในการส่งสัญญาณจากแหล่งข้อมูลที่มีการแปลงเป็นสัญญาณมาตรฐาน เช่น 4-20 mA, 0-10 V, หรือการสื่อสารผ่านโปรโตคอลดิจิตอล
