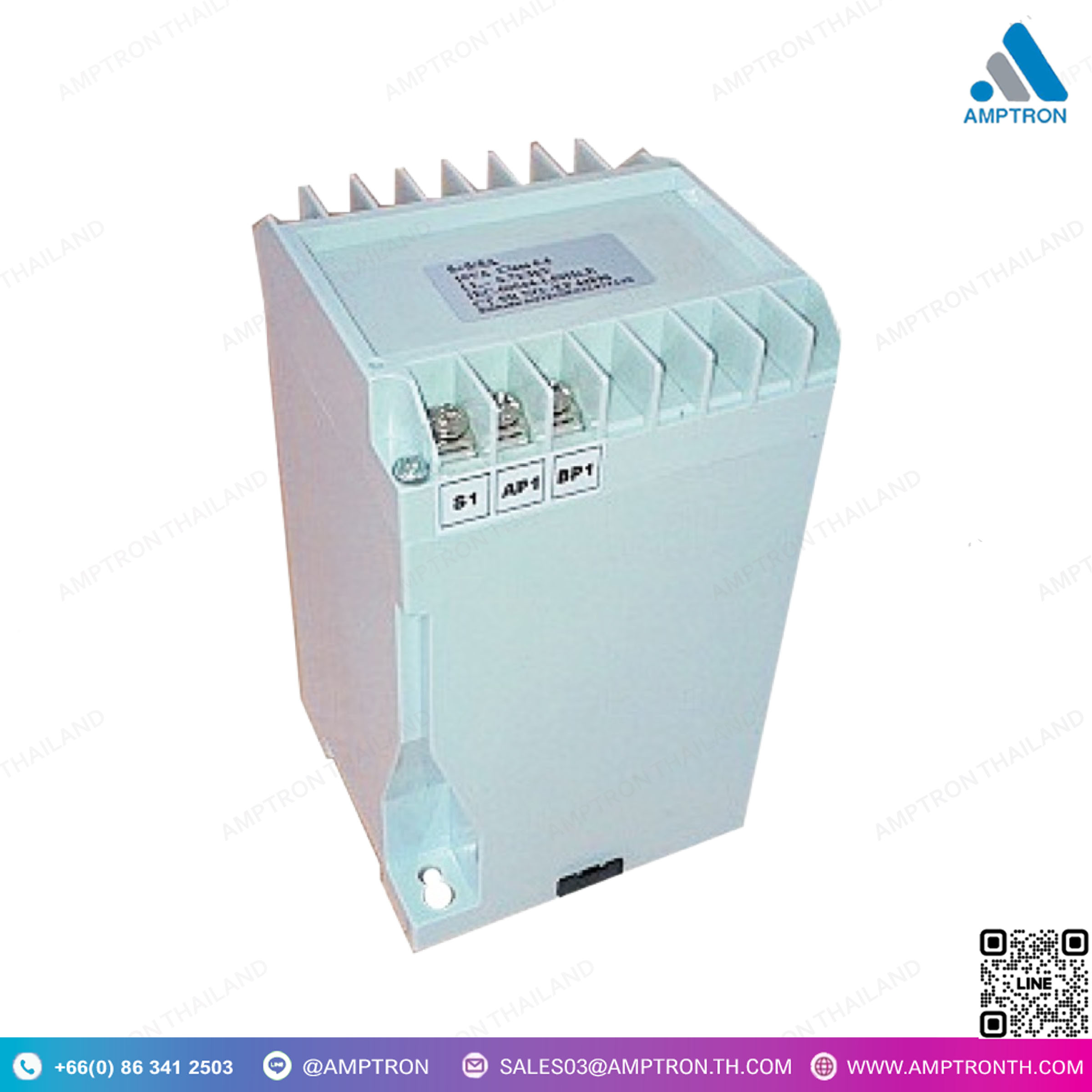

หม้อแปลงกระแสรวม (Summation Current Transformer) รุ่น XMER

หม้อแปลงกระแสรวม รุ่น XMER
Brand : RISHABH
Catalog : Google Drive
Model : XMER SIGMA
Size : N/A

• กระแสไฟฟ้าลัดวงจรแบบพลศาสตร์: 2.5 เท่าของ Ith
• กระแสไฟฟ้าความร้อนในระยะเวลาสั้น (Rated Short Time Thermal Current): 60 เท่าของ In
• แรงดันไฟฟ้าสูงสุดของอุปกรณ์: 720V
• ปัจจัยความปลอดภัยของเครื่องมือ (Instrument Security Factor): FS5 & FS10
• หม้อแปลงกระแสไฟฟ้าสำหรับการรวมกระแส 5A
• โหลด (VA): 15
• ความแม่นยำ: คลาส 0.5 และ 1.0
• การป้องกันขั้วต่อไฟฟ้า: IP10
• ขั้วต่อรองชุบนิกเกิลพร้อมสกรูบวก/ลบ
• มาตรฐาน: IEC-61869-1&2 / IEC-60044-1
• รายงานการทดสอบเป็นตัวเลือกเสริม

DESCRIPTION

• Dynamic Short circuit Current 2.5 X Ith.
• Rated Short Time Thermal Current-60 X In.
• Highest Voltage of Equipment 720V.
• I.nstrument Security Factor FS5 & FS10
• Summation current transformers 5A
• Burden (VA) 15
• Accuracy class 0.5 and 1.0
• Terminal Protection IP10
• Nickel Plated Secondary Terminals with +/- Screws
• IEC-61869-1&2 / IEC-60044-1
• Optional test report

Current Transformer คืออะไรใช้งานอย่างไร

Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์

การใช้งานของ Current Transformer:

1. การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
2. การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
3. การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน

ข้อดีของ Current Transformer:

- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
