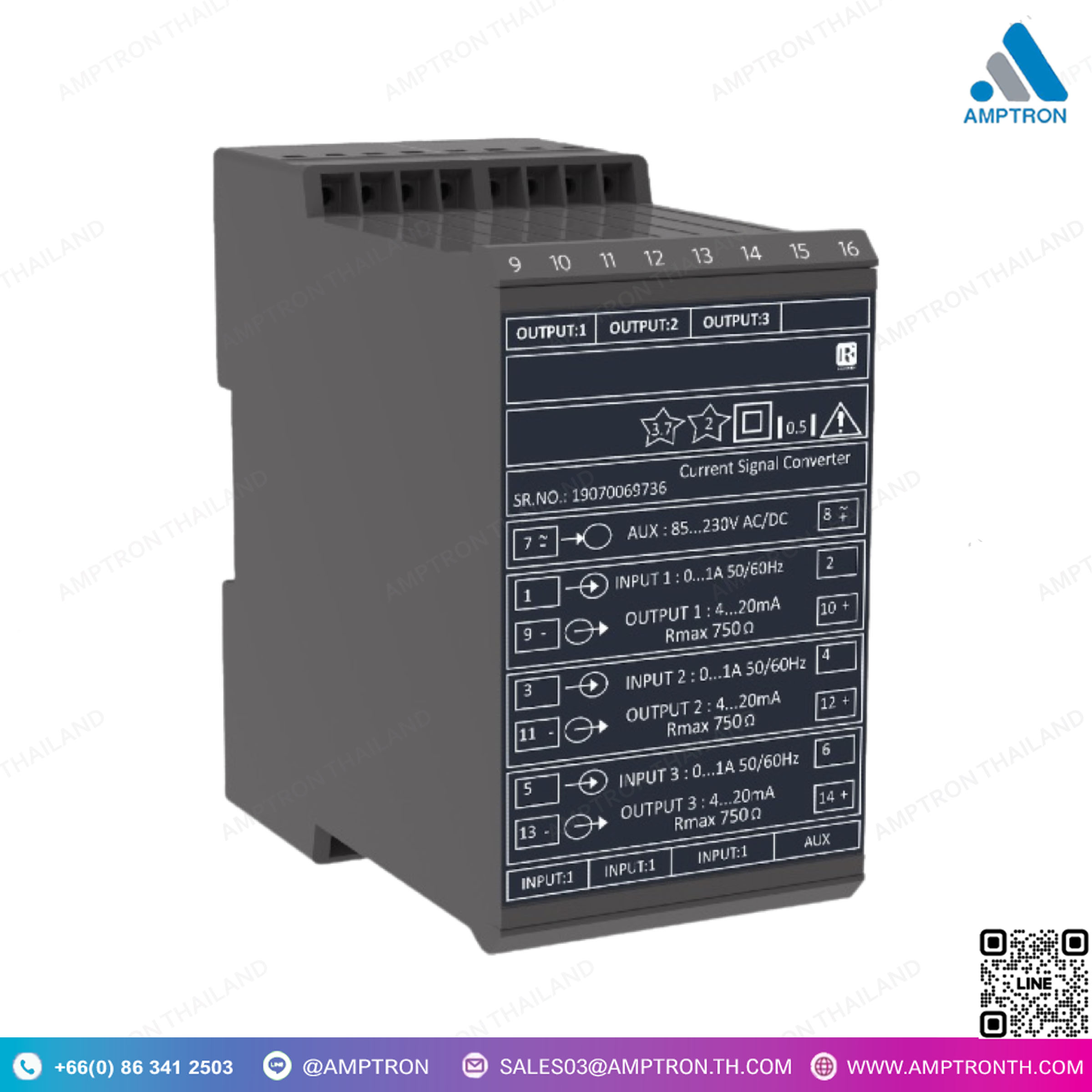

Transducer AC Current / AC Voltage ทรานสดิวเซอร์ รุ่น E-13
Brand : RISHABH
Catalog : Google Drive
Model : E-13
Size : N/A

• วัดค่าอินพุตได้สูงสุด 3 ครั้ง: กระแสไฟฟ้า AC หรือแรงดันไฟฟ้า AC รูปแบบคลื่นไซน์ ค่าเฉลี่ยเลขคณิต
การวัด การสอบเทียบ terms ด้วยรูปแบบคลื่นไซน์
• ผลลัพธ์การวัดสามอย่าง: สัญญาณกระแส DC (อิสระจากการโหลด) หรือสัญญาณแรงดันไฟฟ้า DC
• การใช้พลังงานต่ำ / สามารถใช้ CT’s & VT’s ที่เล็กกว่า
• ข้อกำหนดสำหรับการยึดตัวแปลงเข้ากับรางหมวกด้านบนหรือการยึดมันด้วยสกรูที่ผนังหรือแผง
• ผลิตในเทคโนโลยี SMD/ compact & เชื่อถือได้
• ปลั๊กไฟสกรูที่เหมาะสมสำหรับสายแข็งหลายสายหรือหนา
• การแยกไฟฟ้าระหว่างขาเข้า/ขาออกและแหล่งจ่ายไฟ (3.7 กิโลโวลต์) / การป้องกันบุคลากรได้รับการรับรอง
• การแยกไฟฟ้าระหว่างช่องสัญญาณคือ 500V

.

DESCRIPTION

• Up to 3 measuring inputs: AC currents or AC voltages sine wave-form, arithmetical mean value
measurement, calibration to rms with sine wave form
• Three measuring outputs: DC current signal (load-independent) or DC voltage signal
• Low power consumption / Smaller CT’s & VT’s can be used
• Provision for either snapping the transducer onto top – hat rails or securing it with screws to a wall or panel
• Manufactured in SMD technology/compact & reliable
• Screw terminals suitable for multistrand or thick solid wires
• Electric isolation between input / output and power supply (3.7 kV) / personnel protection assured
• Electric isolation between channels is 500V
• Optional test report

Multifunction Transducer คืออะไร ใช้งานอย่างไร

ประเภทของ Multifunction Transducer : Multifunction Transducer มีหลายประเภท ซึ่งสามารถแบ่งตามลักษณะการทำงานหลักๆ ได้ดังนี้:

1. Energy Meter Transducers (ตัวแปลงสัญญาณการวัดพลังงาน):
   • ใช้ในการวัดการใช้พลังงานไฟฟ้า เช่น การวัดพลังงานไฟฟ้า (Active Power), พลังงานไฟรีแอคทีฟ (Reactive Power) และพลังงานรวม (Apparent Power) ในระบบไฟฟ้า
   • อาจมีฟังก์ชันเพิ่มเติมในการตรวจสอบคุณภาพพลังงาน เช่น Power Factor, Total Harmonic Distortion (THD) เป็นต้น
2. Voltage/Current Transducers (ตัวแปลงสัญญาณแรงดัน/กระแส):
   • วัดค่าแรงดันไฟฟ้า (Voltage) และกระแสไฟฟ้า (Current) และแปลงค่าดังกล่าวให้อยู่ในสัญญาณที่สามารถนำไปใช้งานได้ เช่น สัญญาณอนาล็อก (4-20mA, 0-10V) หรือดิจิตอล (Modbus, RS485)
3. Frequency and Power Factor Transducers (ตัวแปลงสัญญาณความถี่และค่า Power Factor):
   • ใช้วัดและแปลงค่าความถี่ของกระแสไฟฟ้าในระบบ (Hz) และคำนวณค่า Power Factor (PF) ซึ่งมีความสำคัญในการวิเคราะห์และปรับปรุงประสิทธิภาพการใช้พลังงาน
4. Grid Quality Monitoring Transducers (ตัวแปลงสัญญาณการตรวจสอบคุณภาพกริด):
   • ใช้สำหรับตรวจสอบคุณภาพของไฟฟ้าที่จ่ายในระบบ เช่น การวัดพลังงานที่สูญเสีย, ความไม่สมดุลของโหลด, หรือสัญญาณรบกวนในกระแสไฟฟ้า

หลักการทำงานของ Multifunction Transducer:

1. การวัดค่า: ตัวแปลงสัญญาณจะทำการวัดค่าพารามิเตอร์ต่างๆ เช่น กระแส (A), แรงดัน (V), ความถี่ (Hz), พลังงาน (kWh) และพลังงานไฟรีแอคทีฟ (kVARh) ในระบบไฟฟ้า โดยใช้เซ็นเซอร์ที่เชื่อมต่อกับระบบไฟฟ้า
2. การแปลงสัญญาณ: หลังจากทำการวัดค่าพารามิเตอร์ต่างๆ แล้ว ตัวแปลงสัญญาณจะทำการแปลงค่าที่ได้จากการวัดให้อยู่ในรูปแบบที่เหมาะสม เช่น แปลงเป็นสัญญาณดิจิตอลหรืออนาล็อกที่สามารถส่งต่อไปยังอุปกรณ์อื่นๆ เช่น เครื่องควบคุม (PLC), ระบบ SCADA หรือระบบการบันทึกข้อมูล
3. การสื่อสาร: ตัวแปลงสัญญาณบางรุ่นสามารถส่งข้อมูลที่ได้ไปยังระบบควบคุมระยะไกลผ่านโปรโตคอลต่างๆ เช่น Modbus, RS485, Ethernet, หรือ GPRS เพื่อให้สามารถตรวจสอบและควบคุมระบบได้จากระยะไกล
4. การบันทึกข้อมูล: ตัวแปลงสัญญาณหลายฟังก์ชันมักมีฟังก์ชันการบันทึกข้อมูลย้อนหลัง เช่น บันทึกข้อมูลการใช้พลังงาน, พลังงานสะสม, หรือคุณภาพของกริด เพื่อการวิเคราะห์และติดตามการทำงานของระบบไฟฟ้าในระยะยาว
