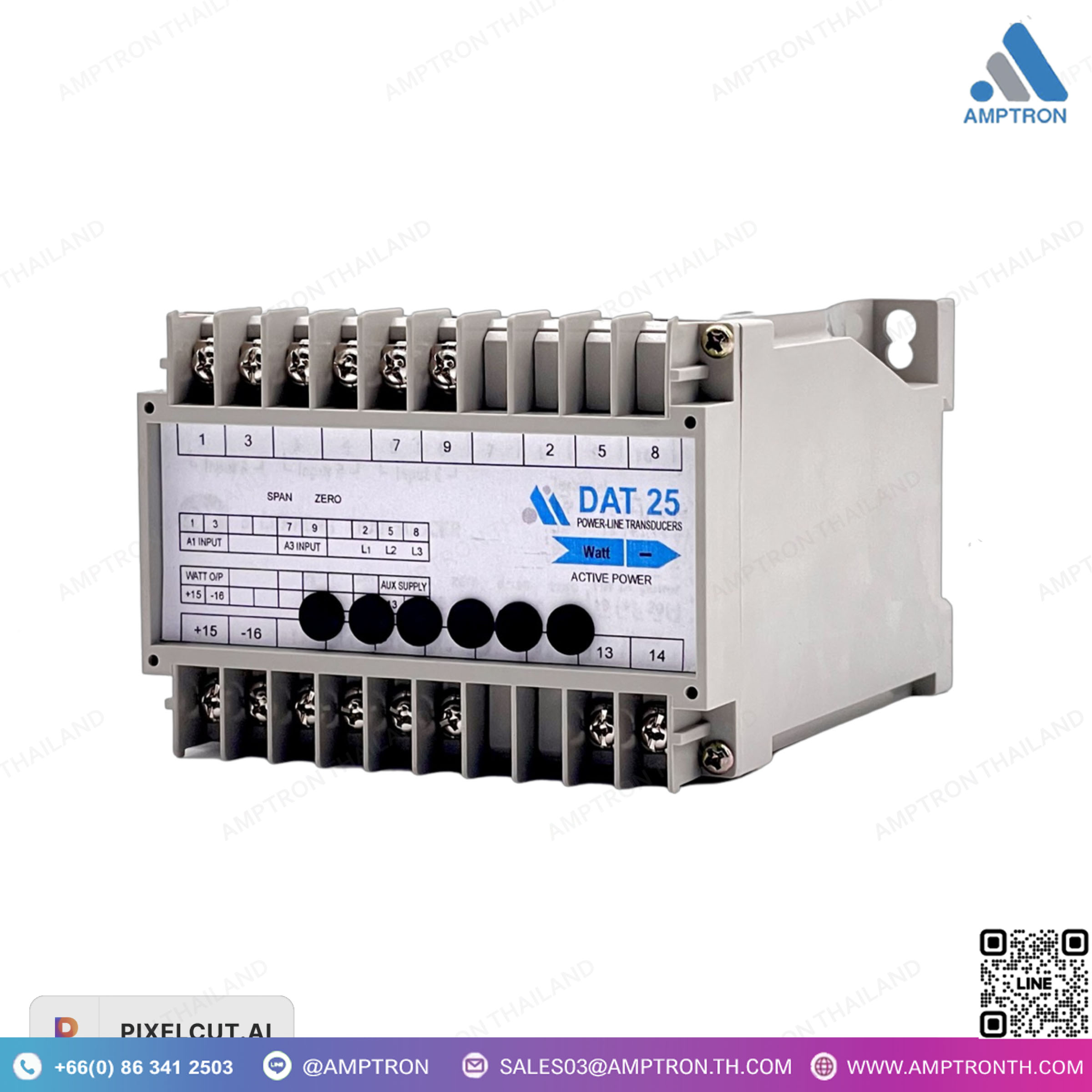

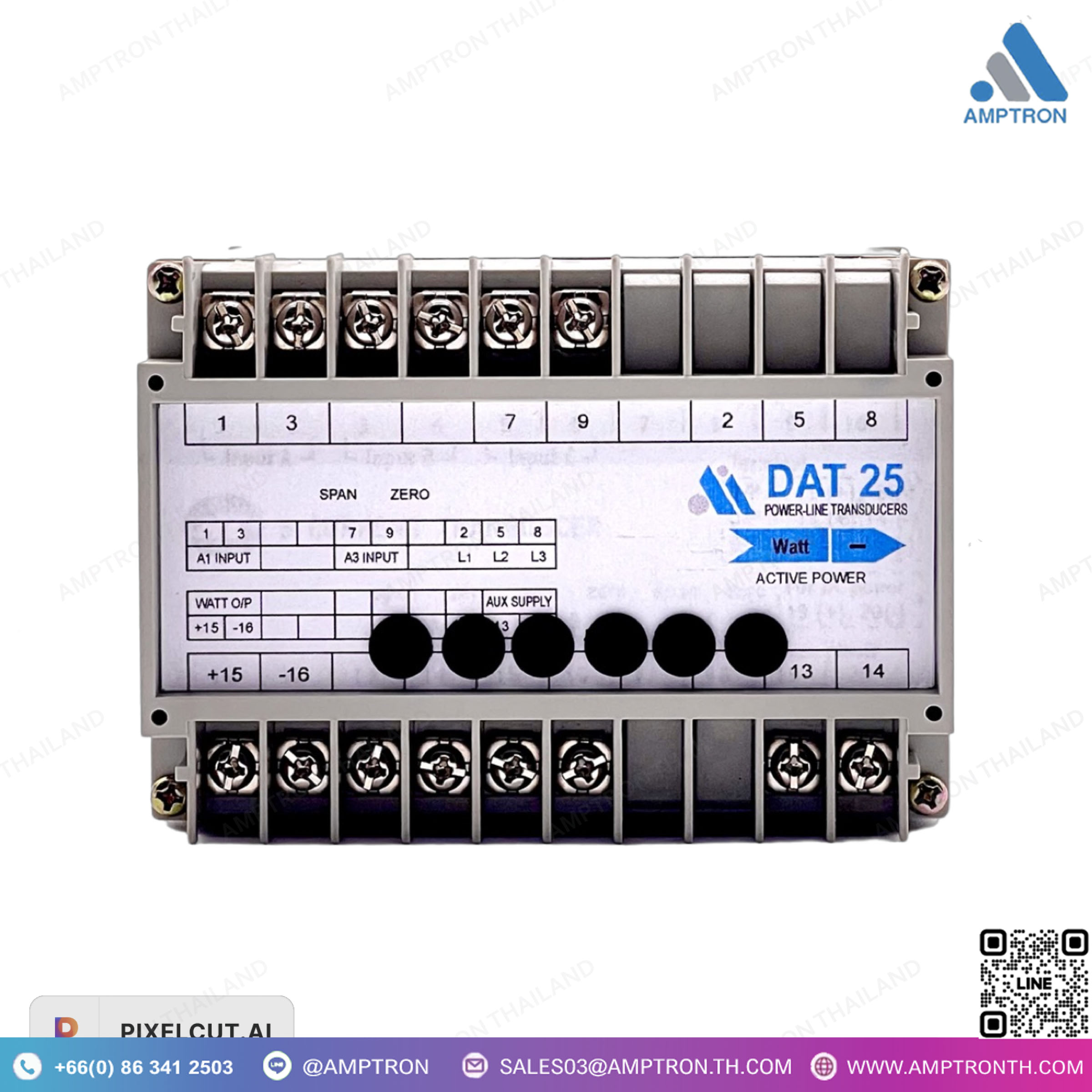

Watt Transducer วัตต์ทรานสดิวเซอร์ T25-W
Brand : Ai
Catalog : Google Drive
Model : T25-W10, T25-W12, T25-W13, T25-W20, T25-W30
Size : 100x78x116 mm
T25-W10 : 1เฟส
T25-W12 : 3เฟส 3สาย balanced load
T25-W13 : 3เฟส 4สาย balanced load
T25-W20 : 3เฟส 3สาย unbalanced load

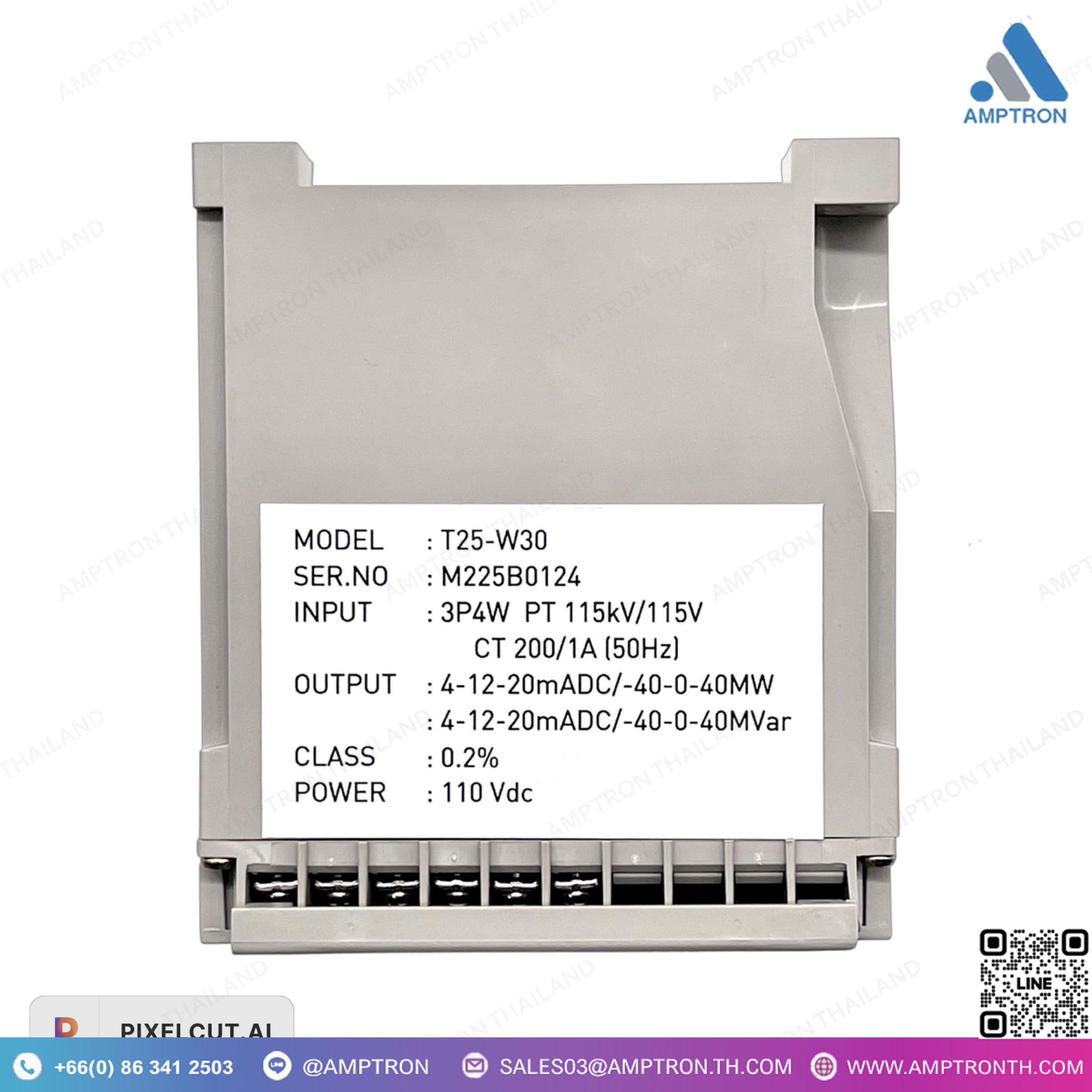

T25-W30 : 3เฟส 4สาย unbalanced load
• แรงดันไฟฟ้าเข้า : 120V,240V หรือ 415V,±25%
• Burden : 0.2VA
• กระแสไฟฟ้าเข้า : 1A, 5A & 10A หรือตามคำขอ
• Burden : 0.3VA/element
“• Permissible overload :
2 X rated current continuous, 10 X rated current – 10 secs,
25 X rated current – 2 secs, 50 X rated current – 1 sec”
• ความถี่ : 50 or 60 Hz ± 2hz
• Output ranges
0…1 mA into 0-10kΩ ,0…5 mA into 0-2kΩ
0…10mA into 0-1kΩ ,0…20 mA into 0-500Ω
4…20 mA into 0-500Ω ,0…1V, min 200Ω
0…5V, min 1kΩ ,0…10V, min 2kΩ
1…5V, min 1kΩ ,2…10V, min 2kΩ
• คลาส (23 ± 5 ํC) : ± 0.5% (avg.) ±0.4% (RMS) according to IEC688-1
• ไฟเลี้ยง 110V, 115V, 125V, 220V ±20% หรือตามคำขอ
• มาตรฐาน IEC 529/DIN 40050
• ตัวเลือกเพิ่มเติม : ผลทดสอบ
• รายละเอียดเพิ่มเติมอื่นๆ ความต้องการพิเศษ กรุณาสอบถามเพิ่มเติม
DESCRIPTION
T25-W10 – Single phase watt transducer
T25-W12 – 3ph 3W balanced load watt transducer
T25-W13 – 3ph 4W balanced load watt transducer
T25-W20 – 3ph 3W unbalanced load watt transducer
T25-W30 – 3ph 4W unbalanced load watt transducer
• Input Volatge 69V (3ph 4w ), 120V,240V or 415V, ±25%
• Burden 0.2VA
• Current 1A,5A & 10A ( others on request )
• Burden 0.3VA/element
“• Permissible overload :
2 X rated current continuous,10 X rated current – 10 secs,
25 X rated current – 2 secs,50 X rated current – 1 sec”
• Frequency 50 or 60 Hz ± 2hz
• Output ranges
0…1 mA into 0-10kΩ ,0…5 mA into 0-2kΩ
0…10mA into 0-1kΩ ,0…20 mA into 0-500Ω
4…20 mA into 0-500Ω ,0…1V, min 200Ω
0…5V, min 1kΩ ,0…10V, min 2kΩ
1…5V, min 1kΩ ,2…10V, min 2kΩ
• Accuracy (23 ± 5 ํC) : ± 0.5% (avg.) ±0.4% (RMS) According to IEC 688-1
• Supply 110V, 115V, 120V, ± 20% or request
• IEC 529/DIN 40050
• Protection IP50 front panel, IP30 terminal
• Optional test report
• More detail see ordering information. Tel : 0863412503
ทรานสดิวเซอร์ (วาร์) คืออะไร
ทรานสดิวเซอร์ (วาร์) หรือที่เรียกว่า VAR Transducer เป็นอุปกรณ์ที่ใช้สำหรับวัดและแปลงพลังงานปฏิกิริยา (Reactive Power) หรือที่เรียกว่า วาร์ (VAR – Volt-Ampere Reactive) ซึ่งเป็นพลังงานที่ใช้ในการสร้างสนามแม่เหล็กในอุปกรณ์ไฟฟ้า เช่น หม้อแปลงไฟฟ้าและมอเตอร์ไฟฟ้า ให้เป็นสัญญาณไฟฟ้าออกมาเพื่อใช้งานในระบบควบคุมหรือการตรวจสอบ
พลังงานปฏิกิริยา (Reactive Power) คืออะไร?
- พลังงานปฏิกิริยา (วาร์) เป็นพลังงานที่ไม่ได้ถูกใช้ไปกับการทำงานจริงๆ (เช่น การให้แสงสว่าง หรือการทำงานของมอเตอร์) แต่เป็นพลังงานที่ต้องการสำหรับการสร้างและรักษาสนามแม่เหล็กในอุปกรณ์บางชนิด พลังงานนี้ไม่ได้ถูกบริโภคในระบบไฟฟ้า แต่มีความสำคัญในการรักษาเสถียรภาพของระบบไฟฟ้า
การทำงานของ VAR Transducer
- การตรวจวัด: VAR Transducer จะตรวจวัดค่าพลังงานปฏิกิริยา (Reactive Power) ในระบบไฟฟ้า 3 เฟสหรือเฟสเดียว ขึ้นอยู่กับประเภทของระบบ
- การแปลงสัญญาณ: พลังงานปฏิกิริยาที่ตรวจวัดได้จะถูกแปลงเป็นสัญญาณไฟฟ้า (สัญญาณ DC หรือสัญญาณอนาล็อก) ที่สามารถส่งไปยังระบบควบคุมอัตโนมัติ หรือใช้ในการวิเคราะห์ข้อมูลได้
- การแสดงผล: สัญญาณที่แปลงแล้วสามารถใช้เพื่อแสดงผลผ่านมิเตอร์ดิจิตอล หรือส่งต่อไปยังระบบควบคุมเพื่อปรับสมดุลพลังงานในระบบไฟฟ้า
ประโยชน์ของ VAR Transducer
- การจัดการพลังงานปฏิกิริยา: ช่วยให้สามารถตรวจสอบและจัดการการใช้พลังงานปฏิกิริยาในระบบได้ ทำให้ระบบไฟฟ้ามีประสิทธิภาพมากขึ้นและลดการสูญเสียพลังงาน
- การป้องกันและควบคุมระบบไฟฟ้า: การตรวจวัดและควบคุมพลังงานปฏิกิริยาช่วยป้องกันไม่ให้เกิดความเสียหายกับอุปกรณ์ไฟฟ้า เช่น หม้อแปลงหรือมอเตอร์
- เพิ่มเสถียรภาพของระบบไฟฟ้า: ลดความผันผวนของพลังงานในระบบไฟฟ้า ทำให้ระบบทำงานได้อย่างราบรื่น
