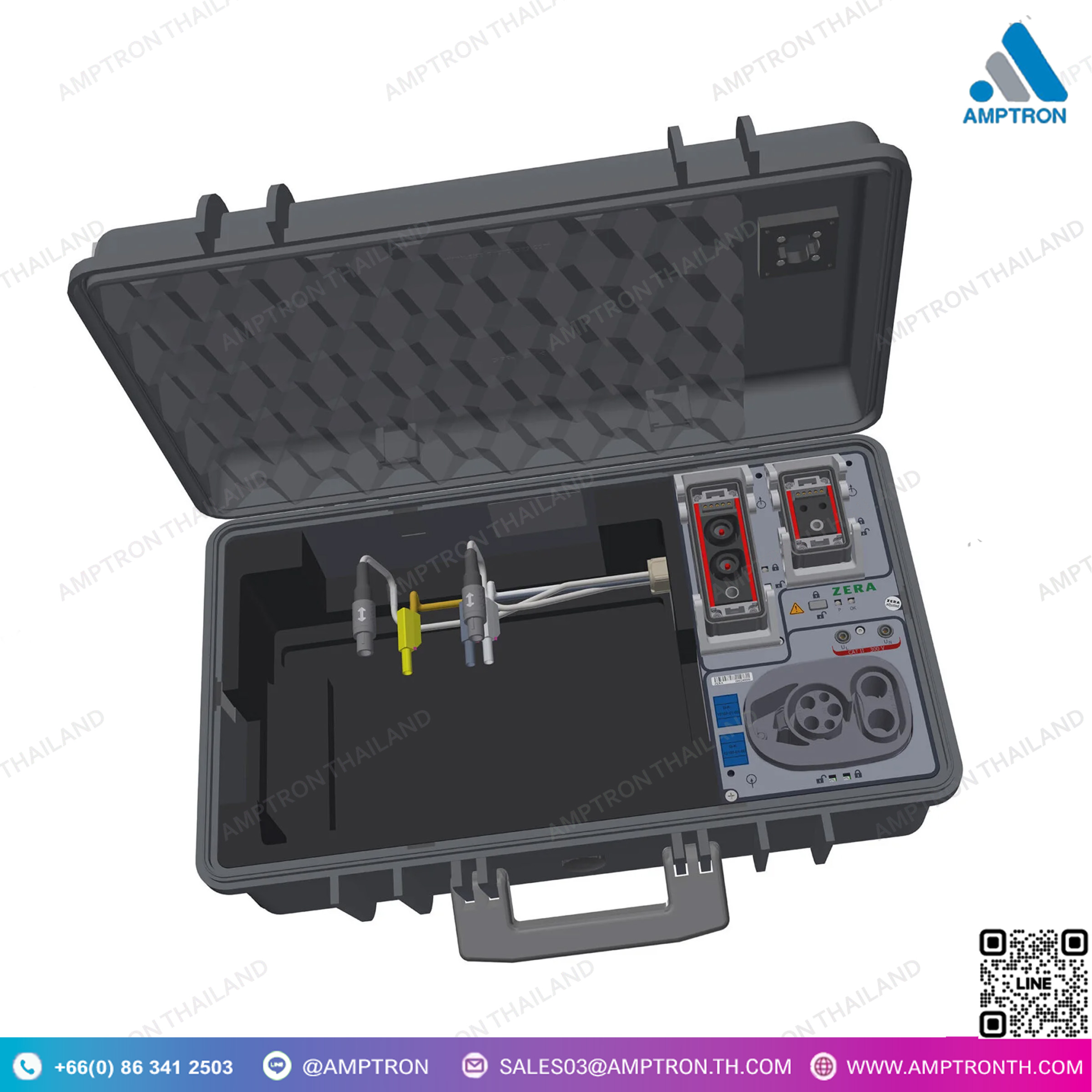

EMOB200-10 เป็นอุปกรณ์ทดสอบที่ออกแบบมาเพื่อ การตรวจสอบและสอบเทียบสถานีชาร์จรถยนต์ไฟฟ้าแบบ AC (กระแสสลับ)
รองรับการวัดแรงดันไฟฟ้าสูงสุด 300V AC และกระแสไฟฟ้าสูงสุด 200A AC มีความแม่นยำสูงถึงClass 0.1% พร้อมฟังก์ชันการวัดพลังงานที่ใช้ระหว่างกระบวนการชาร์จอุปกรณ์นี้เหมาะสำหรับใช้ในการ ตรวจสอบสถานีชาร์จไฟฟ้าแบบ On-Site โดยไม่ต้องเชื่อมต่อกับแหล่งจ่ายไฟหลัก
มีระบบการควบคุมแบบไร้สาย (WiFi) และรองรับการทำงานร่วมกับซอฟต์แวร์ WinSAM เพื่อช่วยให้การทดสอบเป็นไปอย่างง่ายดายและเป็นระบบPhases
- 1 เฟส
ขีดจำกัดการวัด
- แรงดันไฟฟ้าสูงสุด: 1000V DC / 300V AC
- กระแสไฟฟ้าสูงสุด: 200A DC / 80A AC
- ระดับความแม่นยำ: 0.1%
ฟังก์ชันหลัก
- มาตรฐานความปลอดภัย CAT II
- เชื่อมต่อโดยตรง กับสถานีชาร์จรถยนต์ไฟฟ้า
- รองรับการวัดโดยตรงสูงสุด 200A DC / 80A AC
- วัดค่าพลังงาน ระหว่างกระบวนการชาร์จ
ขอบเขตการใช้งาน
- ใช้สำหรับ การวัดค่าที่สถานีชาร์จรถยนต์ไฟฟ้าในสถานที่จริง (On-site)
- ไม่ต้องใช้ไฟจากแหล่งจ่ายหลัก (ทำงานโดยใช้แบตเตอรี่ของอุปกรณ์)
คุณสมบัติพิเศษ
- ควบคุมอุปกรณ์ทดสอบอัตโนมัติผ่าน WiFi
- ตรวจสอบความถูกต้องของการเชื่อมต่อ
- ตรวจจับประเภทของสายชาร์จ (Charging Cable Detection)
- ระบบตรวจสอบความปลอดภัย (Security Check)
- ตรวจจับกระแสเกิน (Overcurrent Detection)
- อุปกรณ์เสริมครบชุดสำหรับการทดสอบนอกสถานที่ (On-site Testing Kit)
- สายชาร์จพร้อมสายวัดเพิ่มเติม (Sense Line)
- ควบคุมง่ายผ่าน WinSAM และแท็บเล็ต
- ระบบล็อกหัวชาร์จแบบกลไก (Electromechanical Plug Locking)
- ไม่ต้องใช้ไฟหลัก เนื่องจากมีแบตเตอรี่ในตัว (ทำงานร่วมกับเครื่องวัดอ้างอิง MT3x0s2)
- ตั้งค่าการใช้งานรวดเร็ว ด้วยการเชื่อมต่อถาวรระหว่าง s2 Device และ EMOB Test Case
- รองรับ Connector Type 1 (USA)
- เหมาะสำหรับ สถานีชาร์จแบบกระแสสูงและชาร์จเร็ว
- ระบบตรวจจับและ ควบคุมอุณหภูมิของขั้วกระแสสูง (High-Current Contacts)
EMOB200-10 เป็นอุปกรณ์ทดสอบสำหรับสถานีชาร์จ AC (กระแสสลับ) ที่รองรับกระแสไฟฟ้าสูงสุด 200A AC และแรงดัน 300V AC อุปกรณ์นี้
ช่วยให้การตรวจสอบสถานีชาร์จเป็นไปอย่างแม่นยำและปลอดภัย โดยมีฟังก์ชันการควบคุมแบบ WiFi, ระบบ ล็อกหัวชาร์จแบบกลไก,
การตรวจจับสายชาร์จอัตโนมัติ และ การตรวจจับอุณหภูมิของขั้วกระแสสูง
เหมาะสำหรับ การตรวจสอบสถานีชาร์จรถยนต์ไฟฟ้าแบบ On-Site ที่ต้องการความแม่นยำสูงและความปลอดภัยในการทดสอบ
✅ขั้นตอนการใช้งาน
-
- เชื่อมต่อ EMOB200-10 กับสถานีชาร์จ AC ผ่านหัวชาร์จ Type 2 (EU)
- เริ่มต้นการทดสอบ โดยระบบจะแนะนำขั้นตอนผ่านแท็บเล็ตหรือซอฟต์แวร์ WinSAM
- อุปกรณ์จะทำการวัดค่าแรงดัน, กระแส และพลังงาน ที่จ่ายจากสถานีชาร์จ
- ตรวจสอบความปลอดภัยของระบบ รวมถึงการตรวจจับสายชาร์จ, กระแสเกิน และอุณหภูมิของขั้วต่อ
- บันทึกและวิเคราะห์ผลการทดสอบ เพื่อประเมินประสิทธิภาพของสถานีชาร์จ
✅ มาตรฐานความปลอดภัย:
-
- รองรับมาตรฐาน CAT II
- ระบบล็อกหัวชาร์จแบบกลไก (Electromechanical Plug Locking)
- ระบบตรวจจับกระแสเกิน (Overcurrent Detection)
- ระบบตรวจจับอุณหภูมิของขั้วกระแสสูง (High-Current Contacts)
- ระบบตรวจสอบความถูกต้องของการเชื่อมต่อสายไฟ
✅ คุณสมบัติพิเศษ:
-
- รองรับการเชื่อมต่อโดยตรงกับสถานีชาร์จรถยนต์ไฟฟ้า (Direct Connection)
- ตรวจจับประเภทของสายชาร์จ (Charging Cable Detection)
- ควบคุมอุปกรณ์ทดสอบผ่าน WiFi
- ระบบแนะนำขั้นตอนการทดสอบอัตโนมัติผ่าน WinSAM และแท็บเล็ต
- ใช้งานได้โดย ไม่ต้องเชื่อมต่อไฟหลัก เนื่องจากมีแบตเตอรี่ภายใน
- รองรับหัวชาร์จมาตรฐาน Type 2 (EU)
- มีอุปกรณ์เสริมที่ครบครันสำหรับการทดสอบภาคสนาม บรรจุในกล่องเฉพาะ
