ระบบสอบเทียบสถานีชาร์จไฟฟ้า

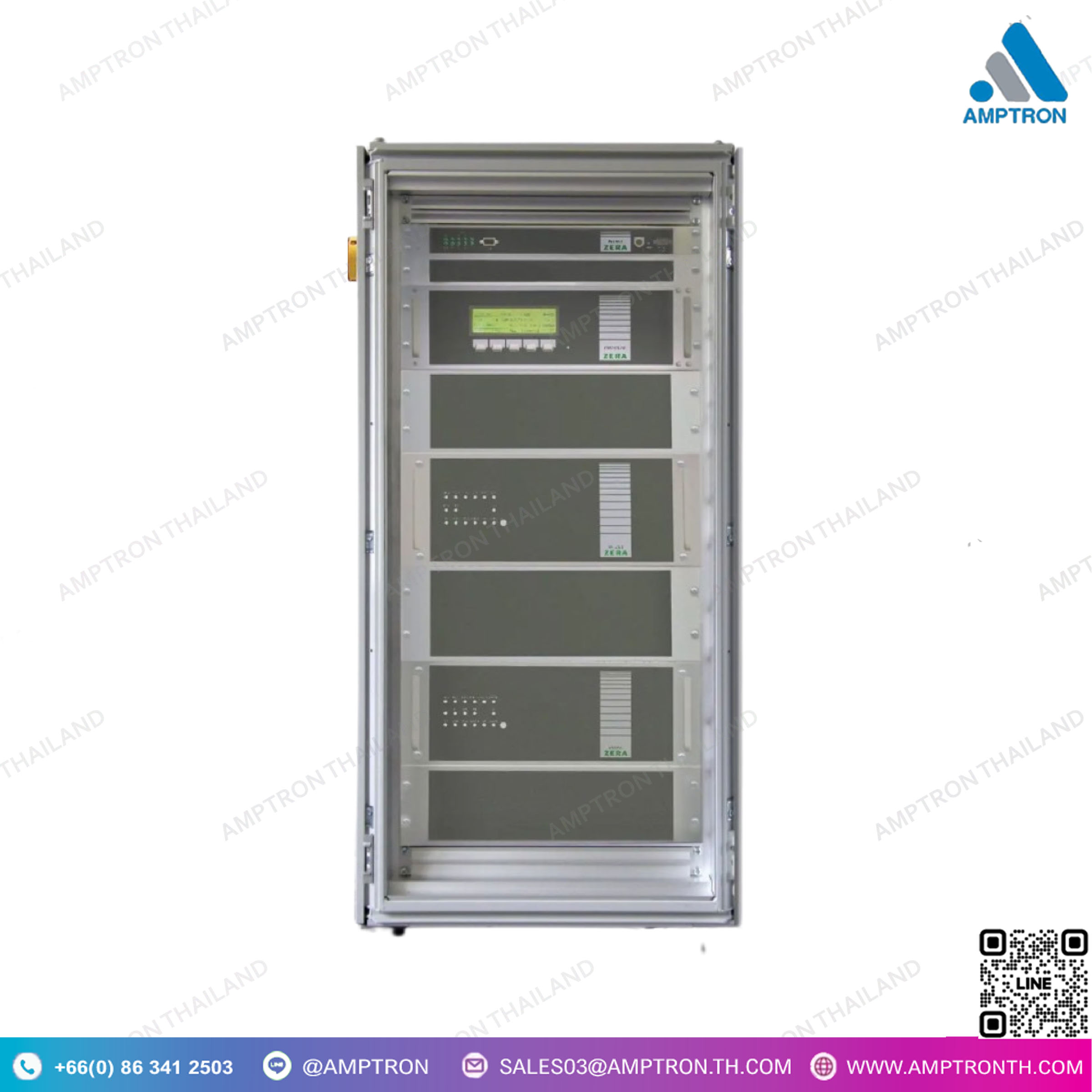

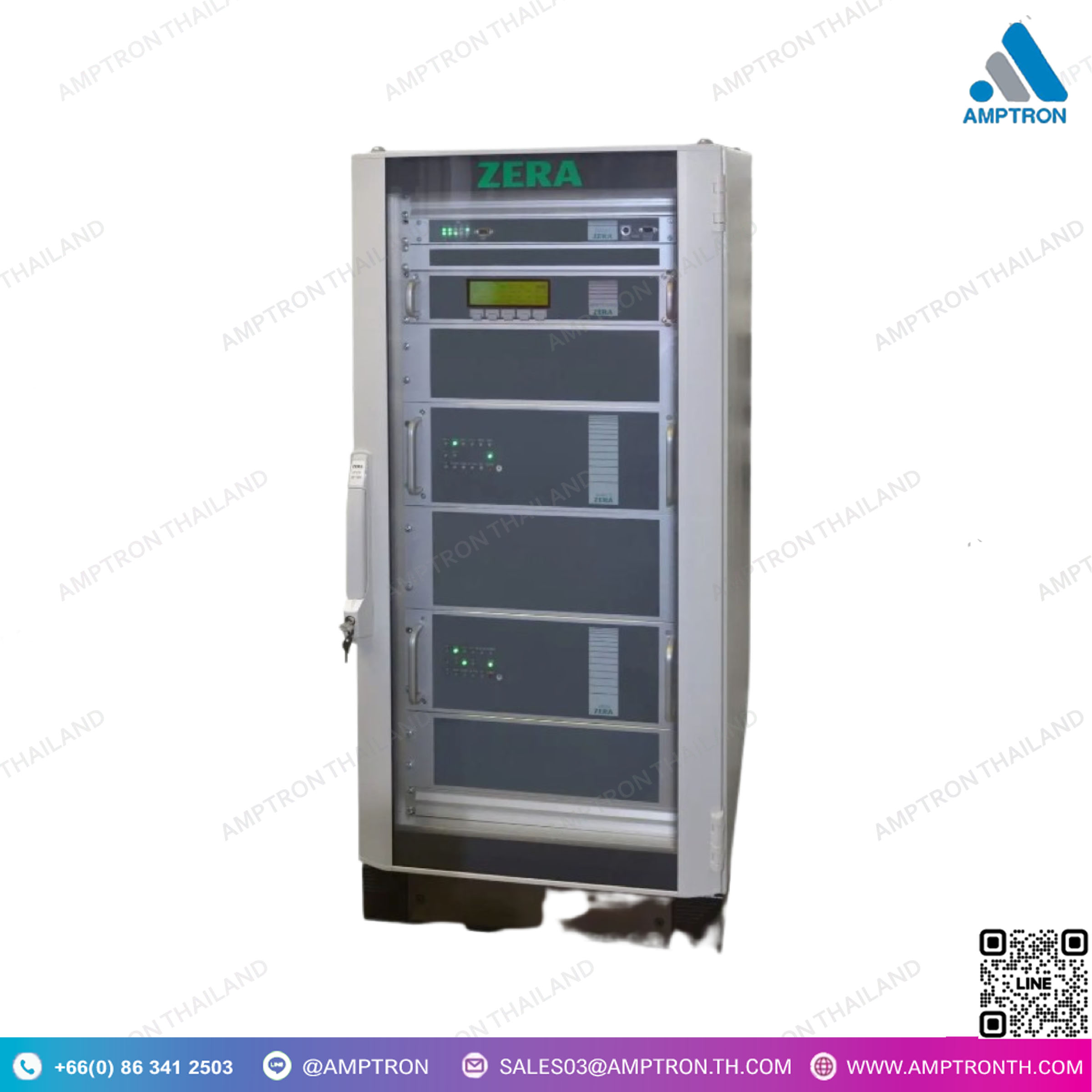

MTS140 Source System
Brand : ZERA
Catalog : Google Drive
Model : MTS140
• ความแม่นยำ: Class 0.02
• กำลังขับออก U: 1x 1500 VA
• กำลังขับออก I: 1x 2000 VA
• จำนวนเฟส: 1
• การสร้างแรงดันสูงสุด: 480 V (AC)
ฟังก์ชันหลัก
การสร้างขนาดทดสอบสำหรับตำแหน่งการทดสอบสูงสุด 40 ตำแหน่ง
ส่วนประกอบ
EPZ103, มิเตอร์อ้างอิง
FG301, เครื่องกำเนิดความถี่
VI201, แอมพลิฟายเออร์กระแส
VU211, แอมพลิฟายเออร์แรงดัน
ตู้ควบคุม
ยูนิตพัดลมพร้อมระบบควบคุม
• สวิตช์หลัก
• ขอบเขตการใช้งาน การใช้งานในระบบทดสอบมิเตอร์ ZERA แบบติดตั้งประจำ
• คุณสมบัติพิเศษ
ความแม่นยำ Class 0.005 พร้อม COM5003 (ออฟชัน)
ความแม่นยำ Class 0.008 พร้อม COM3003 (ออฟชัน)
กำลังขับออก I: 1x 2800 VA ที่กระแสสูงสุด 120 A ด้วย VI202 (ออฟชัน)
DESCRIPTION
• Accuracy class: 0.02
• Output power U: 1x 1500 VA
• Output power I: 1x 2000 VA
• Phases : 1
• Voltage generation max : 480 V (AC)
• Main functions : Generation of test quantities for up to 40 test positions
• Components
– EPZ103, Reference Meter
– FG301, Frequency Generator
– VI201, current amplifier
– VU211, voltage amplifier
– Control cabinet
– Fan unit with regulation
– Main switch
• Scope of application : Application in stationary ZERA Meter Test Systems
• Specials :
– Accuracy class 0.005 with COM5003 (optional)
– Accuracy class 0.008 with COM3003 (optional)
– Output power I: 1x 2800 VA at max. 120 A with VI202 (optional)
