ทดสอบสถานีชาร์จรถไฟฟ้า AC charging stations EMOB80
Brand : ZERA
Catalog : Google Drive
Model : EMOB80
EMOB80 คืออะไร?
EMOB80 เป็นอุปกรณ์ทดสอบ (Test Case) สำหรับตรวจสอบและสอบเทียบสถานีชาร์จรถยนต์ไฟฟ้า (EV Charging Station)
แบบ AC ที่สามารถวัดและตรวจสอบค่าทางไฟฟ้าได้อย่างแม่นยำ โดยออกแบบให้รองรับการทดสอบมาตรฐานการชาร์จ AC สูงสุด 80A
EMOB80 ทำงานอย่างไร?
EMOB80 ทำหน้าที่เป็นตัวกลางระหว่าง สถานีชาร์จรถ EV และ เครื่องวัดอ้างอิง (Reference Meter)
เพื่อทำการวัดและตรวจสอบค่าทางไฟฟ้าระหว่างกระบวนการชาร์จ
📌ข้อมูลจำเพาะของ EMOB80
📌เฟสไฟฟ้า: 1 เฟส
- การวัดค่าทางไฟฟ้า:
- วัดแรงดันไฟฟ้า (Voltage Measurement) สูงสุด 300V AC
- วัดกระแสไฟฟ้า (Current Measurement) สูงสุด 80A AC
- ความแม่นยำของการวัด 0.1%
- รองรับปลั๊กชาร์จมาตรฐาน Type 2 (EU)
- การตรวจสอบและความปลอดภัย:
- ตรวจสอบการทำงานของสถานีชาร์จ (On-site Testing)
- ระบบตรวจจับสายชาร์จอัตโนมัติ (Cable Detection)
- ตรวจสอบการเชื่อมต่อของสายไฟให้ถูกต้อง (Correct Connection Check)
- ระบบตรวจสอบอุณหภูมิของขั้วต่อไฟฟ้า (Temperature Monitoring) – หยุดกระบวนการชาร์จอัตโนมัติเมื่ออุณหภูมิสูงเกินไป
- ระบบล็อกหัวชาร์จแบบกลไก (Electromechanical Plug Locking)
- การควบคุมและการใช้งาน:
- รองรับการควบคุมผ่าน WiFi และแท็บเล็ต
- มีฟังก์ชัน Guided Test Sequence ให้คำแนะนำการทดสอบแบบอัตโนมัติ
- ใช้งานได้โดยไม่ต้องเชื่อมต่อกับแหล่งจ่ายไฟหลัก (มีแบตเตอรี่ในตัว)
📌ฟังก์ชันหลัก:
- รองรับมาตรฐาน CAT II
- เชื่อมต่อโดยตรงกับสถานีชาร์จรถยนต์ไฟฟ้า
- วัดกระแสไฟฟ้าโดยตรงได้สูงสุด 80A AC
- ตรวจวัดพลังงานที่ใช้ระหว่างกระบวนการชาร์จ
📌ขอบเขตการใช้งาน:
- การตรวจวัด ณ จุดติดตั้ง (On-site Measurement) ของสถานีชาร์จรถยนต์ไฟฟ้า โดยไม่ต้องเชื่อมต่อกับแหล่งจ่ายไฟหลัก
📌คุณสมบัติพิเศษ:
- ควบคุมอุปกรณ์ทดสอบ EMOB ผ่าน WiFi
- ตรวจสอบการเชื่อมต่อสายไฟให้ถูกต้อง
- ระบบตรวจจับสายชาร์จอัตโนมัติ
- การตรวจสอบความปลอดภัยของระบบ
- อุปกรณ์เสริมที่ครบครันสำหรับการทดสอบภาคสนาม บรรจุในกล่องแยกเฉพาะ
- ควบคุมการทดสอบได้สะดวกผ่าน WinSAM และแท็บเล็ต
- ระบบล็อกหัวชาร์จแบบกลไก (Electromechanical Plug Locking)
- ทำงานโดยไม่ต้องใช้ไฟหลัก เนื่องจากมีแบตเตอรี่ในตัวสำหรับเครื่องวัดอ้างอิง (MT3x0s2)
- ติดตั้งและใช้งานได้รวดเร็ว ด้วยการเชื่อมต่อถาวรระหว่างอุปกรณ์รุ่น s2 และชุดทดสอบ EMOBxxx
- รองรับหัวชาร์จ Connector Type 1 (USA)
- ระบบตรวจจับอุณหภูมิของขั้วกระแสสูง เพื่อป้องกันความร้อนเกินขณะใช้งาน
EMOB80 เป็นอุปกรณ์ทดสอบที่ช่วยให้การตรวจสอบสถานีชาร์จรถยนต์ไฟฟ้า AC มีความแม่นยำและปลอดภัย
รองรับการวัดแรงดันและกระแสไฟฟ้าสูงสุด 80A AC พร้อมระบบควบคุมอัจฉริยะและความสามารถในการตรวจสอบการทำงานของสถานีชาร์จแบบ
On-site Testing โดยตรง เหมาะสำหรับหน่วยงานที่ต้องการทดสอบและสอบเทียบสถานีชาร์จ EV ให้เป็นไปตามมาตรฐานสากล
ข้อดีของชุดทดสอบ ZERA EMOB
- ไม่มีอุปกรณ์สามารถตรวจสอบได้เทียบเท่า ในตลาดยุโรป (ข้อมูล ณ เดือนตุลาคม 2023)
- ความแม่นยำสูงClass ระดับ 0.1% ในการวัดกำลังไฟฟ้า
- ZERA เป็นผู้ผลิตรายแรกในยุโรป ที่นำเสนออุปกรณ์ทดสอบแบบผสมสำหรับสถานีชาร์จ ทั้ง AC และ DC
- อุปกรณ์มี คุณสมบัติด้านความปลอดภัยสูงสุด ตั้งแต่ระบบล็อกทางกลไปจนถึงการตรวจสอบกระแสสูง (High-current monitoring)
- การรวมกันระหว่าง ชุดทดสอบ (Test Case) และอุปกรณ์ทดสอบแบบ Stand-alone ทำให้สามารถปรับแต่งโซลูชันการทดสอบสำหรับ e-mobility ได้อย่างยืดหยุ่น
- ควบคุมชุดทดสอบอัตโนมัติผ่าน WiFi
- ระบบ แนะนำขั้นตอนการทดสอบแบบเป็นลำดับ (Guided Test Procedure) ผ่านแท็บเล็ต
- ทำงานได้โดยไม่ต้องใช้แหล่งจ่ายไฟหลัก เนื่องจากมีแบตเตอรี่ในตัว
- เครื่องวัดอ้างอิงที่เชื่อมต่อ มีความทนทานต่อสัญญาณรบกวนสูงถึง 150 kHz ซึ่งสำคัญอย่างยิ่งสำหรับพื้นที่ที่มีสถานีชาร์จหลายจุด
- รวมชุดทดสอบและอุปกรณ์ทดสอบในหน่วยเดียวกัน
การทำงานของอุปกรณ์

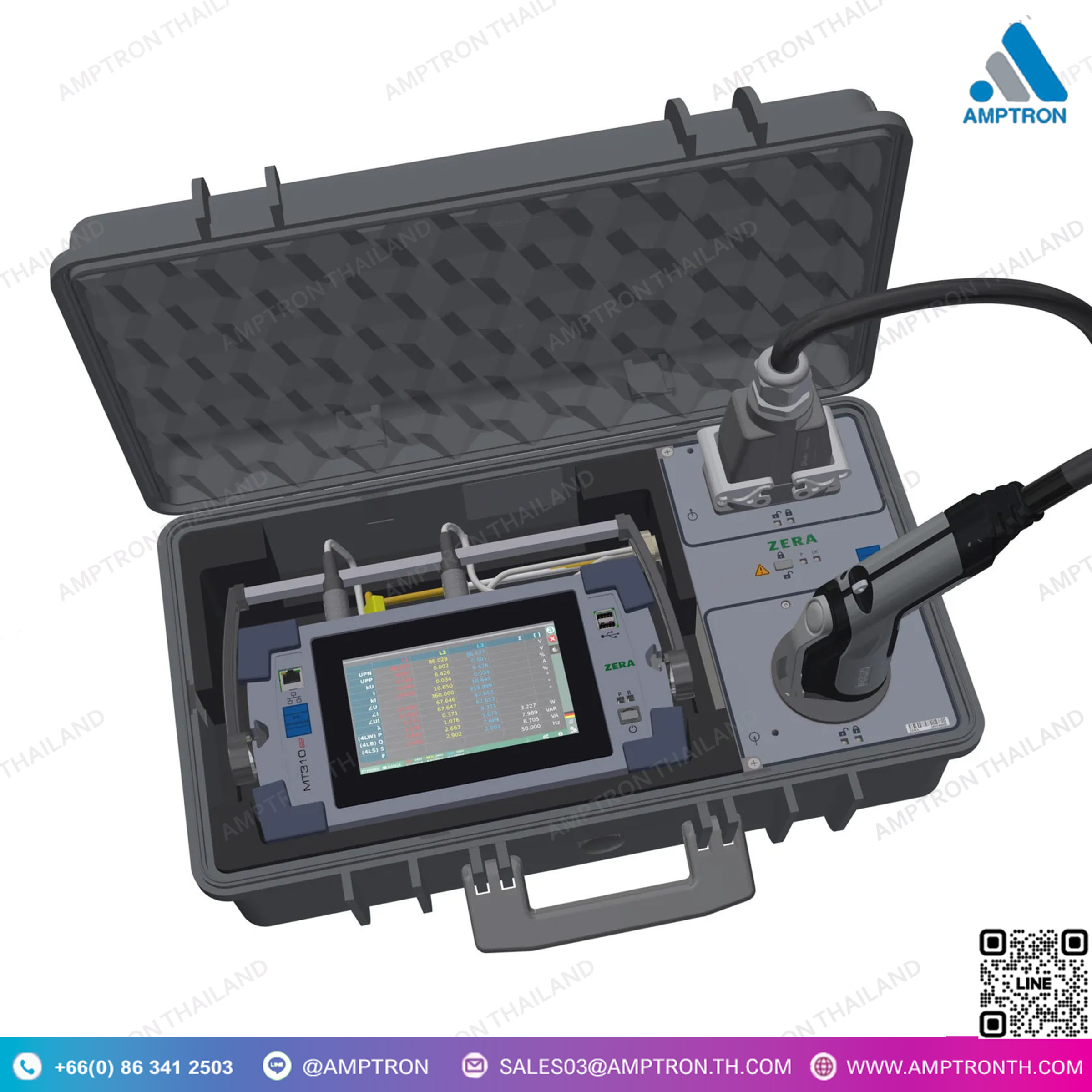

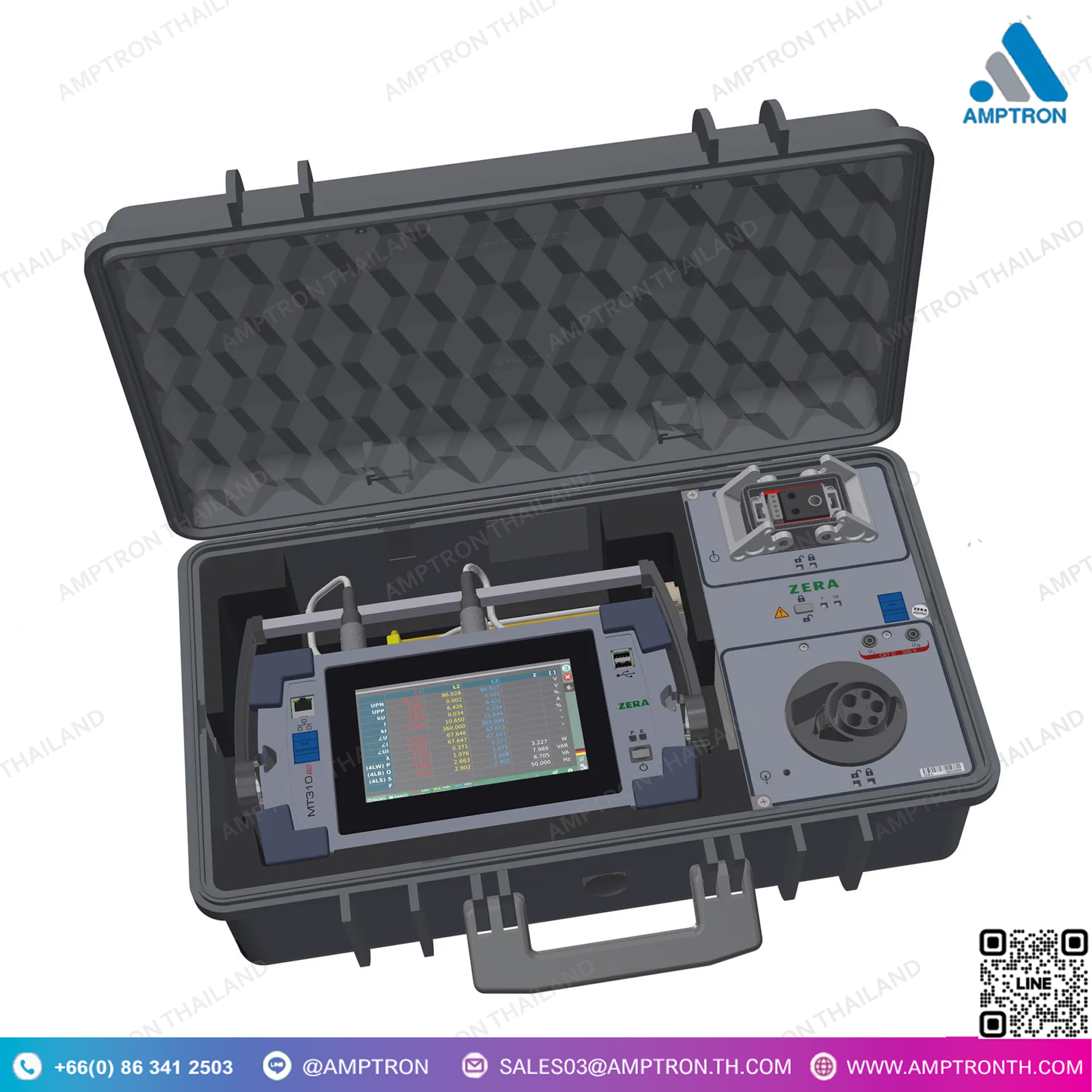

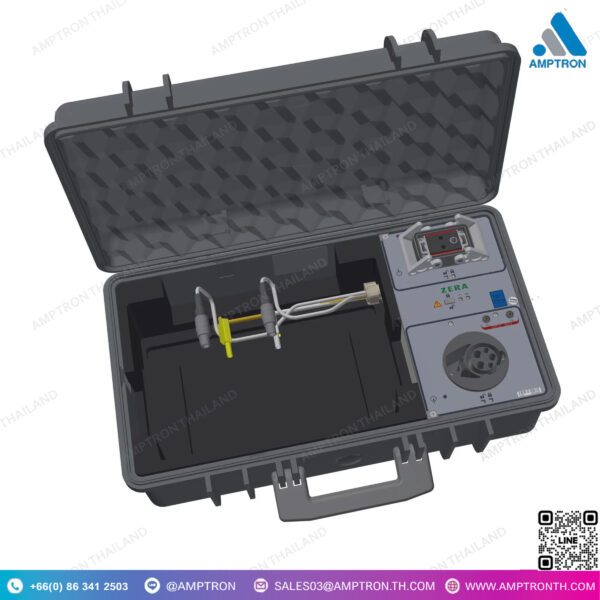

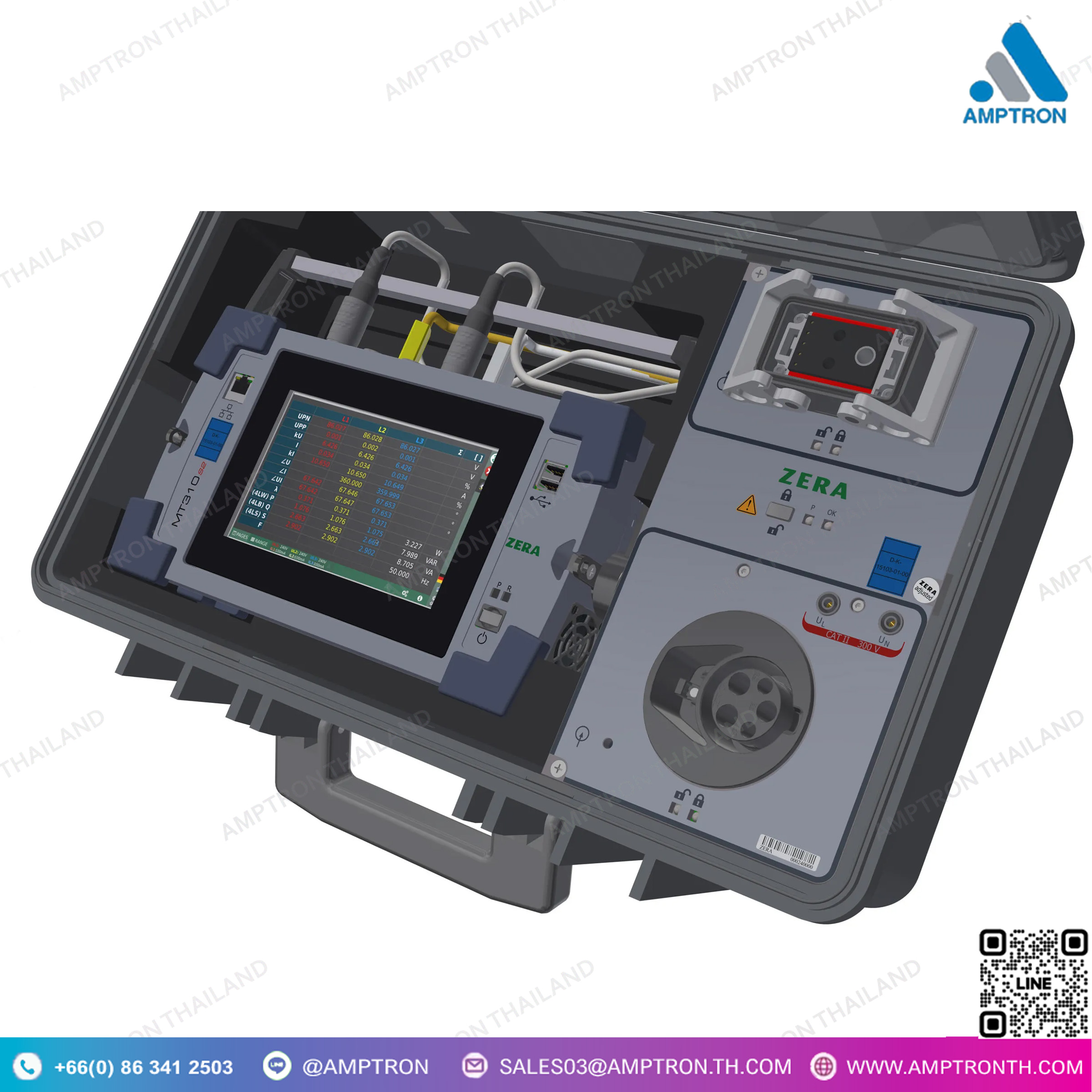

เครื่องวัดอ้างอิงแบบ Stand-alone จากซีรีส์ s2 (MT310s2 หรือ MT320s2) ทำหน้าที่เป็นอุปกรณ์ทดสอบ ซึ่งสามารถใช้งานได้ทั้งแบบ อิสระจากชุดทดสอบ EMOB หรือ ร่วมกับชุดทดสอบใดๆ ในซีรีส์ EMOB โดยชุดทดสอบจะเป็นตัวกลางระหว่าง สถานีชาร์จและเครื่องวัดอ้างอิง เพื่อให้มั่นใจว่าการทดสอบเป็นไปอย่างปลอดภัยและแม่นยำ
