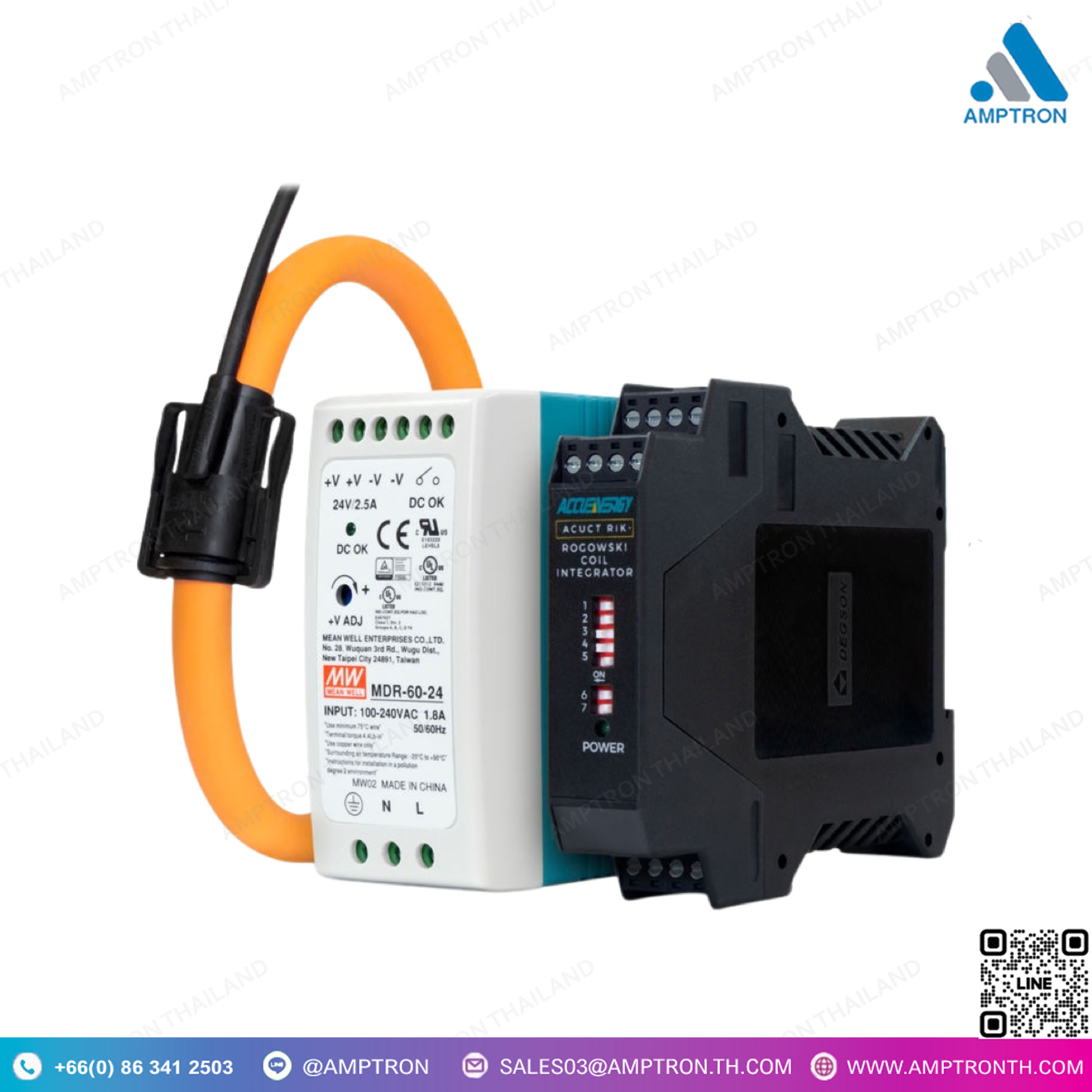

Current Series Transformer หม้อแปลงกระแสไฟฟ้า RIX V
Brand : ACCUENERGY
Catalog : Google Drive
Model : RIK V
• อัตราส่วน CT ที่กำหนดค่าได้ 7 : 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• หม้อแปลงไฟฟ้ากระแสสลับแบบเชือกจะยืดหยุ่นพอดีกับแผงไฟฟ้าที่แน่น
• เอาต์พุต 0-5Vdc หรือ 0-10Vdc เข้ากันได้กับอุปกรณ์ใดๆ ที่มีอินพุตหม้อแปลงกระแสระบุ V
• ระยะตรวจจับกระแส 2.5A ถึง 50,000A รองรับการใช้งานเกือบทั้งหมด
• อัตราส่วน CT สามารถกำหนดค่าได้อย่างอิสระสำหรับแต่ละช่องทาง
• รวมขดลวด Rogowski สามขดลวดสำหรับตัวเลือกอินทิเกรเตอร์สามช่อง
• รวมขดลวด Rogowski หนึ่งตัวสำหรับตัวเลือกอินทิเกรเตอร์ช่องเดียว
DESCRIPTION
• Available ineither a three-phase or single-phase kit & compatible with both 50/60Hz systems
• Seven field-configurable CT ratios: 500A, 1kA, 2.5kA, 5kA, 10kA, 25kA, 50kA
• The rope-style current transformer flexes to fit into tight electrical panels
• The 0-5Vdc or 0-10Vdc rated output is compatible with any device with a V nominal current transformer input
• 2.5A to 50,000A current sensing range accommodates nearly any application
• CT ratios can be configured independently for each channel

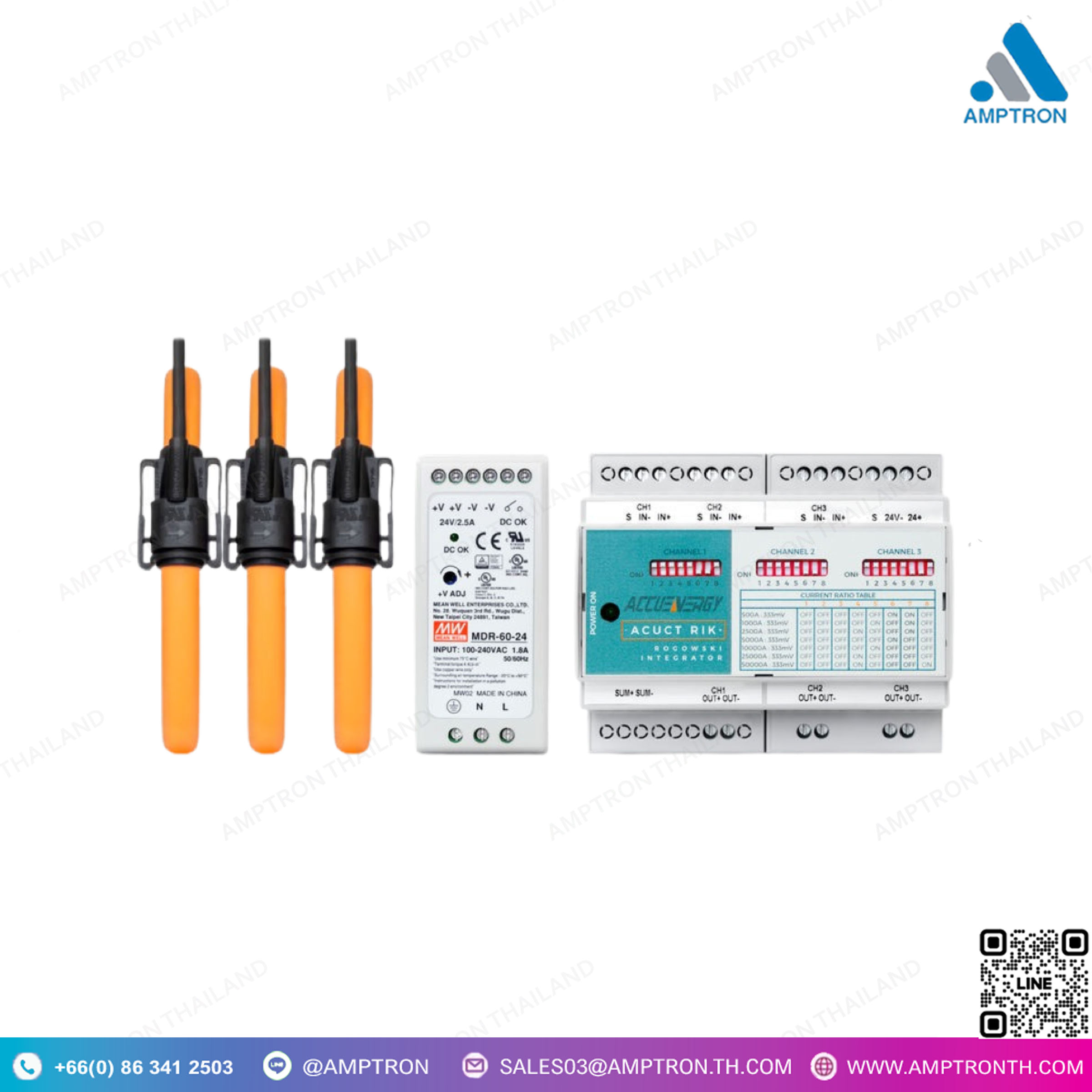

• Includes three Rogowski coils for three channel integrator option

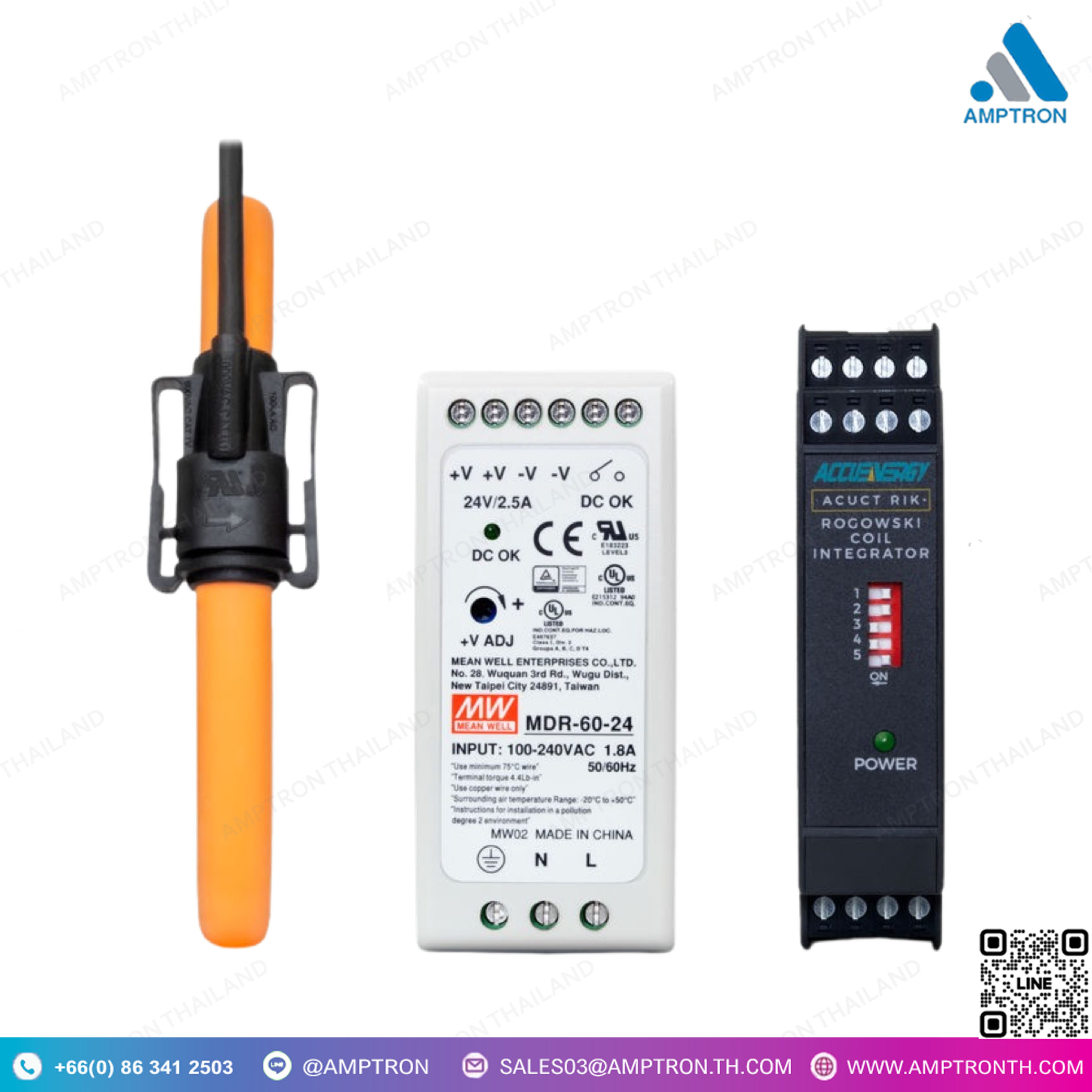

• Includes one Rogowski coils for single channel integrator option
Current Transformer คืออะไรใช้งานอย่างไร
Current Transformer (CT) หรือ หม้อแปลงกระแสไฟฟ้า เป็นอุปกรณ์ที่ใช้ในการแปลงค่ากระแสไฟฟ้าสูงในระบบไฟฟ้าหลักให้เป็นค่ากระแสที่ต่ำลง ซึ่งสามารถนำไปวัดหรือควบคุมได้อย่างปลอดภัยมากขึ้น CT ทำหน้าที่ลดกระแสลงเพื่อให้อุปกรณ์วัด เช่น แอมมิเตอร์ หรืออุปกรณ์ป้องกันสามารถใช้งานได้โดยไม่ต้องเชื่อมต่อกับกระแสไฟฟ้าสูงโดยตรง
หลักการทำงานของ Current Transformer: เมื่อมีกระแสไฟฟ้าไหลผ่าน ขดลวดปฐมภูมิ (Primary Winding) ของ CT ซึ่งเชื่อมต่อกับวงจรไฟฟ้าหลัก กระแสไฟฟ้าจะสร้างสนามแม่เหล็กที่ไปเหนี่ยวนำใน ขดลวดทุติยภูมิ (Secondary Winding) ซึ่งมีกระแสไฟฟ้าลดลงตามอัตราส่วนการแปลงที่กำหนดไว้ เช่น หาก CT มีอัตราส่วน 1000:5 นั่นหมายความว่า หากมีกระแส 1000 แอมป์ในขดลวดปฐมภูมิ กระแสในขดลวดทุติยภูมิจะถูกแปลงให้เหลือ 5 แอมป์
การใช้งานของ Current Transformer:
-
- การวัดกระแสไฟฟ้า: ใช้ในระบบที่มีกระแสสูง ซึ่งอุปกรณ์วัดทั่วไปไม่สามารถวัดได้โดยตรง CT จะแปลงกระแสให้ต่ำลงเพื่อให้อุปกรณ์สามารถวัดค่าได้
- การป้องกันระบบไฟฟ้า: ใช้ร่วมกับอุปกรณ์ป้องกัน เช่น รีเลย์ป้องกัน (Protection Relay) เพื่อป้องกันการเกิดกระแสเกิน หรือกระแสลัดวงจรในระบบ เมื่อกระแสไฟฟ้าสูงกว่าที่กำหนด รีเลย์จะสั่งตัดวงจร
- การตรวจสอบและบันทึก: ใช้ในการตรวจสอบปริมาณการใช้พลังงานไฟฟ้าหรือกระแสไฟฟ้าในระบบ เพื่อการจัดการและควบคุมการใช้พลังงาน
ข้อดีของ Current Transformer:
-
- สามารถวัดกระแสไฟฟ้าในระบบที่มีกระแสสูงได้อย่างปลอดภัย
- ช่วยลดความเสี่ยงในการวัดกระแสไฟฟ้าสูงโดยตรง
