ระบบสอบเทียบสถานีชาร์จ AC STATION EMOB32.
Brand : ZERA
Catalog : Google Drive
Model : EMOB200-00

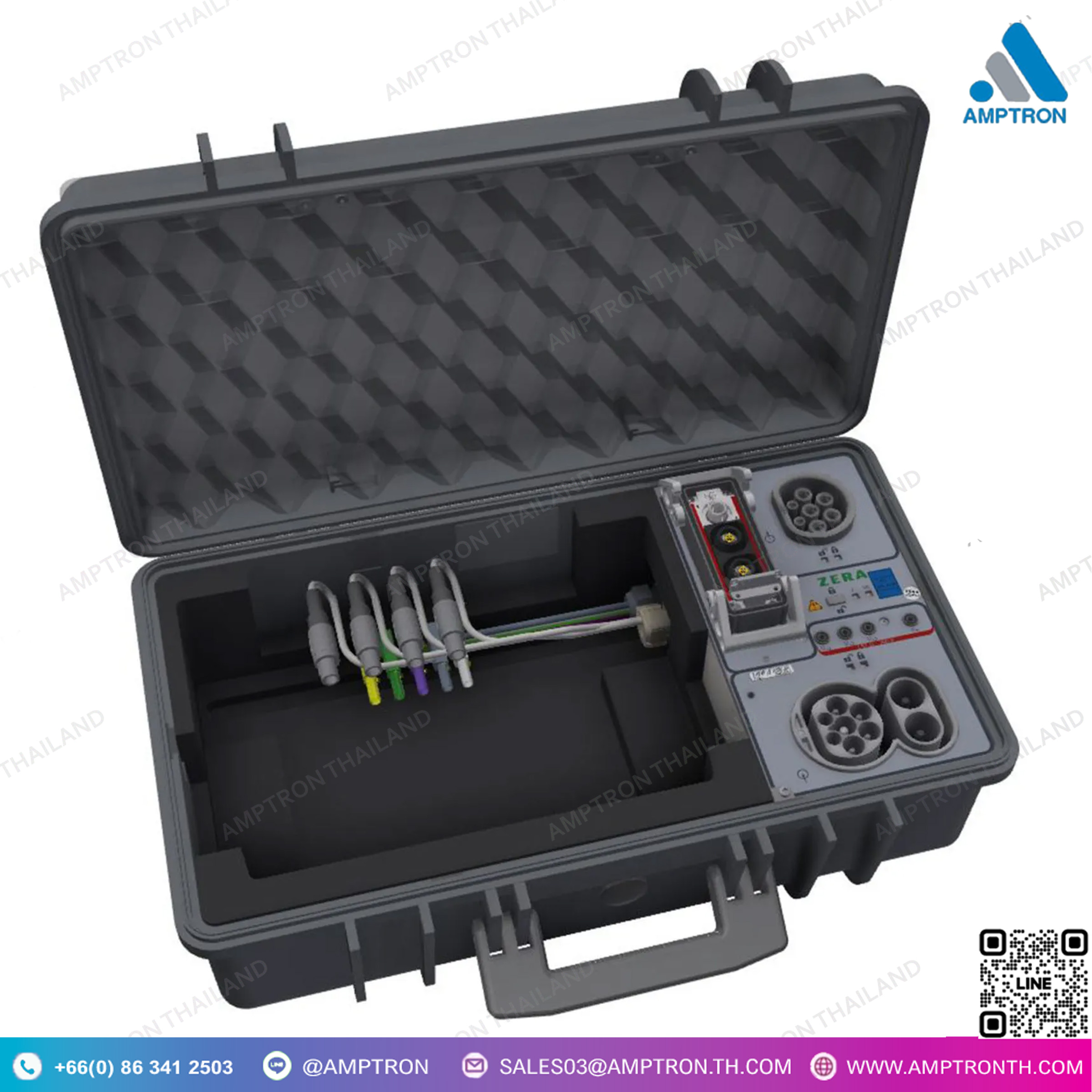

EMOB200-00 เป็นอุปกรณ์ทดสอบที่ออกแบบมาสำหรับการตรวจสอบและสอบเทียบสถานีชาร์จรถยนต์ไฟฟ้าประเภท AC (กระแสสลับ)
โดยรองรับการวัดกระแสสูงสุดถึง 200A AC และแรงดันไฟฟ้าสูงสุด 300V AC ช่วยให้สามารถประเมินประสิทธิภาพ
และความถูกต้องของการจ่ายพลังงานของสถานีชาร์จได้อย่างแม่นยำ
คุณสมบัติหลักของ EMOB200-00
✅ การวัดค่าไฟฟ้า:
-
- แรงดันไฟฟ้าสูงสุด: 300V AC
- กระแสไฟฟ้าสูงสุด: 200A AC
- ระดับความแม่นยำ: 0.1%
- รองรับ การวัดพลังงานระหว่างกระบวนการชาร์จ
✅ มาตรฐานความปลอดภัย:
-
- รองรับมาตรฐาน CAT II
- ระบบล็อกหัวชาร์จแบบกลไก (Electromechanical Plug Locking)
- ระบบตรวจสอบกระแสเกิน (Overcurrent Detection)
- ระบบตรวจจับอุณหภูมิของขั้วกระแสสูง (High-Current Contacts)
- ระบบตรวจสอบความปลอดภัยและการเชื่อมต่อสายไฟที่ถูกต้อง
✅ ความสามารถพิเศษ:
-
- รองรับการเชื่อมต่อโดยตรงกับสถานีชาร์จรถยนต์ไฟฟ้า (Direct Connection)
- ตรวจจับประเภทของสายชาร์จ (Charging Cable Detection)
- ควบคุมอุปกรณ์ทดสอบผ่าน WiFi
- ระบบแนะนำขั้นตอนการทดสอบอัตโนมัติผ่าน WinSAM และแท็บเล็ต
- ใช้งานได้โดย ไม่ต้องใช้ไฟหลัก เนื่องจากมีแบตเตอรี่ภายใน
- รองรับหัวชาร์จมาตรฐาน Type 2 (EU)
วิธีการทำงานของ EMOB200-00
-

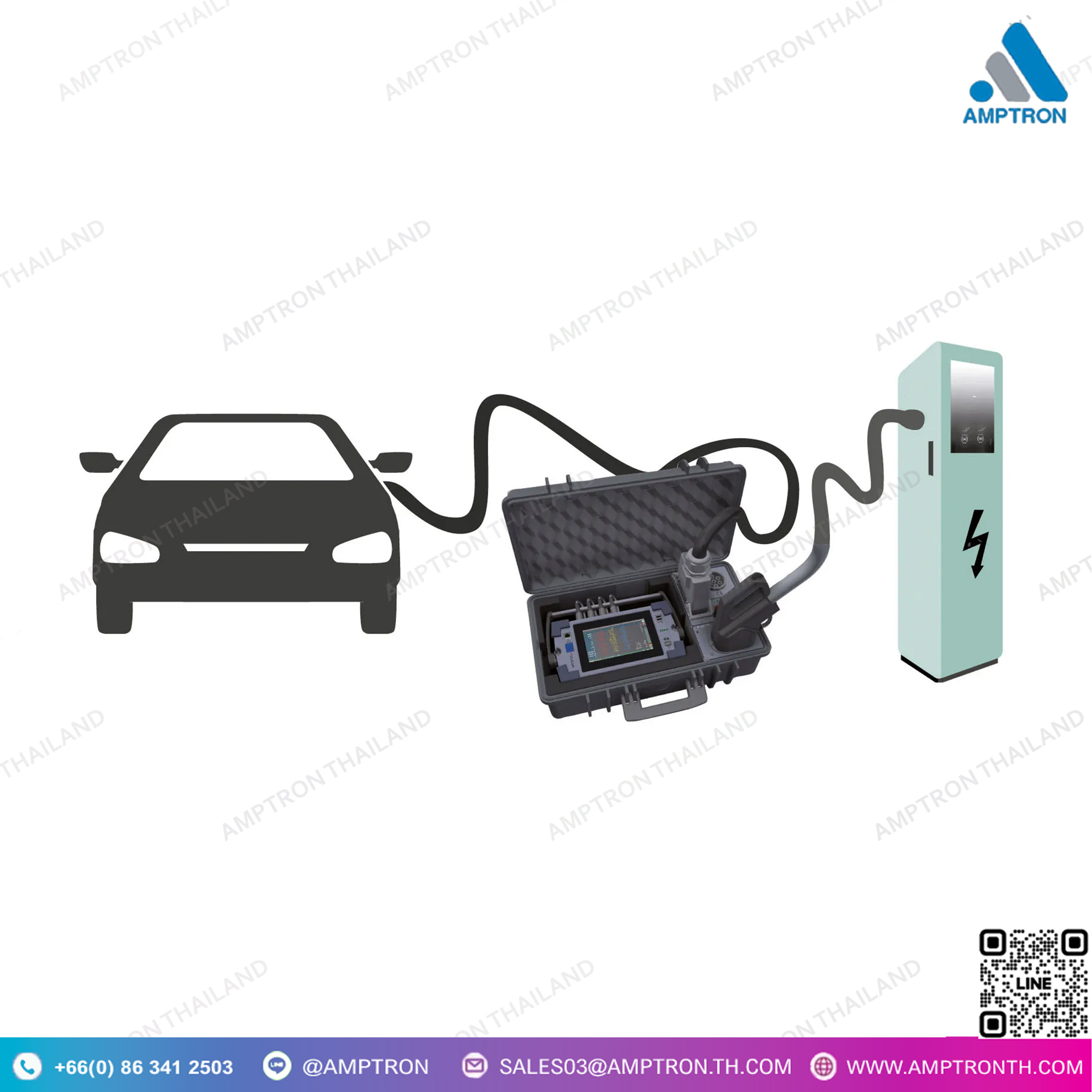

- เชื่อมต่ออุปกรณ์กับสถานีชาร์จ AC ผ่านหัวชาร์จ Type 2 (EU)
- เริ่มต้นการทดสอบ โดยระบบจะแนะนำขั้นตอนผ่านแท็บเล็ตหรือซอฟต์แวร์ WinSAM
- EMOB200-00 ทำการวัดแรงดัน, กระแส, และพลังงาน ที่จ่ายจากสถานีชาร์จ
- ตรวจสอบความถูกต้องของการเชื่อมต่อและความปลอดภัย รวมถึงการตรวจจับกระแสเกินและตรวจสอบอุณหภูมิของขั้วต่อ
- บันทึกผลการทดสอบ เพื่อนำไปใช้วิเคราะห์ประสิทธิภาพของสถานีชาร์จ
เฟสไฟฟ้า:
-
- รองรับทั้ง 1 เฟส และ 3 เฟส
ขอบเขตการวัด:
-
- แรงดันไฟฟ้าสูงสุด:
- 1000V DC
- 300V AC
- กระแสไฟฟ้าสูงสุด:
- 200A DC
- 32A AC
- ระดับความแม่นยำ: 0.1%
- แรงดันไฟฟ้าสูงสุด:
ฟังก์ชันหลัก:
-
- รองรับมาตรฐาน CAT II
- เชื่อมต่อโดยตรงกับสถานีชาร์จรถยนต์ไฟฟ้า
- วัดกระแสไฟฟ้าโดยตรงได้สูงสุด
- 200A DC
- 32A AC
- ตรวจวัดพลังงานที่ใช้ระหว่างกระบวนการชาร์จ
ขอบเขตการใช้งาน:
-
- การตรวจวัด ณ จุดติดตั้ง (On-site Measurement) ของสถานีชาร์จรถยนต์ไฟฟ้า โดยไม่ต้องเชื่อมต่อกับแหล่งจ่ายไฟหลัก
คุณสมบัติพิเศษ:
-
-
- ควบคุมชุดทดสอบอัตโนมัติผ่าน WiFi
- ตรวจสอบการเชื่อมต่อสายไฟให้ถูกต้อง
- ระบบตรวจจับสายชาร์จอัตโนมัติ
- การตรวจสอบความปลอดภัยของระบบ
- ระบบตรวจจับกระแสเกิน (Overcurrent Detection)
- สายชาร์จที่มีสายวัดเพิ่มเติมสำหรับการตรวจจับค่า (Sense Line)
- ควบคุมการทดสอบได้สะดวกผ่าน WinSAM และแท็บเล็ต
- ระบบล็อกหัวชาร์จแบบกลไก (Electromechanical Plug Locking)

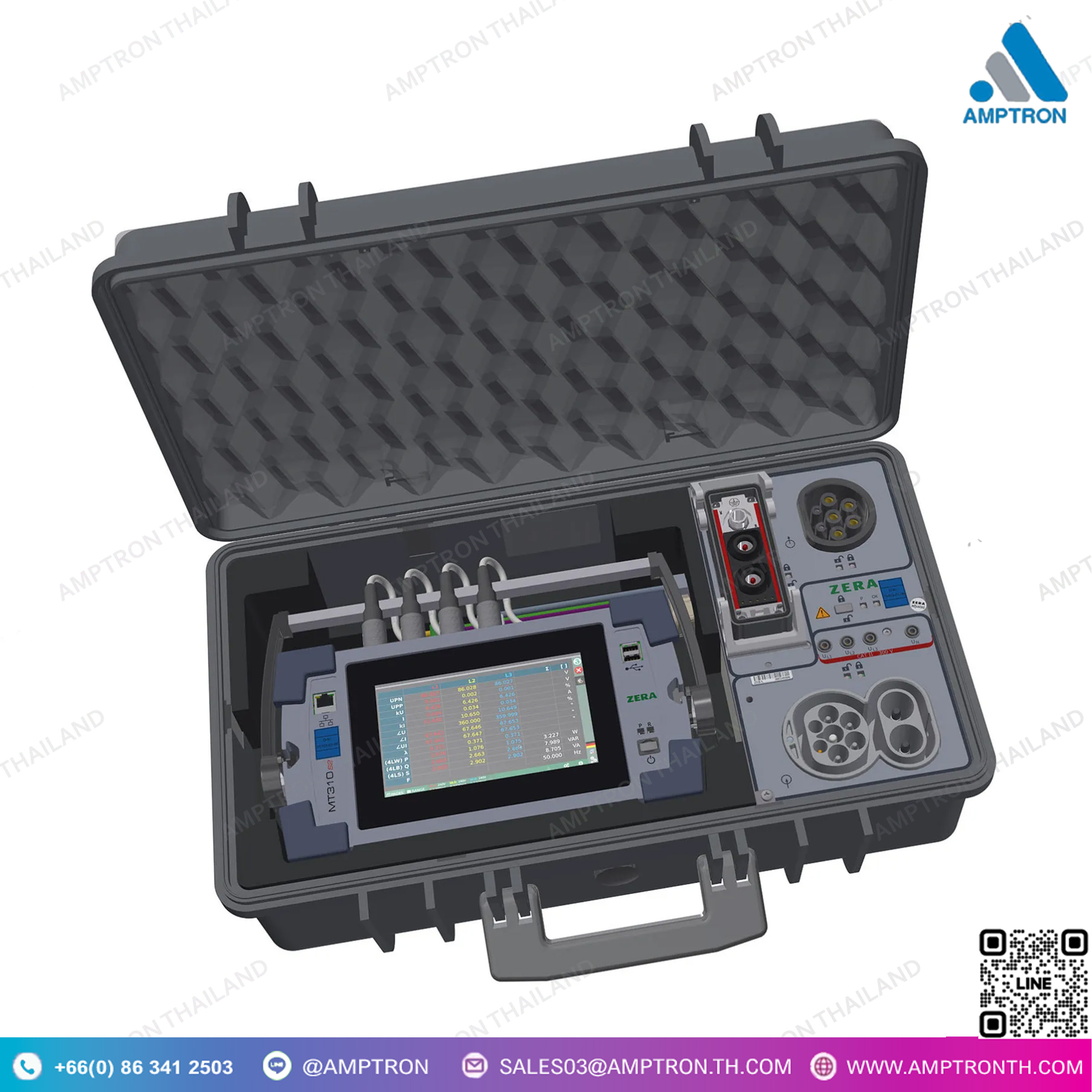

- ทำงานโดยไม่ต้องใช้ไฟหลัก เนื่องจากมีแบตเตอรี่ในตัวสำหรับเครื่องวัดอ้างอิง (MT3x0s2)
- ติดตั้งและใช้งานได้รวดเร็ว ด้วยการเชื่อมต่อถาวรระหว่างอุปกรณ์รุ่น s2 และชุดทดสอบ EMOBxxx
- รองรับหัวชาร์จ Connector Type 2 (EU)
- รองรับสถานีชาร์จแบบกระแสสูงและชาร์จเร็ว (High-Current / Quick Charging Stations)
- ระบบตรวจจับอุณหภูมิของขั้วกระแสสูง เพื่อป้องกันความร้อนเกินขณะใช้งาน
-
